Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO

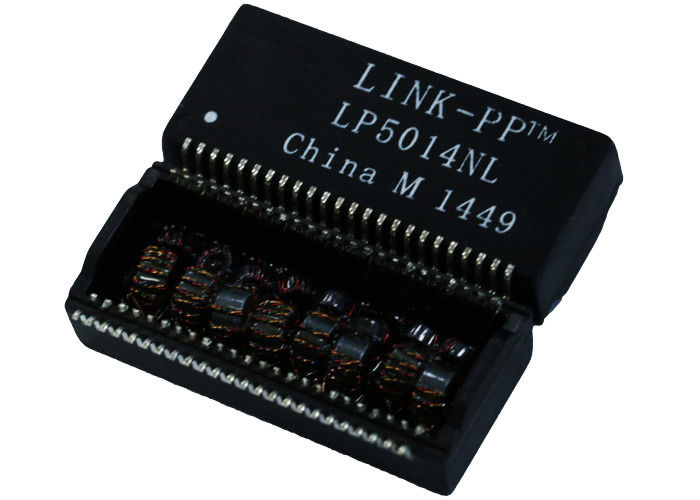

Nomor model: LP5014NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Item: |
LP5014NL |
Lintas PN: |
XF-LCZ3Y2ZA |
Pin No: |
48 Pins |
Seri: |
2 Ports GigE Transformer |
Penghentian gaya: |
SMD / SMT |
Tegangan Isolasi:: |
1500V |
Sampel: |
Tawaran Gratis |
Palang Bagian: |
XF-LCZ3Y2ZA = LP5014NL |
Item: |
LP5014NL |
Lintas PN: |
XF-LCZ3Y2ZA |
Pin No: |
48 Pins |
Seri: |
2 Ports GigE Transformer |
Penghentian gaya: |
SMD / SMT |
Tegangan Isolasi:: |
1500V |
Sampel: |
Tawaran Gratis |
Palang Bagian: |
XF-LCZ3Y2ZA = LP5014NL |
Spesifikasi Listrik @ 25 ° C
Induktansi .......................... 350 μH mnt.
dengan 8 mA DC bias @ 100 KHz, 0,2 V
Induktansi kebocoran .......... 0,50 µH maks.
@ 100 KHz, 0,2 V
Interwinding Capacitance ........ 25 pF typ.
@ 100 KHz, 0,2 V
Ketahanan DC .................... 0,90 Ω maks.
Rugi Penyisipan ..................... 0,3-100 MHz
-1,1 dB maks.
Return Loss (dB menit)
0,3-30 MHz ..................................... 18
40 MHz ......................................... 14.4
50 MHz .........................................- 13.1
60-80 MHz .................................. 12
Cross Talk (dB mnt.)
0,3-30 MHz ..................................... 35
60-100 MHz ....................................- 28
Penolakan Mode Umum (dB mnt.)
0,3-30 MHz .....................................- 40
60 MHz ............................................- 35
80-100 MHz ....................................- 30
Ternyata Rasio ............................ 1 CT: 1 ± 5%
Isolasi Hi-Pot .... 1500 VAC 1 mA 1 detik.
Suhu Operasional
.................................. -40 ° C hingga +85 ° C
Deskripsi Paket Mfr | ROHS COMPLIANT |
REACH Compliant | iya nih |
EU RoHS Compliant | iya nih |
Status | Aktif Lebih dari 20 Tahun |
Jenis Trafo | TRANSFORMATOR DATACOM |
Aplikasi | LAN; 10/100/1000 BASE-T; ETHERNET |
Tegangan Isolasi | 1500,0 V |
LINK-PP Cross | LP5014NL Series Equivalent Cross |
File Tersedia | Datasheet / PDF, 3D Step / IGS |
Seri Produsen | PT61020EL Cross Pin untuk Pin Analog |
Fitur Pemasangan | PERMUKAAN GUNUNG |
Jumlah Fungsi | 4 |
Suhu Operasi-Min | -40,0 Cel |
Suhu Operasi-Max | 85,0 Cel |
Metode kemasan | TAPE & REEL 350pcs / Reel |
Induktansi Primer | 350,0 µH |
Selesai Terminal | TIMAH |
Ternyata Rasio (Np: Ns) | 1CT: 1CT; 1CT: 1CT |
Fitur Tambahan | DIMENSI HIGHT TERMASUK TEMINAL JUGA |
