Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: PT61020L
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: Tape & Reel 400 PCS./Reel
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Penjaja: |

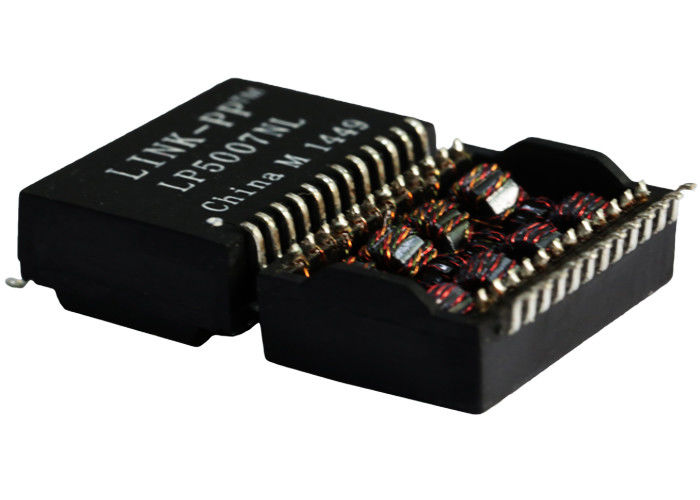

PT61020 / PT61020L |
Produsen: |
LP5007NL |
Pin No: |
24 PIN |
Seri: |
Transformator GigE Port Tunggal |
Gaya Terminasi: |
Paket pemasangan permukaan |
Tegangan isolasi:: |
1.5kV |
Sampel: |
Tawaran Gratis |
PoE: |
Dukungan |
Penjaja: |
PT61020 / PT61020L |
Produsen: |
LP5007NL |
Pin No: |
24 PIN |
Seri: |
Transformator GigE Port Tunggal |
Gaya Terminasi: |
Paket pemasangan permukaan |
Tegangan isolasi:: |
1.5kV |
Sampel: |
Tawaran Gratis |
PoE: |
Dukungan |
■ Sesuai dengan Standar Draf IEEE802.3ab untuk 1000 Base-T.
■ Paket pemasangan permukaan.
■ Dirancang untuk aplikasi Gigabit Ethernet 10/100/1000 Base-T Full Duplex Jarak Jauh.
■ Kemasan pemasangan permukaan profil rendah yang dirancang untuk pemrosesan reflow (puncak 245 °C).
■ Mendukung 4 pasang kabel UTP Kategori 5.
■ Berlaku untuk LAN (Jaringan Area Lokal) dan Ethernet
■ Sesuai dengan RoHS.
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian | PT61020L |
| Jenis Transformer | Modul Transformer LAN |
| Aplikasi | 10/100/1000BASE-T Ethernet |
| Jenis Pemasangan | Pemasangan Permukaan (SMD) |
| Suhu Pengoperasian | -40°C hingga +85°C |
| Pengemasan | Pita & Gulungan |
| Sesuai RoHS | Ya |
| Sesuai REACH | Ya |
| Finishing Terminal | Timah |
| Dukungan PoE | Hingga 640 mA untuk 1000BASE-T |
| Rasio Lilitan | 1CT : 1CT ±5% |
| Dimensi | Ukuran |
|---|---|
| Panjang | 17.62 mm |
| Lebar | 16.00 mm |
| Tinggi | 6.00 mm |
| Parameter | Spesifikasi |
|---|---|
| Induktansi | 350 µH min @ 100 kHz, 0.2 V, Bias DC 8 mA |
| Induktansi Kebocoran | 0.50 µH maks @ 100 kHz, 0.2 V |
| Kapasitansi Antar Lilitan | 25 pF tip @ 100 kHz, 0.2 V |
| Resistansi DC (DCR) | 0.90 Ω maks |
| Kehilangan Penyisipan | -1.1 dB maks (0.3–100 MHz) |
| Kehilangan Balik (dB min) | 0.3–30 MHz: -18 dB 40 MHz: -14.4 dB 50 MHz: -13.1 dB 60–80 MHz: -12 dB |
| Crosstalk (dB min) | 0.3–30 MHz: -35 dB 60–100 MHz: -28 dB |
| Penolakan Mode Umum (CMRR) | 0.3–30 MHz: -40 dB 60 MHz: -35 dB 80–100 MHz: -30 dB |
| Tegangan Isolasi Hi-Pot | 1500 VAC, 1 mA, 1 detik |
