Konektor multi-port dan single-port RJ45 A Technical Guide for Engineering Procurement

Pengantar

Untuk instalasi jaringan keandalan tinggi, switch, board embedded, router industri, pilihan antaraPelabuhan tunggaldanmulti-portKonektor RJ45secara langsung mempengaruhi kepadatan desain, kesederhanaan BOM, kinerja EMI, dan kemampuan PoE.dan daya tahan termal.

1. Konektor RJ45 Single-Port

Gunakan Integrasi Case & Design

Single-port (1×1) RJ45Modjacks/Magjacksaplikasi dengan port Ethernet terisolasi, misalnya, papan pengembangan, gateway, dan perangkat single-channel.Rating 5G10GBase-T.

Fitur Umum:

• Desain 8P8C, tab-up/down, THT atau SMT
• Perisai opsional, indikator aktivitas LED, Auto-MDIX
• Rentang operasi industri sampai + 85 °C atau lebih tinggi
• Isolasi yang kuat, sinyal yang handal melalui magnetik tertanam

Aku tidak tahu.

2. Multi-Port RJ45 Konektor

Konfigurasi Pelabuhan & Densitas

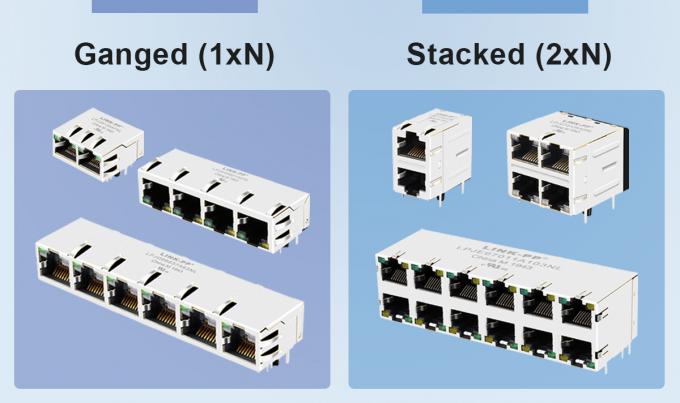

Array multi-port LINK-PP ̇ termasuk baris tunggal (1 × 2,1 x 3,1×4, 1×6, 1×8) dan pilihan dual-row (2×1, 2×2, 2×4, 2×6, 2×8) yang ditumpuk.

Panduan Desain & Spesifikasi Umum

Menurut panduan desain LINK-PP:

• Mendukung kecepatan hingga 10GBase-T dan HDBase-T
• Pilihan PoE yang tersedia: non-PoE, PoE, PoE+, PoE++, 2 pasang atau 4 pasang
• Jenis pemasangan: lubang tembus, SMT, pin-in-paste, press-fit
• Perisai dan LED opsional sesuai kebutuhan desain
• Tingkat suhu operasi: 0 °C/+70 °C, −40 °C/+85 °C, −55 °C/+105 °C

3Tabel Perbandingan: Single-Port vs Multi-Port

4Pertimbangan Desain & Pengadaan

• Dukungan Kecepatan: Pilih berdasarkan kelas Ethernet yang diperlukan (misalnya,10Base-T, 100Base-TX, 1000Base-T, 2.5GBase-T, 5GBase-T, 10GBase-T).
• Persyaratan PoE: DukunganNon-PoE, PoE, PoE+, PoE++, 2pr PoE, 4pr PoEmemenuhi standar IEEE 802.3af/at.
• Spesifikasi Termal & Lingkungan: Untuk papan industri, pilih bagian dengan suhu -40 °C atau lebih rendah.
• Manajemen EMI: Modul yang terlindung dianjurkan ketika menggunakan tautan kecepatan tinggi atau di lingkungan yang bising.
• Gaya dan Tata Letak:THT vs SMTvs THR, tab-down/up, gaya kunci, tiang penahan papan, dioptimalkan untuk aliran perakitan PCB dan stabilitas mekanis.
• Kepatuhan dan Keandalan: Semua konektor RJ45 mendukung sertifikasi RoHS, UL, ISO untuk penyebaran yang dapat dipercaya.

Kesimpulan

Untukpemimpin proyek dan insinyur pengadaanperencanaan integrasi jaringan chip-to-board:

1. Penggunaankonektor RJ45 port tunggalketika pelabuhan individu, tata letak yang fleksibel, dan toleransi termal yang tinggi adalah prioritas.
2. Pilihmodul RJ45 multi-portUntuk desain dengan kepadatan tinggi dan pemasangan yang efisien, terutama pada switch, router, atau sistem tertanam multi-port.
3. Evaluasi kecepatan, dukungan PoE, perisai, konfigurasi LED, jejak papan, dan peringkat lingkungan saat memilih komponen.
4. Portofolio produk LINK-PP sangat cocok untuk aplikasi kelas profesional dengan lembar data yang diverifikasi dan sertifikasi kepatuhan.

Jika Anda membutuhkan perbandingan model yang disesuaikan atau rekomendasi pemilihan bagian yang dioptimalkan BOM, kami akan dengan senang hatimembantu lebih lanjut.
