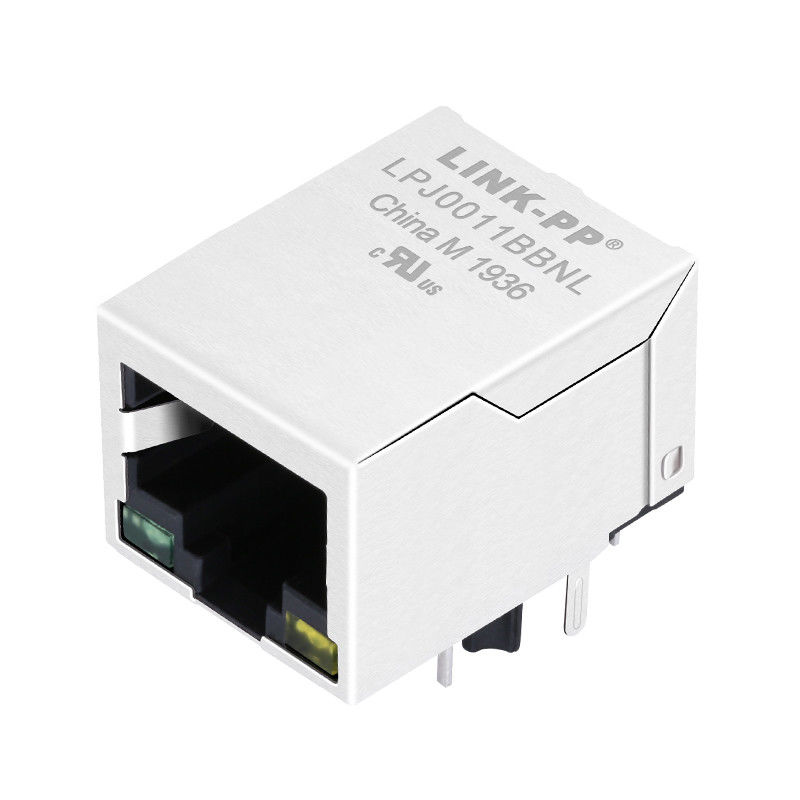

Terintegrasi 10/100 Base T Ethernet Lan RJ 45 Konektor JKM-0009NL LPJ0011BBNL

JKM-0009NL LPJ0011BBNL Single Port RJ45 Modular Jack dengan 10/100 Base-T Integrated Magnetics

Fitur UtamaLPJ0011BBNLRJ45 Jack:

• 1X1 Tab-Down RJ45 LPJ0011ABNL 10/100Mbps Ethernet Cepat

• Transformer RJ45 8P8C Pin Integrated Magnetics Connector

• Cross Equivalent JKM-0009NL Pin to Pin Ganti Biaya Efektif

• Dirancang untuk aplikasi industri, Memenuhi spesifikasi IEEE802.3

• 350μH minimal OCL dengan arus bias DC 8mA

• Suhu berkisar dari 0°C sampai 70°C

Spesifikasi RJ45 Through Hole Connector:

Lembar data konektor LPJ0011BBNL RJ45:

LPJ0011BBNL.pdf

Spesifikasi bahan dari 10/100base T RJ45 Magnetics:

Bahan Perisai: Kuningan

Perisai Finish: 20-40m inci Nikel lebih dari 10-20m inci Kuningan
Bahan kontak: Phosphor Bronze
Contact Plating Area: Nikel underplating dan emas selektif plating 15 μ inci
Kontak Solder Area: Tin mat finish
Bahan rumah: termoplastik
Spesifikasi rumah: UL 94 V-0
Rating MSL: 1

JKM-0009NL Pulse Jack Rj45 Peringkat pengujian:

1. Kekuatan Pergaulan(MAX): 5 lbs / 2,268 kg.
2. Unmatching Force(MAX): 5lbs / 2,268kg.
3. Daya tahan: 750 Penambahan
4. Sambungkan ke Jack Retention(MIN): 20lbs / 9.075kg.

Catatan aplikasi:

1Jika memungkinkan, rute konektor / modul diskrit pin tanah untuk sasis / analog tanah.
2Menggunakan BST (resistor 75Ω dan tutup tegangan tinggi ke tanah sasis)
untuk mengakhiri CT sisi kabel disarankan untuk kinerja EMI terbaik (termasuk dalam sebagian besar solusi konektor).
3. Jaga jejak sinyal dari PHY ke konektor / modul diskrit sesingkat mungkin. Jika jejak melebihi 3-4 inci, perhatikan dengan seksama ketidakseimbangan impedansi jalur.
4Ikuti catatan aplikasi PHY produsen untuk tata letak lebih lanjut.
