Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: LPJG16314A4NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.05-$1.28
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 4200K-PCS / Bulan
Aplikasi: |
PCB |
Jenis: |
RJ45 Digunakan di PCB |
Jenis kelamin: |
Perempuan |
Hi-Pot: |
1500VDC |
Fase: |
Single |
Struktur koil: |
toroidal |
Aplikasi: |
PCB |
Jenis: |
RJ45 Digunakan di PCB |
Jenis kelamin: |
Perempuan |
Hi-Pot: |
1500VDC |
Fase: |
Single |
Struktur koil: |
toroidal |
|
|

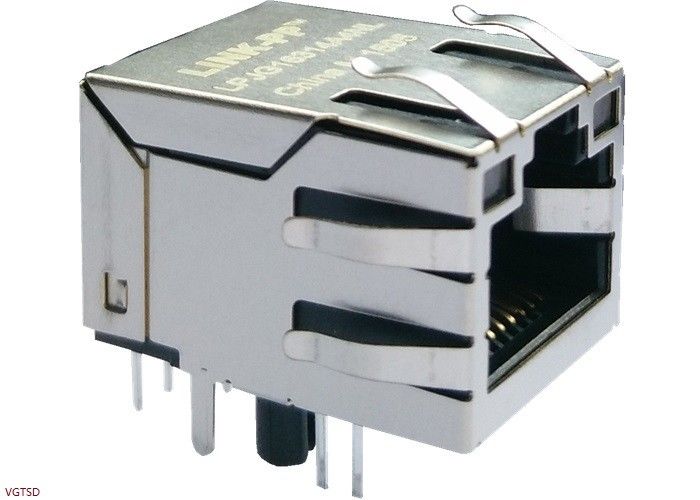

1) 100/1000 Base-T LPJG16314A4NL Single Port RJ45 Connector dengan Magnetik Terintegrasi |
|
2) Tipe pemasangan THT |
|
|
3) 350uH Min OCL @100KHz,0.1Vrms,8mADC BIAS |
|
|
4) Memenuhi spesifikasi IEEE 802.3 |
|
|
5) Kisaran suhu operasi 0°C ~ 70°C |
|
|
6) Impedansi: 100 ohm |
|
|
Aplikasi |
× Modem DSL |
|
PC tertanam |
|
|
Aplikasi LAN |
|
|
Hub, Router, Switch |
|
|
AVR, DVR |
|
|
Karakteristik Listrik |
|
|
Terlindung |
Ya. |
|
Fitur Penghentian |
|
|
Jari EMI |
Dengan |
|
Metode Penghentian |
Solder |
|
Fitur Tubuh |
|
|
LED |
Dengan |
|
Orientasi Kunci |
Tape UP |
|
Panjang Ekor PCB |
3.5±0,5mm |
|
Ketinggian di atas papan |
Opsional |
|
Fitur Kontak |
|
|
Diisi sebelumnya |
Ya. |
|
Jenis Penghentian Kontak |
Melalui Lubang |
|
Standar Industri |
|
|
Proses Solder Bebas Timah |
Solder gelombang yang mampu sampai 260°C |
|
Kepatuhan RoHS |
RoHS-compliant |
|
Kondisi Penggunaan |
|
|
Berlaku untuk |
Papan sirkuit cetak |
|
Kondisi Lingkungan |
Kantor / Ruang |
|
Suhu operasi ((° c) |
0°C ~ 70°C |
|
Fitur Lainnya |
|
|
Indikator Status |
LED |
|
Warna LED kiri |
Hijau dan Kuning |
|
Warna LED kanan |
Hijau dan Kuning |
|
Jumlah Timah Tunggal |
8 |
|
Lembar data |
1Impedansi: 100 ohm
2. OCL: 350uH Min @ 100KHz,0.1Vrms,8mADC BIAS
3. Rasio berputar: 1:1
4. Kerugian Insertion: 0.5-100MHz: -1.1dB Max
5. Kembali Loss (dB Min):
0.5-40MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6. Crosstalk (dB Min):
0.5-40MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7Rasio Penolakan Mode Umum: 0.5-100MHz: -30dB Min
8Tegangan isolasi: 1500Vrms Min
1. Dirancang untuk mendukung aplikasi, seperti SOHO ((ADSLmodem), LAN-on-Motherboard ((LOM), hub dan Switch.
2Memenuhi spesifikasi IEEE 802.3
3Bahan konektor:
Rumah: PBT termoplastik + 30%G.F UL94V-0
Kontak: Fosfor Perunggu C5210R-EH Ketebalan = 0,35mm
Pin: Kuningan C2680R-H Ketebalan = 0,35mm f
Perisai: SUS 201-1/2H Ketebalan = 0,2mm
Contact Plating: Emas 6 micro-inci min. di daerah kontak.
4. Suhu ujung solder gelombang: 255°C Max,5 detik Max.
