RJ-45 ethernet jack
, modular Jack rj45

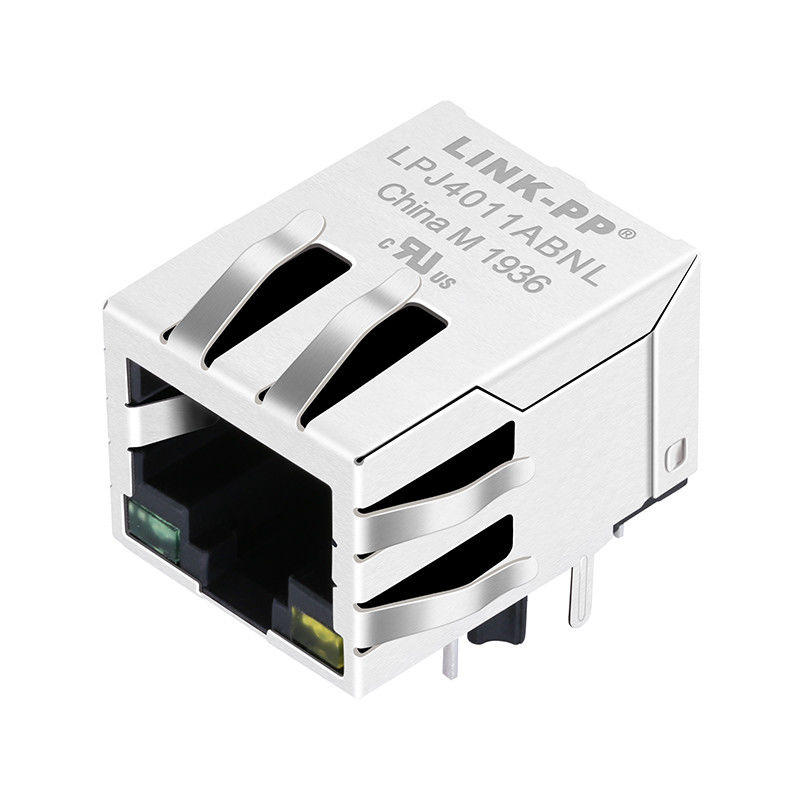

99751813-01 RJ45 Modular Jack, LPJ4011ABNL 10 / 100Base Magnetics
99751813-01 RJ45 Modular Jack, LPJ4011ABNL 10 / 100Base Magnetics
- 10/100 Base-T LINK-PPLPJ4011ABNL
- 1X1 Tab-Bawah
- Melalui lubangSoket modular RJ45
- Panjang 21,3 mm RJ45 Magjack99751813-01
1 x 1 Port RJ45 Modular Jack, 100Base RJ 45 Modular Connector
Deskripsi:
Port 1X1 RJ45 Magjack dengan / tanpa led, memenuhi IEEE 802.3u
1. Fitur Jenis Produk:
1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan)
2. Lampiran Mekanis:
1) Konfigurasi Jack = 1 x 1
3. Karakteristik Listrik:
1) Terlindung = Ya
4. Fitur Terkait Penghentian:
1) Jari EMI - Bawah = Tanpa
2) Metode Penghentian = Solder
5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) Jari EMI -Top dan Sisi = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB
6. Fitur Terkait Kontak:
1) Preloaded = Ya
2) Jenis Pemutusan Kontak = Melalui Lubang / Pemasangan Permukaan
7. Fitur Terkait Perumahan:
1) Gaya Konektor = Jack
8. Standar Industri:
1) Kepatuhan RoHS / ELV = Sesuai RoHS, Sesuai ELV
2) Proses Solder Bebas Timbal = Solder gelombang mampu mencapai 240 ° C,
Solder gelombang mampu hingga 260 ° C, Solder gelombang mampu hingga 265 ° C
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS
9. Penandaan Identifikasi:
1) Warna LED Kiri (Posisi # 1) = Hijau - resistor 250 ohm
2) Warna LED Kanan (Posisi # 2) = Hijau - resistor 250 ohm
10. Ketentuan Penggunaan:
1) Berlaku Untuk = Papan Sirkuit Cetak
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasional (° C) = 0 - 70 / -40 - +85
Aplikasi:
Digunakan untuk peralatan jaringan dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL
