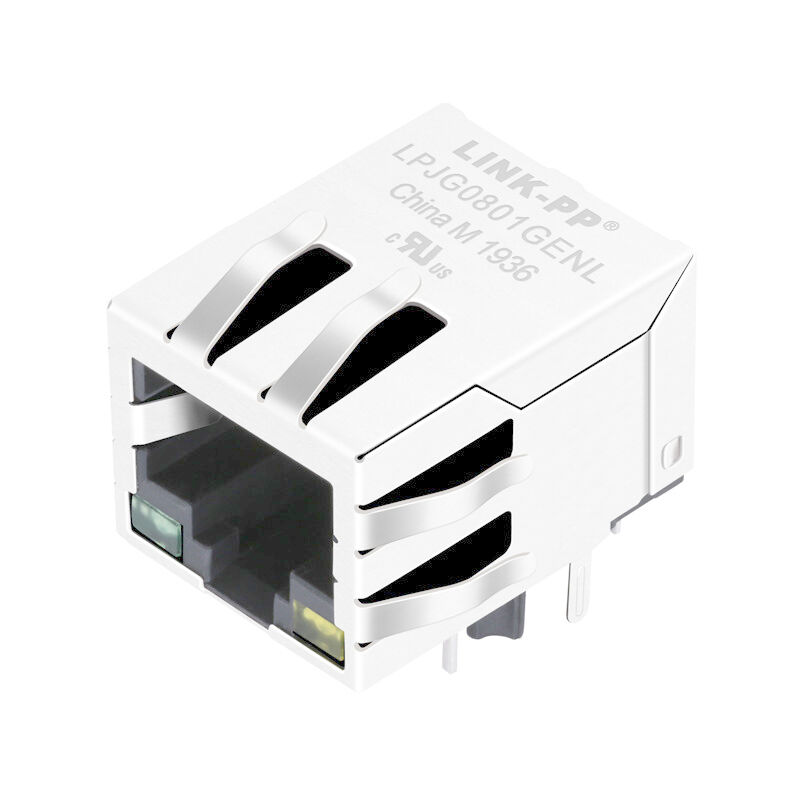

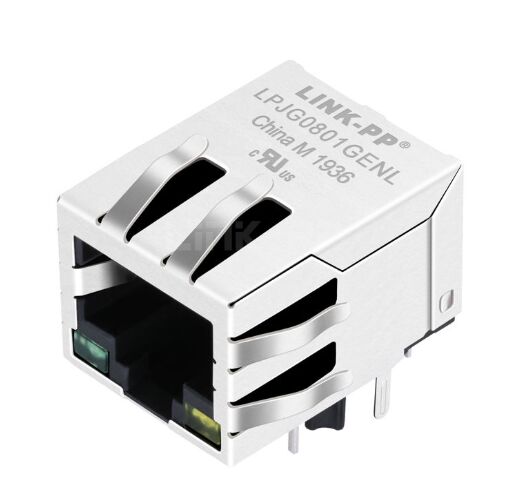

48F-01GYD2NL 1000BASE-T RJ45 Magnetic Jack Single Port Through Hole

48F-01GYD2NL adalah port tunggal 1000BASE-T RJ45 MagJack dengan magnetik terintegrasi, paket melalui-lubang, kepatuhan RoHS, dan 6u?? plating emas untuk konektivitas Ethernet yang andal.

48F-01GYD2NL 1000BASE-T RJ45 MagJack Gambaran umum

Peraturan48F-01GYD2NL RJ45 1000BASE-T MagJackadalahkonektor Ethernet modular port tunggal dengan magnetik terintegrasidirancang untuk kinerja jaringan Gigabit yang stabil.melalui lubang RJ45 jackdibangun untuk aplikasi LAN yang menuntut di mana integritas sinyal, kinerja EMI, dan daya tahan jangka panjang.

DenganKepatuhan RoHS,6u ̊ plating emas, dan kuatDesain pemasangan lubang tembus, yang48F-01GYD2NLsangat cocok untuk peralatan jaringan yang membutuhkanKonektivitas Ethernet 1000BASE-Tdalam format yang kompak dan ramah produksi.

Mengapa memilih 48F-01GYD2NL RJ45 MagJack?

Peraturan48F-01GYD2NL 1000 BASE-T RJ45 MagJackmenggabungkan jack modular dan fungsi trafo magnetik menjadi satu komponen terintegrasi. yang membantu menyederhanakan desain PCB, mengurangi ruang papan, dan meningkatkan efisiensi perakitan.

Keuntungan utama meliputi:

• Magnetik terintegrasi untuk1000BASE-T Ethernet
• Pelabuhan tunggal RJ45desain untuk tata letak kompak
• Paket melalui lubanguntuk pemasangan PCB yang aman
• Versi RoHSuntuk desain yang sesuai dengan lingkungan
• 6u ̊ plating emasuntuk meningkatkan keandalan kontak
• Dukungan LED untuk indikasi link/aktivitas
• Dirancang untuk operasi stabil di lingkungan industri dan jaringan

48F-01GYD2NL RJ45 Dengan magnetik Spesifikasi

Spesifikasi Teknis

Spesifikasi Listrik pada 25°C

Dirancang untuk transmisi Gigabit Ethernet yang andal,48F-01GYD2NL konektor RJ45 dengan magnetmemberikan kinerja listrik yang kuat di rentang frekuensi yang diperlukan.

1- Mengubah rasio:1CT:1CT (±5%)

2Induktansi:Minimal 350 μH pada 100 kHz, 0,1 V, 8 mA

3. Kerugian Penempatan:-1,2 dB maksimal (0,3 ∼100 MHz)

4Kembali Kerugian:

• -16 dB min (1 ‰ 30 MHz)
• -13,5 dB min (40 MHz)
• - 11,5 dB menit (50 MHz)
• -10 dB menit (60~80 MHz)

5- Percakapan silang:

• -40 dB menit (30 MHz)
• -36 dB menit (60 MHz)
• -30 dB min (100 MHz)

6. Penolakan Mode Umum:

• -35 dB menit (30 MHz)
• -32 dB menit (60 MHz)
• -30 dB min (100 MHz)

7. Hi-Pot / Isolasi Tegangan:1500 Vrms / 0,5 mA / 60 detik atau 1650 Vrms / 0,5 mA / 2 detik

Data sheet 48F-01GYD2NL

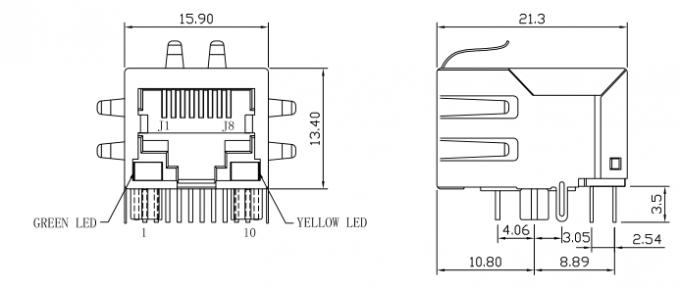

48F-01GYD2NL RJ45 Data Sheet - Mekanikal

48F-01GYD2NL Lembar Data Konektor RJ45 - Skema

48F-01GYD2NL Bahan dan Konstruksi Rincian

Peraturan48F-01GYD2NL MagJackDibangun dengan bahan tahan lama untuk mendukung umur panjang dan kinerja listrik yang konsisten.

Bahan Utama

• Bahan rumah:Nylon 66, UL94V-0, hitam
• Masukkan bahan:Fosfor perunggu C5210 EH, ketebalan 0,35 mm
• Masukkan Base:PBT GF, UL94V-0
• Bahan papan:PBT GF, UL94V-0
• Bahan kontak:Fosfor perunggu C5210 EH, ketebalan 0,35 mm
• Perisai logam:Tembaga C2680 dengan plating nikel

Pemasangan

• Nikel
• 100% timah
• Plating emas tersedia dari3 sampai 50, dengan6u ditentukan untuk versi ini

Tata letak LED dan Pin

Ini.satu port RJ45 MagJacktermasuk dukungan LED untuk indikasi status jaringan.LED kiridanLED kananposisi, membuatnya cocok untuk desain yang membutuhkan tautan visual yang jelas / umpan balik aktivitas.

Skema juga menunjukkan koneksi trafo terintegrasi dan grounding perisai, mendukung implementasi PCB praktis untuk antarmuka Gigabit Ethernet.

Rekomendasi Wave Solder Profile

Untuk pemasangan, kondisi pengelasan gelombang yang direkomendasikan adalah:

• Suhu puncak (TP):250 ± 10°C
• Waktu suhu puncak:Maksimal 5 detik

Kondisi ini membantu mendukung kinerja pengelasan yang dapat diandalkan selama produksi.

FAQ Tentang 48F-01GYD2NL Melalui Lubang RJ45 MagJack

Jika Anda mencariMagJack 1000BASE-T RJ45 yang dapat diandalkan, yang48F-01GYD2NLmenawarkan kombinasi kuat dari magnetik terintegrasi, stabilitas lubang, kepatuhan RoHS, dan pelapis kontak yang tahan lama.Ini adalah pilihan praktis untuk desain Gigabit Ethernet yang membutuhkan kinerja sinyal yang andal, indikator LED yang jelas, dan umur layanan yang panjang.

1Apa itu 48F-01GYD2NL?

Peraturan48F-01GYD2NLadalahsatu port RJ45 MagJackdengan magnetik terintegrasi untuk1000BASE-T Ethernetaplikasi.

2Apakah 48F-01GYD2NL cocok untuk Gigabit Ethernet?

Ya, itu dirancang untuk1000BASE-Tkinerja, membuatnya cocok untuk desain Gigabit Ethernet.

3Apakah konektor RJ45 ini mendukung LED?

Ya. gambar mekanik menunjukkanLED kiri dan kanandukungan untuk indikasi status jaringan.

4Apakah 48F-01GYD2NL RoHS sesuai?

Ya. Versi ini ditentukan sebagaiVersi RoHS.

5. Apa jenis pemasangan?

Peraturan48F-01GYD2NL MagJackmenggunakanlubang tembuspaket untuk pemasangan PCB yang aman.
