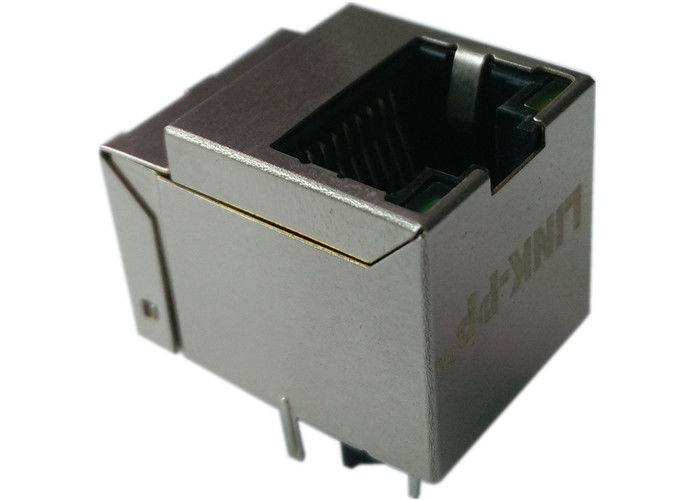

7499010122 10/100 Base-T Vertikal WE-RJ45 2250V DC Hipot AutoMDIX

Temukan Konektor RJ45 Vertikal 7499010122 dengan transformator LAN terintegrasi untuk aplikasi 10/100 Base-T.dan kinerja listrik yang handal.

Fitur Utama Konektor RJ45 Vertikal 7499010122

• TerintegrasiTransformer LANuntuk aplikasi 10/100 Base-T
• Vertikalpemasangan melalui lubang untuk desain PCB hemat ruang
• Konfigurasi 1x1, 8P8C tata letak kontak
• Terlindungdesain untuk perlindungan kebisingan yang lebih baik
• Auto MDIX mampuuntuk konektivitas Ethernet yang fleksibel
• DukunganIEEE 802.3uaplikasi 10/100Base-TX yang sesuai
• Kategori kinerja kategori 5
• File UL: E472316
• Rumah termoplastik UL 94V-0untuk perlindungan tahan api
• Nikel 50μ" di atas perisai paduan tembagauntuk daya tahan yang ditingkatkan
• Plating emas 30 μ"pada area kontak untuk kinerja kontak yang andal

Spesifikasi Teknisdari 7499010122 Vertical WE RJ45

1Spesifikasi Umum

2. Spesifikasi Mekanis & Material

4Kondisi Lingkungan dan Operasi

5. Spesifikasi LED

Lembar data 7499010122 Jack RJ45 vertikal

7499010122 Lembar data - Dimensi

7499010122 Lembar data - Spesifikasi pemotongan.

7499010122 Lembar data - Skema

Kinerja Listrik dari 7499010122 Jack RJ45 vertikal

Konektor RJ45 Vertikal 7499010122 dirancang untuk kinerja listrik yang stabil dalam sirkuit 10/100 Base-T.

1Induktansi:350 μH menit.

2- Mengubah rasio:11:1 (Tx) / 1:1 (Rx), ±2%

3. Kerugian Penempatan:-1,0 dB maksimal pada 1 ‰ 65 MHz

4Kembali Kerugian:

-18 dB min. pada 1 ̊30 MHz

-16 dB min. pada 30-45 MHz

-14 dB min. pada 45-60 MHz

-12 dB min. pada 60~80 MHz

5. Penolakan Mode Umum:-35 dB min. pada 1 ‰ 100 MHz

6- Percakapan silang:-35 dB min. pada 1 ‰ 100 MHz

Konektor RJ45 vertikal untuk desain Ethernet yang andal

Jika proyek Anda membutuhkanKonektor vertikal RJ45 dengan magnetik terintegrasi, 7499010122 memberikan solusi yang dapat diandalkan untuk10/100Base-TXDesain.Struktur vertikal lubang tembus,Konstruksi berlapis, danKinerja kategori 5membuat ini menjadi pilihan praktis bagi produsen yang membutuhkan konektivitas yang stabil dan integrasi PCB yang efisien.

Nomor bagian7499010122sangat relevan bagi insinyur, tim pengadaan, dan pembeli yang mencarikonektor RJ45 terintegrasi vertikalyang mendukung aplikasi Ethernet dengan kinerja yang konsisten dan konstruksi material yang disetujui.

FAQ Sekitar 7499010122

Peraturan7499010122 Konektor RJ45 vertikaladalah solusi Ethernet yang kompak, terlindung, terintegrasi yang dibangun untuk10/100 Base-Taplikasi.Dukungan MDIX otomatis, kepatuhan IEEE 802.3u, pemasangan lubang vertikal dan karakteristik listrik yang andal, ini adalah pilihan cerdas untuk perangkat keras jaringan yang membutuhkan antarmuka RJ45 yang tahan lama dan efisien.

1Untuk apa konektor RJ45 vertikal 7499010122 digunakan?

7499010122 digunakan dalam10/100 Aplikasi Ethernet Base-Tdi manakonektor RJ45 terintegrasi dengan trafodiperlukan untuk desain jaringan tingkat dewan.

2Apakah konektor 7499010122 dilindungi?

Ya. 7499010122 adalahkonektor RJ45 terlindung, yang membantu meningkatkan perlindungan terhadap gangguan elektromagnetik.

3Apakah 7499010122 mendukung Auto MDIX?

Konektor ini adalahAuto MDIX mampu, membuatnya cocok untuk konektivitas Ethernet fleksibel dalam sistem yang kompatibel.

4Jenis pemasangan apa yang digunakan?

Ini menggunakanmelalui lubang, gaya pemasangan vertikaldengan solder terminasi.

5Apakah 7499010122 cocok untuk aplikasi kategori 5?

Ya. itu ditentukan sebagaiKategori kinerja kategori 5konektor.
