Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: ISO9001,SGS,UL,CE,REACH,RoHS
Nomor model: J0C-0003NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 720pcs
Harga: $0.85
Kemasan rincian: 120pcs / reel, 6Reel = 35 * 35 * 35cm = 9KGS (720pcs) / Karton
Waktu pengiriman: 3-5 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3000000/bulan
Spesifikasi: |
J0C-0003NL |
Bagian No: |
LPJ19113DNL |
Seri: |
Konektor RJ45 dengan Magnet Terintegrasi |
Ethernet: |
10/100BASE-TX |
Pemasangan: |
Surface Mount (SMT) |
Tegangan isolasi: |
1500Vrms |
Turn Rasio: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |
Spesifikasi: |
J0C-0003NL |
Bagian No: |
LPJ19113DNL |
Seri: |
Konektor RJ45 dengan Magnet Terintegrasi |
Ethernet: |
10/100BASE-TX |
Pemasangan: |
Surface Mount (SMT) |
Tegangan isolasi: |
1500Vrms |
Turn Rasio: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |

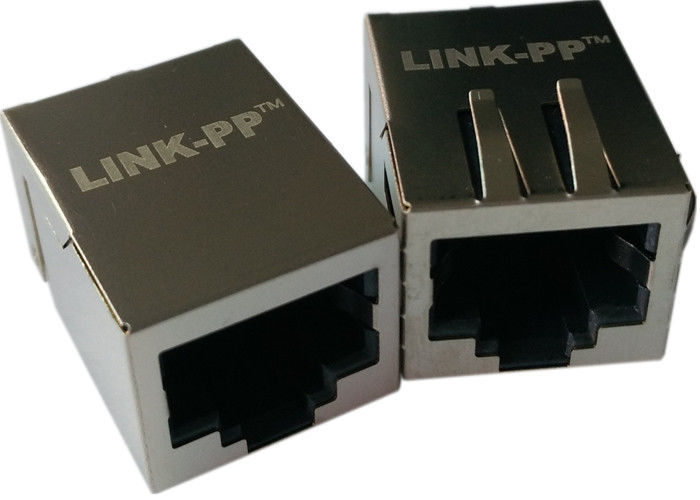

J0C-0003NL adalah konektor RJ45 port tunggal dengan magnetik terintegrasi (MagJack) yang dirancang untuk aplikasi Ethernet 10/100Base-TX.
Ini termasuk dalam seri PulseJack J0C dan mengintegrasikan transformator isolasi Ethernet dan penyaringan mode umum di dalam rumah konektor, menyederhanakan desain PCB dan meningkatkan kinerja EMI.
Perangkat ini menggunakan jejak pemasangan permukaan (SMT) dan struktur profil rendah, membuatnya cocok untuk perangkat jaringan ringkas seperti router, set-top box, dan pengontrol industri.
| Parameter | Spesifikasi |
|---|---|
| Rasio Putaran | 1CT:1 (TX), 1CT:1 (RX) |
| Orientasi Konektor | Tab Atas |
| Indikator LED | Hijau / Kuning |
| Jari EMI | Ya |
| Sirkuit BST | Tidak |
| Frekuensi | Kerugian Penyisipan (Maks) |
|---|---|
| 1 – 65 MHz | -1,0 dB |
| Frekuensi | Kerugian Pengembalian (Min) |
|---|---|
| 1 – 10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60 – 80 MHz | -12 dB |
| Frekuensi | Crosstalk (Min) |
|---|---|
| 1 – 10 MHz | -40 dB |
| 30 – 60 MHz | -35 dB |
| 60 – 100 MHz | -30 dB |
| Frekuensi | CMR (Min) |
|---|---|
| 1 – 50 MHz | -30 dB |
| 50 – 130 MHz | -20 dB |
| Parameter | Spesifikasi |
|---|---|
| Tegangan Isolasi Hi-Pot | 1500 Vrms @ 60 Hz |
| Parameter | Spesifikasi |
|---|---|
| Jenis Konektor | RJ45 dengan Magnetik Terintegrasi |
| Konfigurasi Port | 1 × 1 |
| Jumlah Kontak | 8P8C |
| Jenis Pemasangan | Pemasangan Permukaan (SMT) |
| Orientasi | Sudut Kanan (90°) |
| Perisai | Berpelindung |
| Bahan Rumah | Termoplastik Suhu Tinggi |
| Bahan Kontak | Perunggu Fosfor |
| Pelapisan Kontak | Emas di atas Nikel |
| Tinggi di atas PCB | ~13,6 mm |
J0C-0003NL digunakan dalam antarmuka Ethernet 10/100Base-TX di mana konektor RJ45 ringkas dengan magnetik terintegrasi diperlukan.
Aplikasi umum termasuk router, switch, dan perangkat jaringan tertanam.
Ya.
Konektor mengintegrasikan transformator isolasi LAN dan penyaringan mode umum, yang menghilangkan kebutuhan akan magnetik eksternal.
Konektor mendukung jaringan Ethernet 10 Mbps dan 100 Mbps (10/100Base-TX).
Perangkat ini dirancang untuk perakitan PCB pemasangan permukaan (SMT), membuatnya cocok untuk manufaktur otomatis.
Dibandingkan dengan solusi transformator + RJ45 terpisah, konektor MagJack terintegrasi seperti J0C-0003NL menawarkan beberapa keuntungan:
Transformator Ethernet terintegrasi di dalam rumah konektor, mengurangi kebutuhan area papan.
Desainer dapat langsung menghubungkan PHY Ethernet ke antarmuka MagJack tanpa perutean transformator yang kompleks.
Penyaringan mode umum terintegrasi meningkatkan penekanan interferensi elektromagnetik.
Lebih sedikit komponen eksternal mengurangi kompleksitas manufaktur dan biaya perakitan.
konektor MagJack terintegrasi J0C-0003NL menyediakan solusi yang ringkas dan andal untuk antarmuka Ethernet 10/100Base-TX.
Dengan magnetik bawaan, kinerja EMI yang kuat, dan konektivitas RJ45 standar, ini menyederhanakan desain perangkat keras Ethernet sambil mempertahankan kepatuhan dengan standar jaringan IEEE.
Ini menjadikannya pilihan yang sangat baik untuk sistem jaringan tertanam, router, switch, dan peralatan Ethernet industri.
