Konektor RJ45 SMT LPJ19911ADNL dengan Magnetik 10/100BASE-T

LPJ19911ADNL SMT RJ45 dengan magnetik 10/100BASE-T terintegrasi, jari pegas EMI, pilihan LED, kompatibel dengan reflow, -40 ̊ + 85 °C. Lembar data & referensi silang.

LPJ19911ADNL SMT Magjack Fitur Utama

PeraturanLPJ19911ADNLadalah low-profile, single-port SMT RJ45 konektor dengan built-in 10/100BASE-T magnetik dan indikator LED.1CT) memenuhi persyaratan isolasi dan kopling Fast Ethernet yang khas, sementara tab EMI spring finger shield menyediakan pilihan grounding chassis untuk mengurangi emisi radiasi.Konektor yang dioptimalkan untuk SMT aliran kembali perakitan dengan rekomendasi IR aliran kembali profil dan dinilai untuk operasi dari-40 °C sampai +85 °C, membuatnya cocok untuk aplikasi industri, telekomunikasi dan jaringan tertanam di mana kinerja termal yang kuat dan produksi otomatis diperlukan.

• Magnetik terintegrasiuntuk desain PCB yang disederhanakan dan BOM yang dikurangi (1CT:1CT turn ratio).
• SMT / reflow kompatibel- dirancang untuk jalur perakitan permukaan modern.
• 10/100BASE-Tdata rate; ideal untuk aplikasi Fast Ethernet.
• EMI jari / tab perisai pegasdanOpsi LEDuntuk kontrol EMI dan indikasi link/aktivitas.
• Suhu operasi luas:-40 °C sampai +85 °Cuntuk penerapan industri.
• Cakupan kompak (L × W × H depan/belakang):21.60 ±0,5 mm × 15,6 mm × 11,35 mm (depan) / 8,9 mm (belakang).
• Non-PoE(tidak ada PoE pada varian ini) ️ berguna untuk desain yang sensitif terhadap biaya atau daya terbatas.
• Referensi silang yang kompatibel: Würth 7498011122AR / 7498011122.

Spesifikasi Teknis ¢ Konektor LPJ19911ADNL SMT RJ45

1. Umum / Spesifikasi Mekanis

2Dimensi Mekanis

3. Spesifikasi Magnetik / Listrik (@ 25 °C)

*Nilai kerugian pengembalian tergantung pada frekuensi; silakan lihat lembar data resmi untuk tabel kerugian pengembalian lengkap.

4. Profil Soldering Reflow IR (SMT)

6Referensi silang / Bagian yang Kompatibel

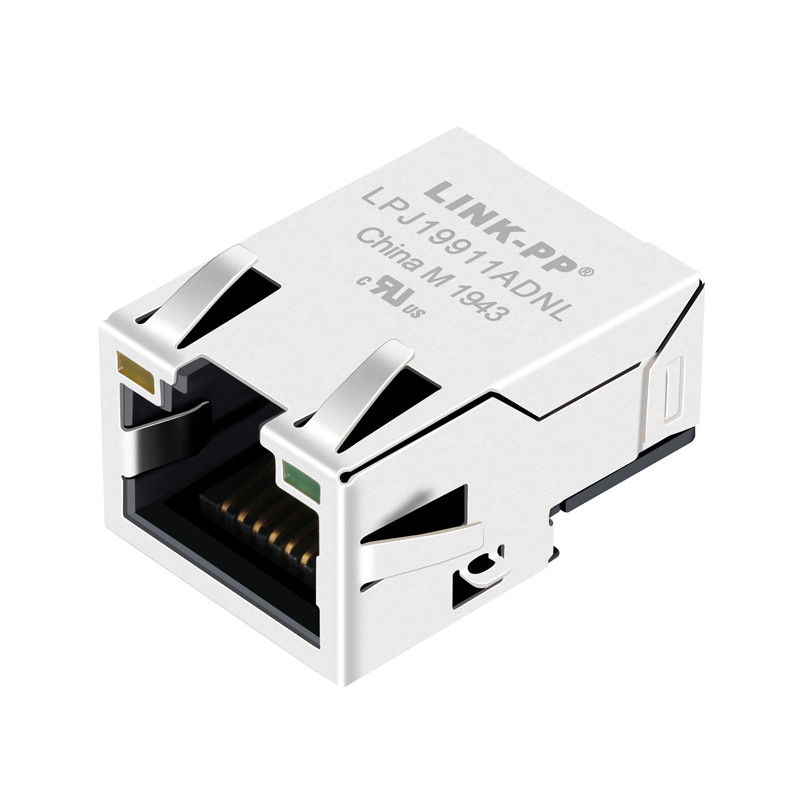

Gambar konektor LPJ19911ADNL RJ45

LPJ19911ADNL Gambar Mekanis

LPJ19911ADNL Gambar skematik

LPJ19911ADNL Rekomendasi Tata letak PCB

FAQ Tentang LPJ19911ADNL 10/100BASE-TSMT RJ45

LPJ19911ADNL adalah konektor SMT RJ45 port tunggal dengan magnetik 10/100BASE-T terintegrasi, status LED, jari-jari pegas EMI (tab perisai), dan jejak SMT yang kompatibel dengan aliran balik.Dirancang untuk antarmuka LAN hemat ruang pada konsumen, PCB industri dan tertanam, bagian ini dirancang untuk integritas sinyal yang dapat diandalkan, operasi suhu luas (-40 °C sampai +85 °C) dan perakitan SMT otomatis.

T: Kecepatan data apa yang didukung konektor ini?

A: 10/100BASE-T (Fast Ethernet).

T: Apakah bagian ini kompatibel reflow?

A: Ya ‡ dirancang untuk perakitan aliran balik SMT. Ikuti profil aliran balik IR yang disediakan dan validasikan dengan pengumpul Anda.

T: Dalam kisaran suhu berapa bisa beroperasi?

A:-40 °C sampai +85 °C(menurut spesifikasi yang diberikan).

T: Apakah ada gambar mekanik dan jejak yang tersedia?

A: Ya termasuk tautan ke lembar data/pdf resmi pada halaman produk dan berikan file CAD STEP/2D yang dapat diunduh jika tersedia.
