Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: ISO9001,SGS,UL,CE,REACH163
Nomor model: J3006G21DNL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 200 PC
Harga: dapat dinegosiasikan
Kemasan rincian: 50 pcs / nampan, 24tray / karton / 32 * 30 * 31, 9 KG / 1200pcs / karton
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3000000/bulan
Nomor Bagian: |
J3006G21DNL |
Dibuat di Tiongkok: |
LPJ3094ABNL |
Aplikasi: |
10/100 Base-TX, Automdix |
Tipe Pemasangan: |
Pemasangan Permukaan |
Konfigurasi Port: |
1 × 1 |
Hipot: |
1500V |
Nomor Bagian: |
J3006G21DNL |
Dibuat di Tiongkok: |
LPJ3094ABNL |
Aplikasi: |
10/100 Base-TX, Automdix |
Tipe Pemasangan: |
Pemasangan Permukaan |
Konfigurasi Port: |
1 × 1 |
Hipot: |
1500V |

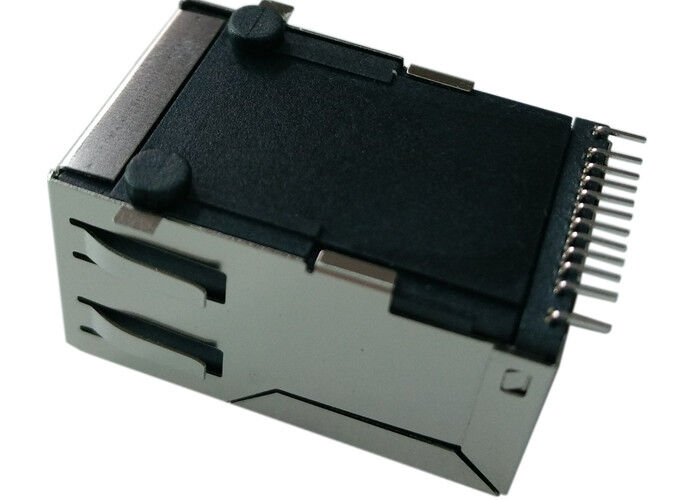

J3006G21DNL PulseJack RJ45 MagJack 1x1 Surface Mount konektor dengan magnetik terintegrasi, LED hijau / kuning, dukungan Auto-MDIX,Perisai EMI dan isolasi 1500Vrms untuk aplikasi Ethernet 10/100Base-TX.
PeraturanKonektor J3006G21DNL PulseJack RJ45adalah1 × 1 magnetik terintegrasi RJ45 (MagJack)dirancang untuk10/100Aplikasi jaringan Ethernet Base-TX.
Ini.konektor permukaan-mount (SMT) RJ45mengintegrasikanMagnetik LAN, pelindung EMI, dan LED gandake dalam paket yang kompak, memungkinkan konektivitas Ethernet yang andal sambil mengurangi ruang PCB dan kompleksitas perakitan.
PeraturanJ3006G21DNLdukunganFungsi Auto-MDIX, sesuai denganStandar Ethernet IEEE 802.3, dan menyediakanIsolasi 1500Vrms, memastikan integritas sinyal yang kuat dan penekanan EMI yang sangat baik dalam peralatan jaringan seperti router, switch, dan sistem Ethernet tertanam.
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian | J3006G21DNL |
| Jenis konektor | RJ45 MagJack |
| Konfigurasi Pelabuhan | 1 × 1 |
| Kecepatan Ethernet | 10/100Base-TX |
| Tipe pemasangan | Perangkat permukaan (SMT) |
| Orientasi | Sudut kanan (90°) |
| Arahan Tab | Di atas. |
| LED | Hijau / Kuning |
| Perisai | Dilindungi dengan EMI Fingers |
| Tinggi di atas PCB | 13.61 mm |
| Jumlah Inti | 4 |
| Suhu operasi | 0°C sampai +70°C |
| Parameter | Spesifikasi |
|---|---|
| Rasio berputar | 1CT:1CT (TX/RX) |
| Kerugian Penempatan | ≤ -1,0 dB (165 MHz) |
| Kembali Kerugian | ≥ -20 dB (110 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (6080 MHz) | |
| Swara lintas | ≥ -40 dB (110 MHz) |
| ≥ -35 dB (3060 MHz) | |
| ≥ -30 dB (60-100 MHz) | |
| Penolakan Mode Umum | ≥ -30 dB (150 MHz) |
| ≥ -20 dB (50-130 MHz) | |
| Tegangan isolasi | 1500 Vrms Min @ 60 Hz |
| komponen | Bahan |
|---|---|
| Perumahan | Termoplastik Suhu Tinggi |
| Kemampuan terbakar | UL94-V0 |
| Perisai | Tembaga dengan Nickel Plating |
| Bahan kontak | Fosfor Perunggu |
| Contact Plating | Emas di atas Nikel |
| Ketebalan kontak | 15 μin Emas |
| Titik pengujian | Spesifikasi |
|---|---|
| Daya tahan | 750 siklus kawin |
| Kekuatan Perkawinan | ≤ 5 lb (2,27 kg) |
| Kekuatan yang Tak Terbandingkan | ≤ 5 lb (2,27 kg) |
| Pengendalian colokan | ≥ 20 lbs (9,07 kg) |
| Parameter | Spesifikasi |
|---|---|
| Suhu operasi | 0°C sampai +70°C |
| Suhu puncak aliran balik | 245°C |
| Kepatuhan RoHS | Ya, aku tahu. |
| Rating MSL | Tingkat 1 |
PeraturanJ3006G21DNL PulseJack MagJackdirancang untuk memenuhi standar Ethernet utama dan peraturan:
PeraturanJ3006G21DNL RJ45 MagJack konektordigunakan secara luas dalam peralatan jaringan Ethernet termasuk:
PeraturanJ3006G21DNLmenawarkanalternatif SMT yang kompak dan teroptimalkan biayake konektor RJ45 terintegrasi yang lebih besar sambil mempertahankan kinerja sinyal yang tinggi dan perlindungan EMI.
Keuntungan utama meliputi:
APulseJackadalah konektor RJ45 yang mengintegrasikan magnet Ethernet (transformer dan common-mode chokes) langsung ke dalam rumah konektor.
PeraturanJ3006G21DNLdukungan10Base-T dan 100Base-TX Ethernetaplikasi yang sesuai denganStandar IEEE 802.3.
Konektor ini dirancang untuk antarmuka Ethernet PHY yang mendukungAuto-MDIX, memungkinkan deteksi silang otomatis antara perangkat jaringan.
Magnetik terintegrasi memberikanisolasi minimal 1500Vrms, memenuhi persyaratan keamanan Ethernet dan integritas sinyal.
