Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: GST5009 LF
Dokumen: LP82440ANL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$0.5
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
GST5009 JIKA |
Pengganti: |

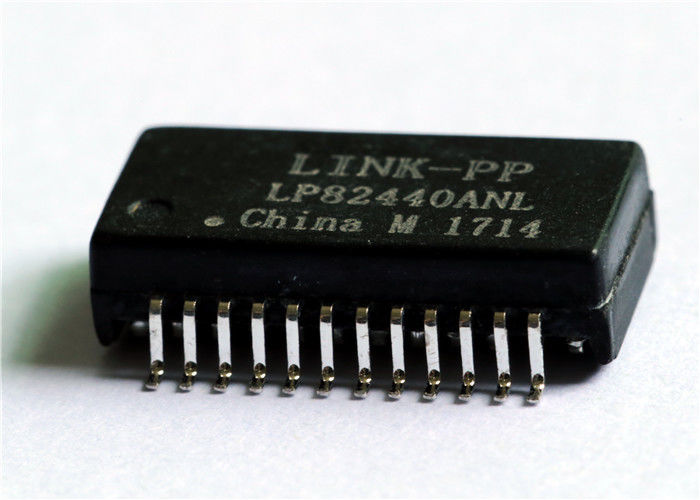

LP82440ANL |
Turn Rasio: |
1CT : 1CT |
Ukuran / Dimensi: |
15,10 mm P x 7,10 mm L |
Hipot: |
1500V |
Sampel: |
Tersedia Gratis |
Kemasan: |
SOP 24-Pin/SMD |
Kisaran Suhu Pengoperasian: |
0 ℃ hingga +70 ℃ |
Saat ini: |
350mA |
ROHS & Bebas Halogen: |
YA |
Spesifikasi: |
GST5009 JIKA |
Pengganti: |
LP82440ANL |
Turn Rasio: |
1CT : 1CT |
Ukuran / Dimensi: |
15,10 mm P x 7,10 mm L |
Hipot: |
1500V |
Sampel: |
Tersedia Gratis |
Kemasan: |
SOP 24-Pin/SMD |
Kisaran Suhu Pengoperasian: |
0 ℃ hingga +70 ℃ |
Saat ini: |
350mA |
ROHS & Bebas Halogen: |
YA |
| Parameter | Spesifikasi | Signifikansi Rekayasa |
|---|---|---|
| Kecepatan Ethernet | 100/1000 BASE-T (Gigabit) | Kepatuhan full-duplex sesuai IEEE 802.3af dan ANSI X3.263 |
| Kompatibilitas PoE | IEEE 802.3af (Arus 350 mA) | Keran tengah sisi jalur khusus (MCT1–MCT4) untuk injeksi daya DC |
| Tinggi Paket | 4,00 mm [0,157 inci] (Profil Ultra-Rendah) | Sangat cocok untuk server blade 1U, router ramping, dan kartu anak PCIe |
| Paket / Pinout | Permukaan Pemasangan SOP 24-Pin (SMD) | Pitch pin standar 1,00 mm untuk penempatan otomatis SMT yang menghasilkan tinggi |
| Rasio Putaran | 1CT : 1CT (±5%) (Semua 4 Pasang) | Topologi simetris yang kompatibel dengan PHY mode tegangan & mode arus |
| Induktansi (OCL) | 350 µH Min. (@ 100 kHz, 0,1 V, 8 mA DC) | Ketahanan saturasi tinggi di bawah arus tidak seimbang DC kontinu |
| Kerugian Penyisipan | -1,0 dB Maks. (1 ~ 100 MHz) | Efisiensi transmisi luar biasa dengan redaman sinyal minimal |
| Kerugian Pengembalian (100 Ω) | -18,0 dB Min. (1 ~ 30 MHz) | Melampaui standar industri untuk meminimalkan pantulan frekuensi tinggi |
| Redaman Crosstalk | -45 dB Min. (@ 30 MHz) | Isolasi saluran-ke-saluran superior mencegah penggandengan silang paket |
| Isolasi Hi-Pot | 1500 Vrms Minimum | Batas galvanis bersertifikat melindungi silikon inti dari transien kabel |
| Parameter | Kondisi Uji | Batas Spesifikasi |
|---|---|---|
| Rasio Putaran (TX & RX) | 100 kHz, 0,1 V | 1CT : 1CT (±5%) |
| Induktansi Sirkuit Terbuka (OCL) | 100 kHz, 0,1 V, Bias Arus 8 mA DC | 350 µH Minimum |
| Kemampuan Arus | Arus Kontinu Sisi Jalur | 350 mA (PoE IEEE 802.3af) |
| Kerugian Penyisipan | 1 ~ 100 MHz | -1,0 dB Maksimum |
| Kerugian Pengembalian (Beban 100 Ω) | 1 ~ 30 MHz | -18,0 dB Minimum |
| Kerugian Pengembalian (Beban 100 Ω) | 40 MHz | -14,4 dB Minimum |
| Kerugian Pengembalian (Beban 100 Ω) | 50 MHz | -13,1 dB Minimum |
| Kerugian Pengembalian (Beban 100 Ω) | 60 ~ 80 MHz | -12,0 dB Minimum |
| Kerugian Pengembalian (Beban 100 Ω) | 100 MHz | -10,0 dB Minimum |
| Redaman Crosstalk | 30 MHz | -45,0 dB Minimum |
| Redaman Crosstalk | 60 MHz | -40,0 dB Minimum |
| Redaman Crosstalk | 100 MHz | -35,0 dB Minimum |
| Differential ke Mode Umum (DCMR) | 30 MHz | -40,0 dB Minimum |
| Differential ke Mode Umum (DCMR) | 60 MHz | -35,0 dB Minimum |
| Differential ke Mode Umum (DCMR) | 100 MHz | -30,0 dB Minimum |
| Hi-Pot Dielektrik (Isolasi) | 60 Detik (Primer ke Sekunder) | 1500 Vrms Minimum |
| Rentang Suhu Operasi | Ambient | 0°C hingga +70°C |
| Rentang Suhu Penyimpanan | Non-Operasi | -25°C hingga +85°C |
| Parameter | Spesifikasi |
|---|---|
| Dimensi Badan | 15,10 mm [0,594 inci] × 7,10 mm [0,280 inci] |
| Rentang Luar Total | 10,00 mm [0,394 inci] |
| Tinggi Modul | Maks. 4,00 mm [0,157 inci] |
| Pitch Pin | 1,00 mm [0,039 inci] |
| Rentang Melalui 12 Pin | 11,00 mm [0,433 inci] |
| Koplanaritas | ≤0,10 mm [0,004 inci] |
| Pola Tanah Solder PCB yang Disarankan — Lebar Pad | 0,60 mm [0,024 inci] |
| Pola Tanah Solder PCB yang Disarankan — Panjang Pad | 1,35 mm [0,053 inci] |
| Jarak Baris Pad Dalam | 8,00 mm [0,315 inci] |
| Rentang Baris Pad Luar | 10,70 mm [0,421 inci] |
Jawaban: Ya. GST5009 LF sepenuhnya sesuai dengan standar IEEE 802.3af, mendukung arus DC seimbang kontinu hingga 350 mA melalui keran tengah khusus (Pin 15, 18, 21, dan 24). Perangkat ini direkayasa untuk Perangkat Bertenaga (PD) dan Peralatan Sumber Daya (PSE) PoE yang beroperasi hingga 15,4 W.
Jawaban: Pengganti drop-in 100% pin-ke-pin langsung meliputi LINK-PP LP82440ANL (yang menawarkan rentang suhu industri yang ditingkatkan -40°C hingga +85°C), Pulse Electronics H5008NL / HX5008NL, dan Würth Elektronik 749020011. Semuanya berbagi footprint SOP 24-pin, tinggi 4,0 mm, dan rasio putaran 1CT:1CT.
Jawaban: Konektor terintegrasi RJ45 standar (Magjack) memerlukan ruang vertikal 13,5 mm hingga 16 mm. Ketinggian 4,00 mm dari GST5009 LF memungkinkan para insinyur perangkat keras jaringan untuk memasukkan magnetik Gigabit Ethernet berdensitas tinggi ke dalam rak telekom 1U yang ringkas, kartu PCIe profil rendah, dan selungkup IoT tertanam ultra-ramping.
