100B-1003 X 10/100BASE-TX Single-Port transformator 100B-1003FNL, 100B-1003

The iNRCORE 100B-1003X adalah modul transformer diskrit Fast Ethernet 10/100Base-TX tunggal berkelas Mil-Aero: Versi "X" dikualifikasi di jendela suhu yang diperluas dari -55°C hingga +125°C60 Detik1500 Vrms tegangan tahan dielektrik (DWV), induktansi rangkaian terbuka (OCL) minimum 350 µH dengan bias DC 8mADinilai pada MSL 3Pelapisan Terminal DefaultSn63Pb37 (Timah/Timbal) otentik dengan ketahanan profil reflow puncak 235°C. Saluran TX dan RX menggabungkan topologi Choke + Transformer (C, T)

internal.

Spesifikasi Teknis:

Penghalang fisik primer ke sekunder

Saluran data keandalan tinggi murni

Datasheet Modul Transformer 100B-1003X 10/100 BASE-TX:

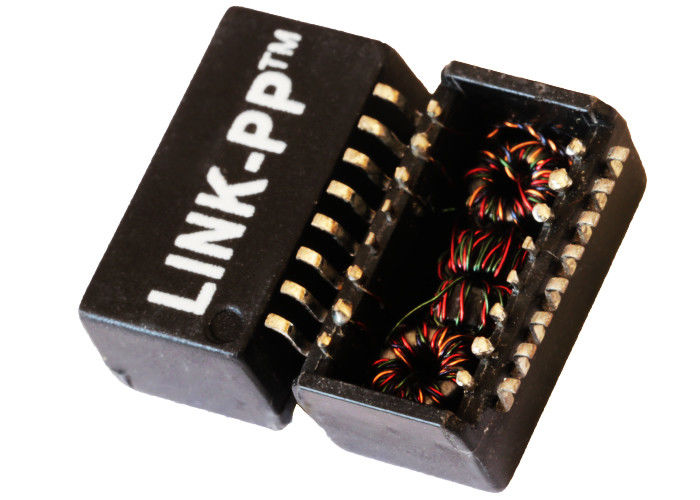

Fitur Utama Magnet Ethernet SMD 16-Pin 100B-1003X:Aplikasi Utama100B-1003X adalah modul transformer Ethernet diskrit port tunggal yang tahan banting yang direkayasa untuk memberikan jaringan misi-kritis di lingkungan dirgantara, pertahanan, dan industri keras yang ekstrem. Sepenuhnya sesuai dengan standar IEEE 802.3 10/100Base-TX, modul pemasangan permukaan sayap camar 16-pin ini mengintegrasikan saluran transmisi (TX) dan penerimaan (RX) presisi 1CT:1CT, masing-masing dilindungi oleh tahap Common Mode Choke dan Transformer (C, T)

internal.: Versi "X" dikualifikasi di jendela suhu yang diperluas dari -55°C hingga +125°C. Modul ini housed dalam paket terenkapsulasi epoksi yang tahan terhadap guncangan mekanis berat, getaran berkelanjutan, dan siklus termal. Untuk memenuhi mandat anti-kumis timah dirgantara (seperti GEIA-STD-0005-2), 100B-1003X dasar memiliki lapisan Sn63Pb37 eutectic tin-lead khusus

• , sepenuhnya mengurangi bahaya korsleting yang terkait dengan pelapisan timah murni dalam avionik yang tidak bertekanan dan peralatan medan perang taktis.Rentang Suhu Penuh Mil-Aero-grade: Versi "X" dikualifikasi di jendela suhu yang diperluas dari -55°C hingga +125°C
• , memastikan tidak ada saturasi inti magnetik atau keruntuhan induktansi di seluruh ayunan termal ekstrem.Stabilitas Induktansi Bias DC: Memberikan ≥350 µH OCL dengan bias DC kontinu 8mA diterapkan
• , mencegah pergeseran baseline di lingkungan berisik tinggi.Lapisan Anti-Kumis Sn63Pb37 Otentik
• : Menghilangkan pertumbuhan kumis timah konduktif mikroskopis dalam elektronik kritis penerbangan (bebas RoHS untuk pertahanan; opsi "NL" tersedia untuk kepatuhan bebas timbal komersial).Kinerja Frekuensi Tinggi yang Ditingkatkan: Mencapai minimum return loss 20 dB pada 2/30 MHz dan minimum DM-ke-CM rejection 35 dB
• hingga 100 MHz, mengungguli modul seri 100B-1001 standar.Paket SMT 16-Pin Tahan Banting

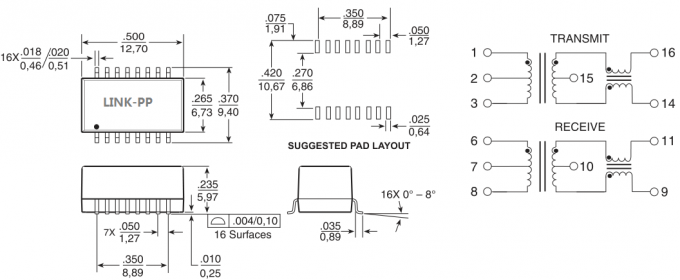

: Berukuran 12,95 × 6,98 × 6,22 mm; kaki sayap camar memberikan pelepas tegangan yang sesuai terhadap ketidakcocokan CTE PCB selama guncangan termal.

1. Panduan Perakitan Transformer Mil-Aero 100B-1003X:Masa Pakai Lantai & Pemanggangan MSL 3
   :Sesuai datasheet resmi, badan Sn63Pb37 terenkapsulasi epoksi standar tahan terhadap profil suhu puncak 235°C (liquidus pada 183°C). Jangan memproses bagian SnPb dasar di bawah profil bebas timbal SAC305 standar (245°C–260°C)
2. , karena panas berlebih dapat menyebabkan peleburan solder internal dan delaminasi paket.Masa Pakai Lantai & Pemanggangan MSL 3
   :Dinilai pada MSL 3, modul memiliki masa pakai lantai 168 jam pada ≤30°C/60% RH. Jika suku cadang melebihi jendela ini atau segel kantong penghalang kelembaban (MBB) terganggu, panggang sesuai dengan IPC/JEDEC J-STD-033

sebelum reflow.

Aplikasi tahan banting industri standar

FAQ Teknis:

Q3: Bisakah 100B-1003X digunakan dengan konektor melingkar (misalnya, MIL-DTL-38999)?A: Versi "X" dikualifikasi di jendela suhu yang diperluas dari -55°C hingga +125°C

(dibandingkan -40°C hingga +85°C untuk 100B-1003). Peringkat insertion loss yang sedikit lebih tinggi (1,2 dB) memperhitungkan resistansi termal yang lebih tinggi dan margin stabilitas inti yang diperlukan di seluruh rentang suhu total 180°C.

Q3: Bisakah 100B-1003X digunakan dengan konektor melingkar (misalnya, MIL-DTL-38999)?A

: Pelapisan elektro timah murni (>97% Sn) dapat secara spontan menumbuhkan kumis konduktif mikroskopis seiring waktu, menyebabkan korsleting fase-ke-fase yang intermiten atau katastropik. Di bawah aturan pengadaan GEIA-STD-0005-2 dan pertahanan, Sn63Pb37 sangat diperlukan untuk mencegah pertumbuhan kumis timah.

Q3: Bisakah 100B-1003X digunakan dengan konektor melingkar (misalnya, MIL-DTL-38999)?A
