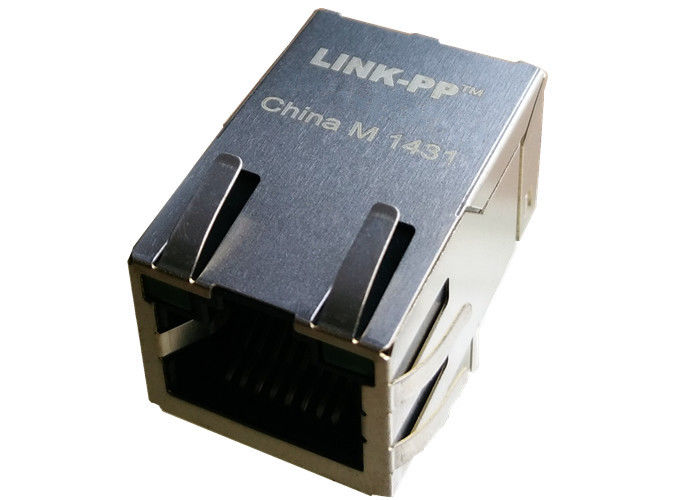

08B-11X1T-36-F MagJack Shielded RJ45 10/100BASE-T ICM Tab-Up

08B-11X1T-36-F MagJack ️ Konektor RJ45 10/100BASE-T terlindung, port 1 × 1, lubang tembus, tab-up, tidak ada LED, -40 ° C hingga +85 ° C, RoHS & UL diakui. Ideal untuk papan SMT industri dan jaringan.

Ringkasan Produk

08B-11X1T-36-Fadalah port tunggalkonektor RJ45 terlindungdengan magnetik Ethernet terintegrasi, dirancang untuk10/100BASE-Taplikasi.

Ini melalui-lubang, sudut kanan (90°) fitur konektor RJ45orientasi tab-up,Tidak ada indikator LED, dansuhu operasi kelas industri dari -40°C sampai +85°C, membuatnya ideal untuk jaringan yang kuat dan desain Ethernet tertanam.

Konektor mengintegrasikan magnetik berkinerja tinggi sesuai denganPersyaratan isolasi IEEE 802.3, memberikan integritas sinyal yang sangat baik, penindasan EMI, dan keandalan sistem sambil mengurangi jumlah komponen eksternal.

Fitur & Manfaat Utama

• Magnetik terintegrasi (TX/RX 1CT:1)Meredupkan rute PCB dan mengurangi biaya BOM dibandingkan dengan trafo diskrit.
• Terlindung (jari EMI) & rumah logam- meningkatkan kinerja EMI dan kontinuitas tanah di lingkungan yang bising.
• Panduan papan & pin melalui lubang- dukungan mekanik yang kuat untuk gelombang-solder dan perakitan keandalan tinggi.
• Kisaran suhu industri (-40°C sampai +85°C)- cocok untuk jaringan industri dan kandang luar.
• Isolasi tinggi (HIPOT 1500 Vrms)- memenuhi persyaratan isolasi IEEE 802.3 untuk desain Ethernet yang aman.
• Rekomendasi pengemasan gelombangPuncunya 260°C max, 10 s max dirancang untuk proses solder gelombang standar.
• RoHS sesuai & UL diakui- mendukung persyaratan peraturan dan pengadaan (file #E196366 dan E169987).

Spesifikasi Mekanis

Lembar data 08B-11X1T-36-F:

08B-11X1T-36-F ICM Karakteristik listrik @ 25°C

Semua unit100% diuji dalam produksiuntuk mematuhiPersyaratan isolasi IEEE 802.3.

Bahan & Spesifikasi Plating

1. Perumahan:PBT termoplastik, Hitam

• Peringkat mudah terbakar: UL 94V-0

2Kontak:Paduan tembaga

• Contact Finish: 15 μin (0,38 μm) Emas keras
• Subplat: 30 μm Min. Nikel

3- Pin:Kawat tembaga berlapis timah

• Diameter: 0.018 inci
• Finish: 100 μin Min. Mat Tin
• Pin dipadukan dengan solder

4Perisai:Nikel pra-dilapisi pada paduan tembaga

• Semua tanah mengarah solder dicelupkan

Kepatuhan, Pengujian & Keandalan

• RoHS sesuai- cocok untuk pembuatan bebas timbal.
• UL DiakuiFile #E196366 dan E169987.
• Kerongkongansesuai dengan peraturan dan peraturan FCC (pengendalian EMI).
• 100% produksi diuji HIPOTuntuk memenuhi persyaratan isolasi IEEE 802.3.
• Proses perakitan yang disarankan:kompatibel dengan soldering gelombang; rekomendasi puncak 260°C, 10 s max (verifikasi dengan jendela proses dan pilihan fluks Anda).

Rekomendasi pemasangan & pengelasan Magjacks THT RJ45

• Rekomendasi pengelasan:Soldering gelombang (through-hole). Gunakan puncak yang disarankan 260 °C dan ≤10 s tinggal sebagai panduan umum; validasi dengan tumpukan papan dan komponen Anda.
• Pemeriksaan pra-pemadaman:Memastikan bukaan yang ditentukan oleh soldermask sejajar dengan pin dan tab EMI; memungkinkan relief termal untuk tab tanah jika diperlukan.
• Tips tata letak papan:Sediakan tembaga yang cukup pada bantalan tanah untuk tab EMI, dan tempatkan lubang pemasangan atau pengeras jika papan akan mengalami tekanan mekanis.Jauhkan area magnetik dari jejak digital kecepatan tinggi untuk menghindari kopling crosstalk.
• Pembersihan:Gunakan bahan fluks dan pembersih yang kompatibel dengan PBT dan pelapisannya.
