L834-1G1T-S7 Low-Profile RJ45 Magjack 1Port 1000 Base-T Berpelindung

L834-1G1T-S7 adalah modul konektor terintegrasi MagJack berprofil rendah dengan konfigurasi port 1x1, kecepatan 1000BASE-T, LED built-in, perisai EMI, orientasi tab-down, dan kepatuhan RoHS.

Gambaran umum L834-1G1T-S7 Low-Profile MagJack

PeraturanL834-1G1T-S7menggabungkan konektor Ethernet dan komponen magnetik menjadi satu solusi terpadu.dan mendukung kinerja sinyal yang stabil dalam peralatan jaringan berkecepatan tinggi.

ItuDesain pesawat tengah profil rendahmembuat sangat berguna di mana ruang papan terbatas, sementaraperlengkapan pelindung dan tab EMImembantu mengurangi gangguan elektromagnetik di lingkungan yang bising.

Spesifikasi Utamadari L834-1G1T-S7

Karakteristik Listrikdari L834-1G1T-S7 RJ45 ICM

PeraturanL834-1G1T-S7 MagJack profil rendahdirancang untuk mendukung transmisi sinyal Ethernet yang stabil dan kinerja yang berorientasi kepatuhan.

1. Menghidupkan rasio

• TP1:1CT: 1CT ± 2%
• TP2:1CT: 1CT ± 2%
• TP3:1CT: 1CT ± 2%
• TP4:1CT: 1CT ± 2%

2Induktansi

• DCL @ 100kHz / 100mVRMS:350 μH MIN.di8mA bias DC(0°C sampai 70°C)

3. Kerugian Penempatan

• 0.1MHz sampai 1MHz:-1,1 dB maksimal
• 1MHz sampai 65MHz:-0,5 dB maksimal
• 65 MHz sampai 100 MHz:-0,8 dB maksimal
• 100 MHz sampai 125 MHz:-1,2 dB maksimal

4Kembali Kerugian

• 0.5 MHz sampai 40 MHz:-18 dB
• 40 MHz sampai 100 MHz:-12 + 20LOG ((f/80MHz) dB

5. Penolakan Mode Umum

• 100kHz sampai 100MHz:-30 dB menit

6. Mode umum untuk mode diferensial penolakan

• 100kHz sampai 100MHz:-35 dB menit

7. Crosstalk

• 1MHz sampai 100MHz:-30 dB menit

8. Hipot / Isolasi Tegangan

• 1500 Vrms
• 100% produksi diuji sesuai denganPersyaratan isolasi IEEE 802.3

9. LED Spesifikasi Listrik

• LED 1 & LED 2
• Tegangan ke depan (hijau):2.2V tip. pada IF = 20mA
• Panjang gelombang dominan (hijau):570nm tip. pada IF = 20mA

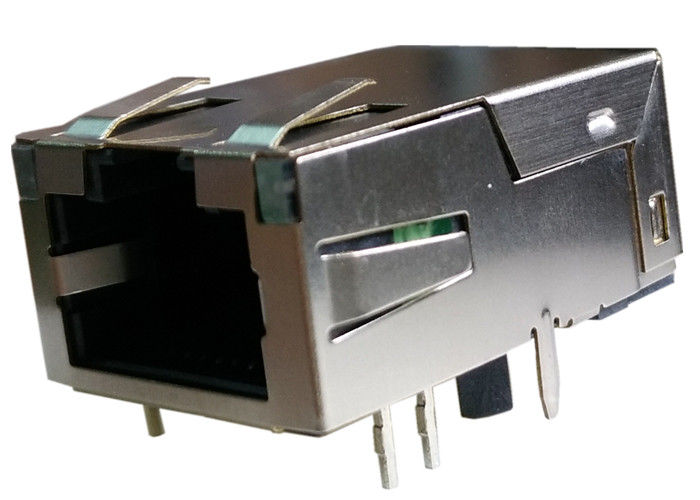

L834-1G1T-S7 Gambar

FAQ Tentang L834-1G1T-S7 Low-Profile MagJack

Jika proyek Anda membutuhkanlow-profile MagJack, a1x1 1000BASE-T modul konektor, ataujack Ethernet terintegrasi berselindung dengan LED, yangL834-1G1T-S7menawarkan solusi yang kompak dan dapat diandalkan.dan tab-turun melalui-lubang struktur membuatnya pilihan praktis untuk perangkat keras jaringan modern dan peralatan komunikasi tertanam.

1Apa itu L834-1G1T-S7?

PeraturanL834-1G1T-S7adalahmodul konektor terintegrasi MagJack profil rendahuntuk1000BASE-T Gigabit Ethernetaplikasi.

2. Apakah L834-1G1T-S7 cocok untuk Gigabit Ethernet?

Ya, itu dirancang untuk1000BASE-Tdigunakan, membuatnya cocok untuk antarmuka Gigabit Ethernet.

3Apakah L834-1G1T-S7 termasuk LED?

Ya, termasukLED terintegrasidenganJenis G/G LEDuntuk indikasi hubungan/kegiatan.

4Apakah L834-1G1T-S7 dilindungi?

Ya, termasukTab EMIdan struktur terlindung untuk membantu mengurangi gangguan elektromagnetik.

5. Apa gaya pemasangan dari L834-1G1T-S7?

Ini menggunakanmount lubang tembusdesain untuk instalasi PCB yang stabil.

6Apakah L834-1G1T-S7 sesuai dengan RoHS?

Ya, memang begitu.RoHS sesuai.
