Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: ISO9001,SGS,UL,CE,REACH
Nomor model: MIC24121-5308W-LF3
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 200 PC
Harga: $1.0
Kemasan rincian: 60 pcs dalam 1 tray, 22 baki dalam 1 karton, yang merupakan 37 * 30 * 30 cm, 10 KGS (1320 pcs) masin
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3000000/bulan
Nomor bagian: |
MIC24121-5308W-LF3 |
Produksi Massal: |
LPJ19911ADNL |
Pabrikan Asli: |
LINK-PP |
Aplikasi: |
Ethernet 10/100Base-T |
Penghentian: |
Pateri |
Gaya pemasangan: |
SMT / Pemasangan Permukaan |
Konfigurasi Port: |
Pelabuhan RJ45 1×1 |
Isolasi: |
2250VDC |
Nomor bagian: |
MIC24121-5308W-LF3 |
Produksi Massal: |
LPJ19911ADNL |
Pabrikan Asli: |
LINK-PP |
Aplikasi: |
Ethernet 10/100Base-T |
Penghentian: |
Pateri |
Gaya pemasangan: |
SMT / Pemasangan Permukaan |
Konfigurasi Port: |
Pelabuhan RJ45 1×1 |
Isolasi: |
2250VDC |

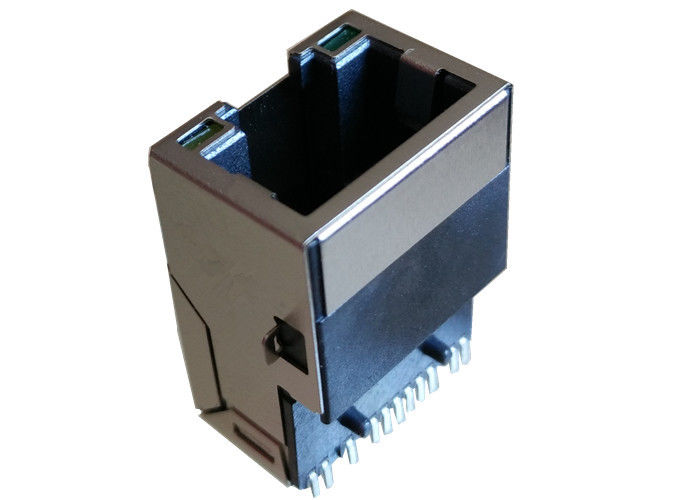

MIC24121-5308W-LF3 adalah konektor 10/100BASE-T SMT RJ45 dengan magnetik terintegrasi, isolasi 2250V, 350μH OCL, ¥40 hingga +85 °C.
| Parameter | Spesifikasi |
|---|---|
| Aplikasi | Dirancang untuk10/100BASE-T Ethernet |
| Induktansi (OCL) | 350 μH menit.@ 100 kHz, 100 mV, bias DC 8 mA (J1 J2; J3 J6, Lp) |
| Dielektrik Tahan Tegangan | 2250 VDC, 1 menit (antara P1J1, P1 terikat dengan P4) |
| Berputar rasio / polaritas (RX) | (P1P3): (J1J2) =1: 1 ± 2% |
| Berputar rasio / polaritas (TX) | (P4P6): (J3J6) =1: 1 ± 2% |
| Kerugian Penempatan | ≤ 1,0 dB(1 MHz 100 MHz) |
| Kembali Kerugian | ≥ 18 dB(1 30 MHz) |
| ≥ 16 dB(30 ¢ 45 MHz) | |
| ≥ 14 dB(45 ¢ 60 MHz) | |
| ≥ 12 dB(60 ¢ 80 MHz) | |
| Swara lintas | ≤ 35 dB(1 MHz 100 MHz) |
| Penolakan Mode Umum (CMR) | ≤ 35 dB(1 MHz 100 MHz) |
| Jangkauan suhu operasi | ¥40 °C sampai +85 °C |
MIC24121-5308W-LF3 mengintegrasikan magnetik Ethernet langsung di dalamRumah konektor RJ45, memungkinkan desainer untuk menghilangkan komponen trafo diskrit.
Hal ini meningkatkan integritas sinyal, mengurangi EMI, dan menyederhanakan routing PCB dalam tata letak kepadatan tinggi.
Tegangan isolasi yang tinggi dan penolakan mode umum yang kuat membuatnya cocok untuk lingkungan Ethernet industri.
