Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: 7498011122AR
Dokumen: LPJ19911ADNL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.08-$1.79
Kemasan rincian: Pita & Gulungan
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3000000/bulan
Nomor Produk: |
7498011122AR |
Tipe Konektor: |
RJ45 |
Aplikasi: |
10/100 Basis-T, AutoMDIX |
Tipe Pemasangan: |
Tepi Papan, Pemasangan di Permukaan |
Penghentian: |
Pateri |
Perisai: |
Shielded, jari emi |
Warna LED: |
Kuning hijau |
Suhu Operasional: |
-40 ° C ~ 85 ° C. |
Nomor Produk: |
7498011122AR |
Tipe Konektor: |
RJ45 |
Aplikasi: |
10/100 Basis-T, AutoMDIX |
Tipe Pemasangan: |
Tepi Papan, Pemasangan di Permukaan |
Penghentian: |
Pateri |
Perisai: |
Shielded, jari emi |
Warna LED: |
Kuning hijau |
Suhu Operasional: |
-40 ° C ~ 85 ° C. |

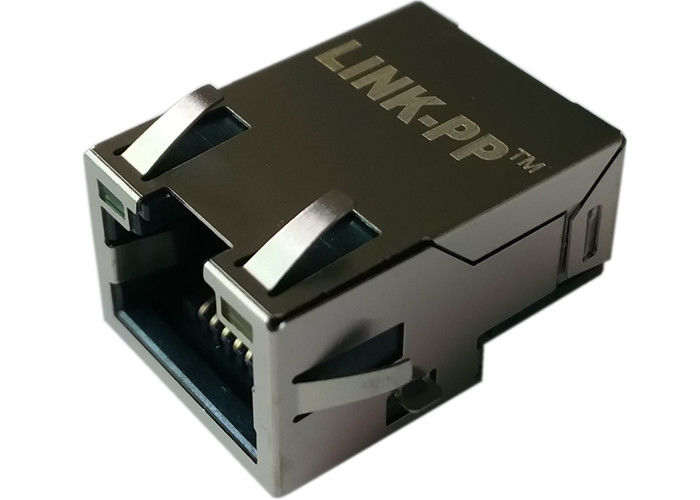

7498011122AR RJ45 berselindung dengan transformator LAN terintegrasi untuk 10/100Base-T. SMT board-edge mount, DOM LED (kuning-hijau), 1:1 turn, 350μH inductance, Hipot 2250VDC.Ideal untuk Ethernet industri dan antarmuka LAN yang kuat.
Konektor RJ45 yang sangat andal dan terlindung dengan transformator LAN terintegrasi untuk aplikasi 10/100Base-T SMT board-edge mount, LED kuning-hijau, kisaran suhu yang luas (-40°C sampai +85°C),dirancang untuk peralatan jaringan industri dan komersial.
| Parameter | Spesifikasi |
|---|---|
| Nomor produk | 7498011122AR |
| Deskripsi | LAN-Transformer WE-RJ45LAN 10/100Base-T |
| Jenis konektor | RJ45 (berlindung) |
| Pelabuhan | 1 |
| Pemasangan | Board Edge, Surface Mount (SMT) |
| Penghentian | Solder |
| Tab Perisai | Ya, aku tahu. |
| Tab Orientasi | Di atas. |
| LED | Kuning-Hijau |
| Dukungan PoE | Non-PoE |
| CMRR yang ditingkatkan | Tidak. |
| Tes Hipot | 2250 VDC, 1 menit |
| Standar | IEEE 802.3u sesuai (10/100Base-TX) |
| Auto MDIX | Ya, aku tahu. |
| Suhu operasi | -40°C sampai +85°C |
| Parameter | Spesifikasi |
|---|---|
| Tingkat Data | 10 / 100 Mbps |
| Induktansi | 350 μH |
| Rasio berputar | 1: 1 |
| Kerugian Penempatan | ≤ -1,0 dB (1100 MHz) |
| Kehilangan Kembali (100 Ω) | 1 ̊30 MHz: ≥ -18 dB |
| 3060 MHz: ≥ -14 dB | |
| 60~80 MHz: ≥ -12 dB | |
| 80-100 MHz: ≥ -10 dB | |
| Penolakan Mode Umum (CMR) | ≥ -35 dB (1100 MHz) |
| Swara lintas | ≥ -35 dB (1100 MHz) |
1. EMI / integritas sinyal di lingkungan industri
Solusi:Tubuh RJ45 terlindung dengan jari EMI dan trafo terintegrasi (CMR ≥ -35 dB) meminimalkan kopling kebisingan modus umum.
2. Kompatibilitas perakitan dan aliran kembali untuk produksi SMT
Solusi:Paket SMT tepi papan yang dirancang untuk pemasangan otomatis dan pemasangan kembali (ikuti profil pemasok kembali).
3. Jangkauan operasi yang tidak pasti untuk peralatan lapangan
Solusi:Jangkauan operasi yang ditentukan (-40°C sampai +85°C) mengurangi risiko dalam penggunaan di luar ruangan atau industri.
4. Kesesuaian dan bukti pengujian yang dibutuhkan oleh QA
Solusi:Kepatuhan IEEE 802.3u, Hipot 2250 VDC / 1 menit termasuk laporan tes dalam paket pengadaan.
