Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: KLA1T109-43 LF
Dokumen: LPJG0801ABNL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: $0.95
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: dalam Stok Kapal dalam 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 4600K. PCS/bulan
Nomor Bagian: |
KLA1T109-43 JIKA |
Produksi Massal: |
LPJG0801ABNL |
Pabrikan Asli: |
LINK-PP |
Aplikasi: |
10/100/1000BASE-T |
Penghentian: |
Pateri |
LED: |
Hijau kuning |
Pertandingan IC: |
ATMEGA88PV-10MUR |
Jenis Produk: |
1000BASE-T RJ45 MagJack |
Nomor Bagian: |
KLA1T109-43 JIKA |
Produksi Massal: |
LPJG0801ABNL |
Pabrikan Asli: |
LINK-PP |
Aplikasi: |
10/100/1000BASE-T |
Penghentian: |
Pateri |
LED: |
Hijau kuning |
Pertandingan IC: |
ATMEGA88PV-10MUR |
Jenis Produk: |
1000BASE-T RJ45 MagJack |

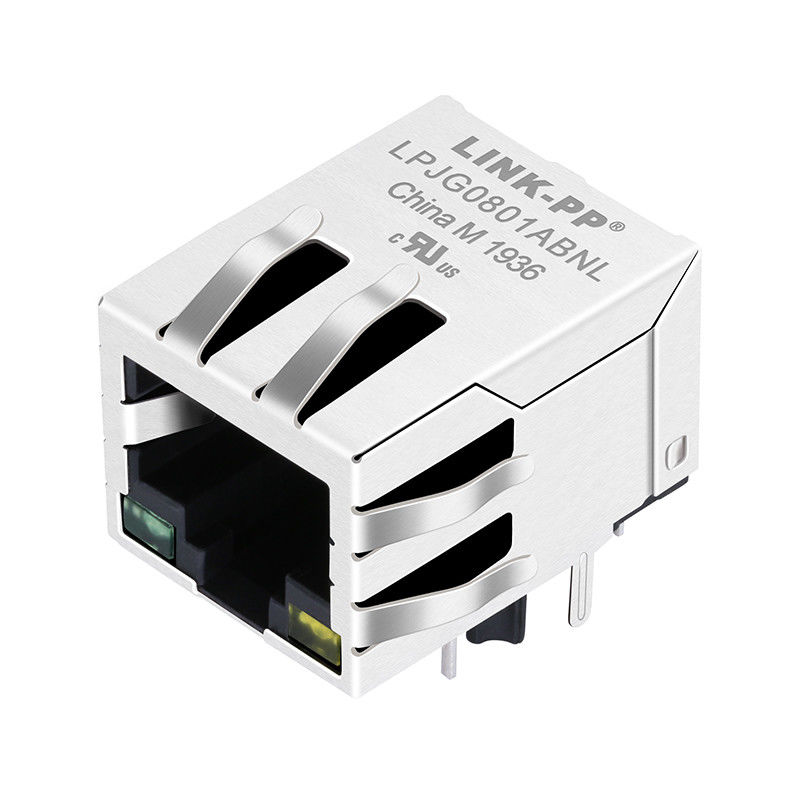

PeraturanKLA1T109-43LFadalahSingle-port 1000BASE-T RJ45 MagJack (Integrated Magnetics Connector, IMC)dirancang untuk peralatan jaringan Gigabit Ethernet.Konektor RJ45 sudut lurus 1 × 1mengintegrasikan transformer isolasi Ethernet, penyaringan modus umum, resistor pencocokan impedansi, dan kapasitor tegangan tinggi ke dalam paket yang kompak,mengurangi ruang PCB secara signifikan sambil meningkatkan kinerja EMI.
Sesuai denganIEEE 802.3abdanFCCKLA1T109-43LF mendukungTransmisi 1000BASE-T melalui kabel UTP Kategori 5dan fiturLED terintegrasi gandauntuk indikasi hubungan dan aktivitas.Isolasi 1500Vrms,350μH minimal OCL, dan750 siklus kawin, ini adalah solusi ideal untuk jaringan perusahaan, Ethernet industri, perangkat komunikasi IP, dan sistem jaringan tertanam.
| Parameter | Spesifikasi |
|---|---|
| Nomor Bagian | KLA1T109-43LF |
| Jenis Produk | Konektor RJ45 Magnetik Terintegrasi (MagJack) |
| Konfigurasi | 1 × 1 Single Port |
| Standar Ethernet | IEEE 802.3ab |
| Tingkat Data | 1000BASE-T Gigabit Ethernet |
| Tipe pemasangan | Sudut lurus melalui lubang |
| Perisai | Terlindung |
| Magnetik | Terintegrasi |
| Suhu operasi | 0°C sampai +70°C |
| Suhu penyimpanan | -25°C sampai +85°C |
| Kepatuhan | RoHS, IEEE 802.3ab, FCC |
| Parameter | Spesifikasi |
|---|---|
| Rasio berputar (± 5%) | TX: 1CT:1CT / RX: 1CT:1CT |
| Induktansi sirkuit terbuka (OCL) | 350 μH Min. (@ 100 kHz, 0,1 V, 8 mA DC Bias) |
| Tegangan isolasi (HI-POT) | 1500 Vrms (@ 60 Hz, Input ke Output) |
| Kerugian Penempatan (Max.) | ≤ 1,0 dB (1100 MHz) |
| Percakapan Terhadap Perbedaan (Min.) |
≥ 40 dB (0,3 ∼30 MHz) ≥ 35 dB (3060 MHz) ≥ 30 dB (60-100 MHz) |
| Kehilangan Kembali (Min. @ 100 Ω Load) |
≥ 16 dB (130 MHz) ≥ 13,5 dB (30-40 MHz) ≥ 11,5 dB (40-50 MHz) ≥ 10 dB (5080 MHz) |
| Penolakan Mode Umum (CMR) |
≥ 30 dB (130 MHz) ≥ 25 dB (3060 MHz) ≥ 20 dB (60~125 MHz) |
| Fitur | Bahan / Spesifikasi |
|---|---|
| Bahan perumahan | Thermoplastic, UL 94V-0, Hitam |
| Perisai logam | Kuningan dengan 20 μin Nickel Plating |
| Kontak / Spring Wire | Perunggu Fosfor dengan Pelapisan Emas Selektif |
| Pin Solder | SUS430, Dipotong, 0,50 × 0,35 mm |
| Ketahanan Perkawinan | Minimal 750 Siklus Perkawinan |
| Suhu operasi | 0°C sampai +70°C |
| Suhu penyimpanan | -25°C sampai +85°C |
| Kategori | Parameter | Dimensi |
|---|---|---|
| Dimensi Umum | Lebar | 16.00 mm [0.630 in] |
| Ketinggian (Tempat tinggal) * | 13.60 mm [0,536 in] | |
| kedalaman (panjang) | 21.30 mm [0,839 in] | |
| Pin & Pos Lokasi | Panjang pin sinyal belakang | 3.20 mm [0,126 in] |
| Tinggi Pos Lokasi Plastik | 3.20 mm [0,126 in] | |
| Ukuran pin LED depan (K tebal × lebar) | 0.50 × 0,60 mm [0,020 × 0,024 in] (4 pin) | |
| Ketebalan pin sinyal belakang | 0.35 mm [0,014 in] (8 Pin) | |
| Pemandangan depan (Layout LED) | Konfigurasi LED | Kiri: LED hijau / Kanan: LED kuning |
| Di sebelah kiri (hijau) LED Pin Pitch | 3.10 mm [0,122 in] | |
| Kanan (kuning) LED Pin Pitch | 3.00 mm [0,118 in] | |
| Pin LED paling kiri ke tepi konektor | 3.10 mm [0,122 in] | |
| Pin LED luar Center Span | 11.43 mm [0,450 in] | |
| Jarak Tampilan Sisi | Pin LED depan ke Tab Perisai depan | 6.35 mm [0,250 in] |
| Pin LED depan ke Pusat Pos Plastik | 8.89 mm [0,350 in] | |
| Pusat Pos Plastik ke Baris Pin Sinyal 1 | 3.15 mm [0,124 in] | |
| Baris Pin Sinyal ke-2 Baris Pin Sinyal | 1.20 mm [0,047 in] | |
| Pemandangan Bottom / PCB Footprint | Bagian Depan Perisai Tab Span | 11.43 mm [0,450 in] |
| Bagian bawah Pos Lokasi Plastik Span | 11.43 mm [0,450 in] | |
| Pitch pin sinyal belakang (pin berdekatan) | 1.27 mm [0,050 in] | |
| Bagian depan ke bagian belakang Perisai Tab Center | 10.70 mm [0.422 in] | |
| Plastik Post Center ke bagian belakang Perisai Tab Center | 5.08 mm [0,200 in] | |
| Pusat Tab Perisai Depan ke Pusat Pos Plastik | 3.38 mm [0,133 in] |
KLA1T109-43LF dirancang dengan jejak PCB standar yang mendukung perakitan lubang otomatis.
Keuntungan desain utama meliputi:
Jejak standar membantu mengurangi upaya desain ulang saat mengganti konektor MagJack Gigabit RJ45 yang kompatibel.
KLA1T109-43LF adalahkonektor Gigabit RJ45 port tunggal dengan magnetik terintegrasi, dirancang untuk aplikasi Ethernet IEEE 802.3ab 1000BASE-T.
Ya, itu mengintegrasikan transformer isolasi Ethernet, resistor yang cocok dengan impedansi, dan kapasitor tegangan tinggi ke dalam rumah konektor RJ45.
Konektor mendukung1000BASE-T Gigabit Ethernettransmisi melalui kabel UTP Kategori 5.
Magnetik terintegrasi memberikanIsolasi 1500Vrmsantara Ethernet PHY dan kabel jaringan.
Konektornya terdiri dari satu LED hijau dan satu LED kuning, biasanya digunakan untuk Link, Kecepatan, atau indikasi Aktivitas.
Ya, KLA1T109-43LF memenuhi persyaratan lingkungan RoHS.
Ya. LINK-PP menawarkan solusi LPJG0801ABNL Gigabit RJ45 MagJack yang kompatibel dengan kinerja listrik yang setara, kompatibilitas PCB, dan dukungan manufaktur jangka panjang.
