Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: LP5007NL
Dokumen: LP5007NL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400 pcs
Harga: $0.06-$0.6
Kemasan rincian: Pita & Gulungan,
Waktu pengiriman: di kapal stok hari ini
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3000000 per Bulan
Nomor bagian: |
LP5007NL |
Nomor pin: |
24 pin |
OCL: |
350uh min |
Tegangan isolasi: |
1500 VRM |
Kecepatan Data: |
100base-t |
Jumlah Saluran/Pelabuhan: |
Lajang |
PoE: |
Non |
Tipe Pemasangan: |
smt |
Turn Rasio: |
1:1 |
Kisaran Suhu Pengoperasian: |
0 ° C hingga +70 ° C. |
Nomor bagian: |
LP5007NL |
Nomor pin: |
24 pin |
OCL: |
350uh min |
Tegangan isolasi: |
1500 VRM |
Kecepatan Data: |
100base-t |
Jumlah Saluran/Pelabuhan: |
Lajang |
PoE: |
Non |
Tipe Pemasangan: |
smt |
Turn Rasio: |
1:1 |
Kisaran Suhu Pengoperasian: |
0 ° C hingga +70 ° C. |

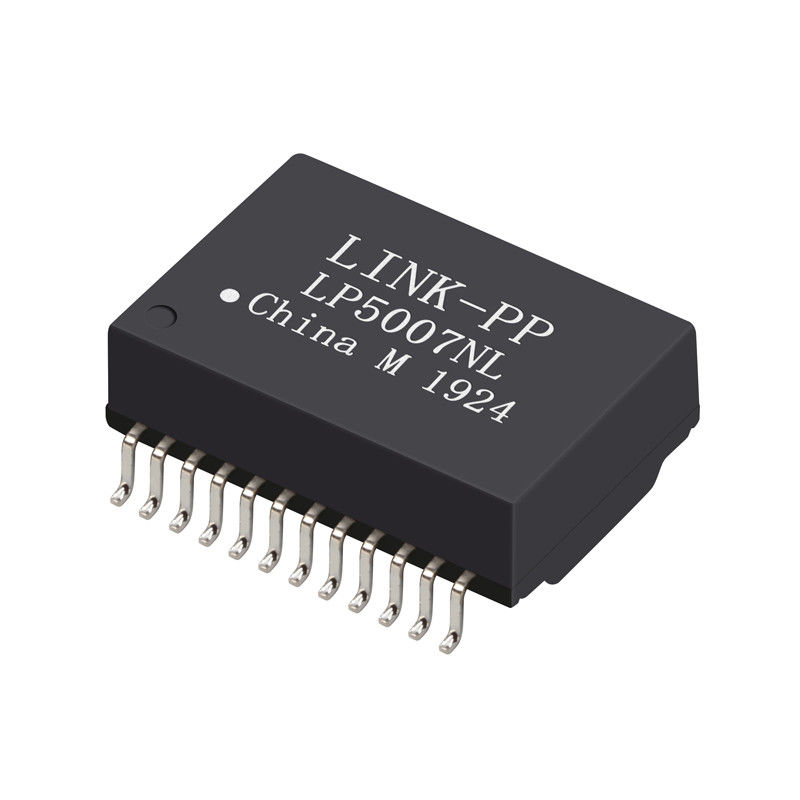

LP5007NL 1000Base-T SMT LAN transformer module, desain single-port 24-pin dengan induktansi 350μH, isolasi 1500V, rentang luas 40 °C sampai +85 °C. Kompatibel dengan Pulse H5007NL, WE 749020011A,Belfuse S558-5999-P3-F, ideal untuk Ethernet industri dan modul RJ45.
| Judul |
1000base-t Magnetics Module yang dirancang untuk mendukung Gigabit Transceivers |
||
|
Jenis |
P/N |
Produsen |
Deskripsi |
|
Transformer Gigabit |
LP5007NL |
LINK-PP |
1000BASE-T single port 1:1 |
|
|
|||
|
Seri |
Antarmuka |
Aplikasi Ethernet |
Buka Radio |
|
MagnetikModul |
Isolasi dan Data |
10/100/1000 Base-T |
1:1 |
|
|
|||
|
Panjang |
Lebar |
Ketinggian |
Standar Dipenuhi |
|
17.55mm |
12.20mm |
6.00mm |
IEEE 802.3, UL 94 V-0 |
PeraturanLP5007NL 1000M BASE-T LAN Transformer Moduledirancang untuk10/100/1000Base-T RJ45 modul konektor dan Ethernet PHY antarmuka. Berperanintegritas sinyal yang sangat baik, induktansi yang stabil, tegangan isolasi yang tinggi, dan rentang suhu industri yang luas, LP5007NL sangat cocok untukrouter, switch, Ethernet industri, otomatisasi, kamera IP, dan peralatan jaringan IoT.
Model ini menawarkanKompatibilitas listrik dan mekanik penuhdengan komponen terkemuka di industri sepertiPulse H5007NL / H5007NLT, WE 749020011A, Belfuse S558-5999-P3-F, dan Halo TG1G-S002NZ, membuatnyasolusi pengganti drop-in untuk produksi SMT bervolume tinggi.
Denganinduktansi 350 μH yang stabil, kehilangan penempatan yang rendah, dan kehilangan pengembalian yang dioptimalkan, LP5007NL memastikandiagram mata yang bersih, jitter rendah, dan transmisi data 1000Base-T yang dapat diandalkan.
Yang dioptimalkanKinerja DCMR dan crosstalkefektif menekankebisingan modus umum dan EMI, mendukungkomunikasi yang kuat di lingkungan industri yang bising secara listrik.
Dirancang untukSuhu operasi 0 °C sampai +70 °C, LP5007NL memberikanStabilitas jangka panjangdi lingkungan yang keras sepertiotomatisasi pabrik, kamera IP luar ruangan, dan gerbang industri.
LP5007NL memberikankompatibilitas pin-to-pin dan listrikdengan model industri utama, termasuk:
Hal ini memastikankualifikasi sumber kedua yang mulus dan diversifikasi rantai pasokan bebas risiko.
| Parameter | Simbol | Kondisi pengujian | Min | Jenis | Maksimal | Satuan |
|---|---|---|---|---|---|---|
| Rasio berputar | n | 1CT: 1CT | ️ | 1:1 | ± 5% | ️ |
| Induktansi OCL | L | 100 kHz, 100 mV, 8 mA DC | 350 | ️ | ️ | μH |
| Kerugian Penempatan | IL | 1 ‰ 100 MHz | ️ | ️ | ¥1.0 | dB |
| Kembali Kerugian | RL | 1 ̊30 MHz | ¢18 | ️ | ️ | dB |
| Kembali Kerugian | RL | 40 MHz | ¢16 | ️ | ️ | dB |
| Kembali Kerugian | RL | 50 MHz | ¥12 | ️ | ️ | dB |
| Kembali Kerugian | RL | 60~80 MHz | ¥10 | ️ | ️ | dB |
| Swara lintas | CT | 1 ‰ 100 MHz | ¥30 | ️ | ️ | dB |
| Berbeda dengan Penolakan Mode Umum | DCMR | 1 ‰ 100 MHz | ¥30 | ️ | ️ | dB |
| Hi-Pot | ️ | 60 s | 1500 | ️ | ️ | Vrms |
PeraturanLP5007NL 1000M BASE-T LAN Transformer ModulememberikanKeandalan tinggi, SMT-dioptimalkan, drop-in solusi yang kompatibeluntukKonektor Gigabit Ethernet RJ45 dan desain PHY. denganKinerja listrik yang sangat baik, kisaran suhu kelas industri, dan kompatibilitas silang yang luas, LP5007NL memastikankinerja jaringan yang stabil dan sumber pasokan rantai pasokan yang aman.
| Parameter | Deskripsi |
|---|---|
| Produsen | LINK-PP |
| Nomor Bagian | LP5007NL |
| Jenis Produk | Modul Transformer LAN |
| Pelabuhan | 1 |
| Kecepatan | 10/100/1000Base-T |
| Pemasangan | SMT |
| Kemasan | Tape & Reel |
| Status | Aktif |
Sebagai produsen komponen magnetik profesional, LINK-PP memperkenalkan berbagai modul magnetik baru untuk LAN.Aplikasi lain yang cocok termasuk Hub, Router dan Switch. Ethernet Protocol adalah dasar umum untuk komunikasi data. Modul Magnetics 1000base-t ini mengikuti Standar IEEE 802.3.10 Base-T dengan 10 Mbit/s, 100 Base-T dengan 100 Mbit/s, dan 1000 Base-T dengan kecepatan transmisi 1 Gbit/s. LP5007NL menyediakan berbagai Turn Ratios dan 350uH min OCL.Ini mendukung kisaran suhu operasi yang diperpanjang dari 0 °C hingga +70 °C.
