Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO

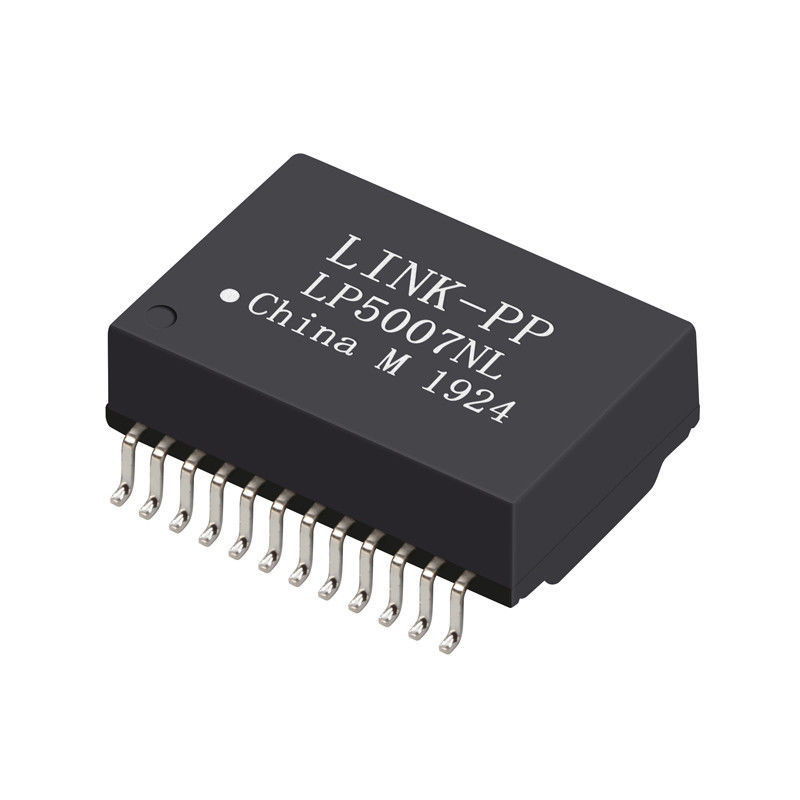

Nomor model: LP5007NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: Saham
Syarat-syarat pembayaran: TT,NET30/60/90 Hari
Menyediakan kemampuan: 3KK/Bulan
asli: |
PT61020EL |
Setara: |
LP5007NL |
Kecepatan: |
1000 Basis-T |
Jenis transformator: |
Isolasi dan Antarmuka Data |
Suhu: |
-40°C ~ 85°C |
Mengajukan: |
PDF/3D/ISG/Stp/Langkah/Lembar Data/Touchstone Format/S-parameter |
asli: |
PT61020EL |
Setara: |
LP5007NL |
Kecepatan: |
1000 Basis-T |
Jenis transformator: |
Isolasi dan Antarmuka Data |
Suhu: |
-40°C ~ 85°C |
Mengajukan: |
PDF/3D/ISG/Stp/Langkah/Lembar Data/Touchstone Format/S-parameter |
| Spesifikasi | Nilai |
|---|---|
| Induktansi | 350 μH min @ 100 kHz, 0,2 V, bias DC 8 mA |
| Induktansi kebocoran | 00,50 μH max @ 100 kHz, 0,2 V |
| Kapasitas Interwinding | 25 pF tip @ 100 kHz, 0,2 V |
| Resistensi DC (DCR) | 0.90 Ω maksimal |
| Kerugian Penempatan | -1,1 dB maksimal (0,3 ∼100 MHz) |
| Kembali Kerugian | -18 dB min (0,3 ∼30 MHz) -14,4 dB (40 MHz) -13,1 dB (50 MHz) -12 dB (60 ∼80 MHz) |
| Swara lintas | -35 dB min (0,3 ∼30 MHz) -28 dB min (60 ∼100 MHz) |
| Penolakan Mode Umum | -40 dB min (0,3 ∼30 MHz) -35 dB (60 MHz) -30 dB (80 ∼100 MHz) |
| Rasio berputar | 1CT: 1 ± 5% |
| PoE+ arus | Hingga 650 mA untuk 1000BASE-T |
| Tegangan isolasi (Hi-Pot) | 1500 VAC, 1 mA, 1 detik |
| Jangkauan suhu operasi | -40°C sampai +85°C |
PeraturanPT61020ELadalahModul trafo LAN berport tunggal yang dipasang di permukaandirancang untuk10/100/1000 Base-T EthernetAplikasi.konstruksi potuntuk daya tahan yang ditingkatkan, trafo ini sangat cocok untuk peralatan jaringan berkinerja tinggiyang membutuhkanPower over Ethernet (PoE+).
Dengan jejak kompak dari17.62 × 16 × 6 mm, PT61020EL mengintegrasikan kinerja magnetik yang kuat dengan penghalang isolasi tinggi1.5 kVrms, memastikan integritas sinyal yang andal dan perlindungan sistem.
Ini mendukung Arus PoE+ hingga 650 mA, memenuhi kebutuhan sistem Ethernet IEEE 802.3 termasuk router, switch, kamera IP, dan perangkat jaringan industri.
■Sesuai dengan IEEE802.3ab Rancangan Standar untuk 1000 Base-T
■Dirancang untuk aplikasi Gigabit Ethernet 10/100/1000 Base-T Full Duplex jarak jauh
■Pengemasan permukaan berprofil rendah yang dirancang untuk proses reflow (245 ° puncak)
■Mendukung 4 pasang kabel UTP Kategori 5
■RoHS sesuai
PT61020EL Aplikasi:
■ LAN
■ Ethernet
