08B1-1X1T-06-F RJ45 Modul Konektor Terintegrasi 10/100BASE-T MagJack

Modul Konektor Terintegrasi RJ45 08B1-1X1T-06-F dilengkapi dukungan 10/100BASE-T, isolasi 1500Vrms, magnet terintegrasi, orientasi Tab-Up, pemasangan melalui lubang, dan kepatuhan RoHS untuk aplikasi Ethernet industri.

Ikhtisar Produk

08B1-1X1T-06-F adalah Modul Konektor Terintegrasi RJ45 (ICM) port tunggal (1x1) yang sangat andal dan dirancang untuk aplikasi jaringan 10/100BASE-T. Direkayasa dengan magnet terintegrasi untuk menghemat ruang PCB dan mengurangi EMI, MagJack ini memiliki profil ketinggian standar, konfigurasi port Tab-Up, dan pelindung EMI yang kuat. Ini dirancang untuk pemasangan Through Hole Mount (THT) dan diuji secara menyeluruh untuk memenuhi persyaratan isolasi IEEE 802.3, menjadikannya pilihan ideal untuk telekomunikasi, jaringan industri, dan elektronik konsumen.

Fitur Utama 08B1-1X1T-06-F

• Modul Konektor Terintegrasi RJ45 port tunggal (ICM)
• Mendukung IEEE 802.3 10BASE-T dan 100BASE-TX Ethernet
• Transformator isolasi terintegrasi dan pemfilteran mode umum
• Konfigurasi port 1x1
• Orientasi port Tab-Up
• Tidak ada indikator LED
• Pemasangan PCB melalui lubang
• Tegangan isolasi 1500Vrms
• Performa penindasan EMI yang luar biasa
• Sesuai RoHS
• Komponen yang diakui UL
• Rongga jack yang sesuai dengan FCC Part 68
• Suhu pengoperasian: 0°C hingga +70°C

Kinerja Listrik

08B1-1X1T-06-F dirancang untuk memenuhi persyaratan integritas sinyal Fast Ethernet.

1. Karakteristik Transformator

2. Kerugian Penyisipan

Kehilangan penyisipan yang rendah membantu menjaga kekuatan sinyal di seluruh tautan Ethernet, memastikan kinerja jaringan yang stabil.

3. Pengembalian Kerugian

Kinerja return loss meminimalkan pantulan sinyal dan meningkatkan keandalan komunikasi.

4. Performa Crosstalk (TX-RX)

5. Penolakan Mode Umum (CMR)

Magnet terintegrasi memberikan penekanan kebisingan mode umum hingga 70 dB, membantu menjaga integritas sinyal, mengurangi emisi EMI, dan meningkatkan keandalan Ethernet dalam aplikasi jaringan industri dan tertanam.

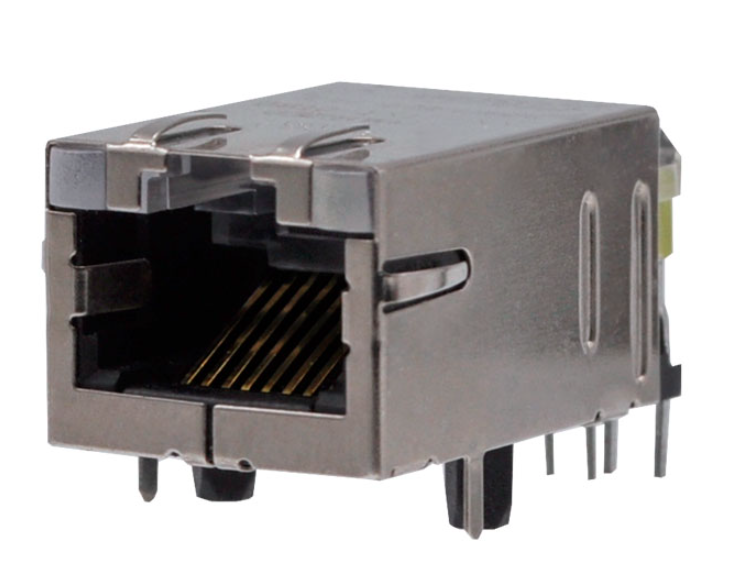

Gambar Konektor RJ45 08B1-1X1T-06-F

Spesifikasi Mekanik dan Material

Direkayasa untuk daya tahan dan sambungan listrik yang stabil, 08B1-1X1T-06-F menggunakan bahan premium yang dibuat untuk tahan terhadap proses manufaktur standar.

Perumahan

• PBT termoplastik suhu tinggi
• Peringkat tahan api UL94V-0

Pelapisan Kontak

• Pelapisan emas keras 15 mikro inci
• Peningkatan ketahanan terhadap korosi
• Peningkatan keandalan kontak

pin

• Kawat tembaga berlapis timah
• Diameter: 0,018 inci

Tameng

• Konstruksi paduan tembaga
• Lapisan nikel yang sudah dilapisi sebelumnya
• Kabel ground yang dicelupkan ke solder

Bahan-bahan ini memberikan daya tahan jangka panjang dan kinerja listrik yang stabil dalam lingkungan pengoperasian yang berat.

Kepatuhan dan Sertifikasi

08B1-1X1T-06-F memenuhi persyaratan industri utama:

• Standar Ethernet IEEE 802.3
• Kepatuhan lingkungan RoHS
• FCC Bagian 68 Subbagian F
• Komponen yang Diakui UL
• Sertifikasi cURus
• Persyaratan isolasi 1500Vrms

Nomor Berkas UL:

• E196366
• E169987

Sertifikasi ini membantu menyederhanakan persetujuan produk dan memastikan kompatibilitas penerapan global.

Pertanyaan yang Sering Diajukan

1. Apakah 08B1-1X1T-06-F cocok untuk Gigabit Ethernet?

Tidak. ICM ini dirancang khusus untuk aplikasi Fast Ethernet 10BASE-T dan 100BASE-TX. Gigabit Ethernet memerlukan arsitektur magnetik berbeda yang mendukung pengoperasian 1000BASE-T.

2. Apakah 08B1-1X1T-06-F mendukung PoE?

Tidak. Versi ini diklasifikasikan sebagai ICM RJ45 Non-PoE.

3. Tegangan isolasi apa yang disediakan modul?

Magnet terintegrasi menyediakan isolasi 1500Vrms, memenuhi persyaratan isolasi IEEE 802.3.

4. Apakah LED sudah termasuk?

Tidak. 08B1-1X1T-06-F adalah konfigurasi Tanpa LED yang dirancang untuk aplikasi yang tidak memerlukan indikasi status eksternal.

5. Gaya pemasangan apa yang digunakan?

Konektor ini menggunakan pemasangan melalui lubang untuk retensi mekanis yang kuat dan keandalan sambungan solder.
