Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: 0813-1X1T-43-F
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: $0.06-$0.35
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: di kapal stok hari ini
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 4600K. PCS/bulan
Jenis Produk: |
MagJacks (ICM) |
Nomor bagian: |
0813-1X1T-43-F |
Jumlah port: |
1x1 |
Kecepatan: |
1000base-t |
Tab EMI: |
Dengan |
Dipimpin: |
tanpa |
Sesuai Roh: |
YA-RoHS |
Suhu Operasional: |
0 ~ +70ºC |
Jenis Produk: |
MagJacks (ICM) |
Nomor bagian: |
0813-1X1T-43-F |
Jumlah port: |
1x1 |
Kecepatan: |
1000base-t |
Tab EMI: |
Dengan |
Dipimpin: |
tanpa |
Sesuai Roh: |
YA-RoHS |
Suhu Operasional: |
0 ~ +70ºC |

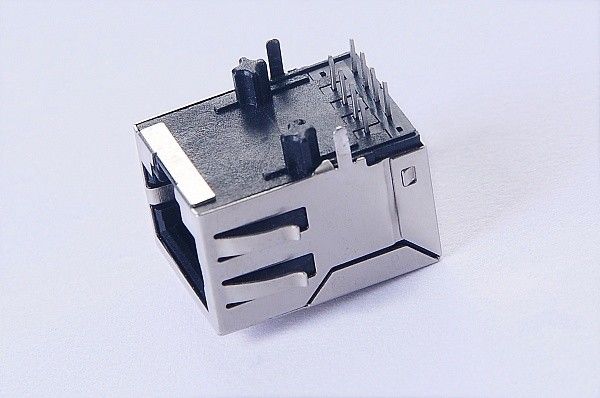

0813-1X1T-43-F adalah Modul Konektor Terintegrasi RJ45 (ICM) port tunggal (1x1) berkinerja tinggi yang dirancang untuk aplikasi 1000BASE-T (Gigabit Ethernet). MagJack® ini menggabungkan manfaat kepadatan tinggi dari konektor RJ45 standar industri dengan magnet yang dirancang secara presisi, memberikan integritas sinyal yang unggul, penekanan EMI, dan isolasi galvanik dalam satu komponen PCB yang menghemat ruang.
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | 0813-1X1T-43-F RJ45 Dengan Magnet |
| Jenis | MagJack / ICM |
| Jumlah Pelabuhan | 1x1 |
| Kecepatan | 1000BASE-T |
| Profil Tinggi | Standar |
| DIPIMPIN | TIDAK |
| Konfigurasi Pelabuhan | Tab Bawah |
| Peringkat PoE | Bukan PoE |
| Tipe Pemasangan | Melalui Lubang Gunung |
| Suhu Operasional | 0°C hingga +70°C |
| Tab EMI | Ya |
| Kepatuhan RoHS | Ya |
0813-1X1T-43-F adalah MagJack 1x1 RJ45 (Modul Konektor Terintegrasi, ICM) yang dirancang untuk aplikasi Ethernet 1000BASE-T. Ini menggabungkan konektor RJ45 dan magnet menjadi satu solusi kompak, membantu menyederhanakan desain PCB, mengurangi kompleksitas tata letak, dan mendukung kinerja Gigabit Ethernet yang andal.
Dibangun dengan profil ketinggian standar, orientasi port tab ke bawah, dan pemasangan melalui lubang, konektor ini adalah pilihan praktis untuk peralatan jaringan yang memerlukan retensi mekanis yang stabil dan integritas sinyal yang dapat diandalkan. Ini juga mencakup tab EMI dan mematuhi RoHS, sehingga cocok untuk desain jaringan industri dan komersial modern.
1. Rasio Putaran
TP1: 1CT : 1CT ±2%
TP2: 1CT : 1CT ±2%
TP3: 1CT : 1CT ±2%
TP4: 1CT : 1CT ±2%
2. OKL@ 100kHz / 100mVRMS: 8mA DC bias: 350µH mnt.
3. Kerugian Penyisipan
0,1MHz hingga 1MHz: -1,1 dB maks
1MHz hingga 65MHz: -0,5 dB maks
65MHz hingga 100MHz: -0,8 dB maks
100MHz hingga 125MHz: -1,2 dB maks
4. Kerugian Pengembalian (Minimum)
0,5MHz hingga 40MHz: -18 dB
40MHz hingga 100MHz: -12 + 20log(f/80MHz) dB
5. Penolakan Mode Umum ke Mode Umum:100kHz hingga 100MHz: -30 dB mnt
6. Penolakan Mode Umum ke Mode Diferensial:100kHz hingga 100MHz: -35 dB mnt
7. Tegangan Hipot / Isolasi:1500 Vrms atau 2250 VDC
MagJack 0813-1X1T-43-F adalah solusi serbaguna untuk berbagai perangkat berkemampuan Ethernet, termasuk:
Konektor RJ45 dengan magnet ini ideal untuk:
Karena magnet terintegrasi ke dalam konektor, desainnya bisa lebih kompak dan lebih mudah dirutekan.
Bagian ini dirancang untuk 1000BASE-T, sehingga sangat cocok untuk tautan Ethernet tembaga berkecepatan tinggi.
Konfigurasi tab ke bawah dan tidak ada desain LED mendukung tata letak panel depan dan papan yang efisien.
Tab EMI internal membantu meningkatkan kontrol kebisingan dan mendukung kinerja sistem yang lebih kuat.
Dengan kepatuhan RoHS, konektor ini sesuai dengan persyaratan lingkungan dan manufaktur modern.
