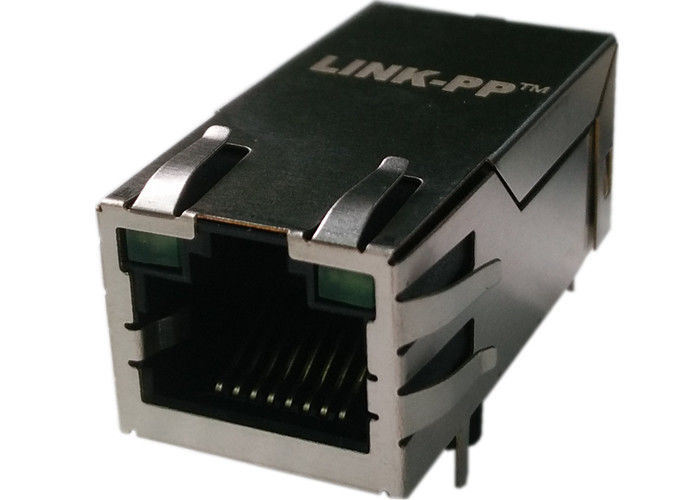

JK0-0177NL 1000BASE-T PoE+ RJ45 PoE+ RJ45 Connector (Tab-Up, 35W PSE, 2250VDC)

JK0-0177NL adalah Modul Konektor Terintegrasi (ICM) RJ45 Gigabit (1000BASE-T) berkinerja tinggi, port tunggal (1x1) dari seri PulseJack™ eksklusif. Direkayasa dengan arsitektur internal canggih yang menampilkan 12 pin sinyal diskrit dan 4 pin daya PoE+ terisolasi, JK0-0177NL sepenuhnya mematuhi spesifikasi IEEE 802.3at / IEEE 802.3bt.

Ini menyediakan daya berkelanjutan hingga 35W di situs PSE (15W–30W di situs PD) melalui 2 atau 4 pasangan sambil mempertahankan isolasi dielektrik 2250 VDC yang kuat. Menampilkan induktansi sirkuit terbuka (OCL) minimum terkemuka di industri sebesar 350 µH yang diverifikasi di bawah bias DC sisi saluran 20 mA, JK0-0177NL memastikan saturasi inti nol dalam pengaturan PoE berdaya tinggi. Terbungkus dalam bodi termoplastik tahan api UL 94 V-0 dengan peringkat MSL 1, ini dioptimalkan untuk perangkat keras jaringan berdensitas tinggi, kamera keamanan IP, pengontrol bangunan pintar, dan titik akses perusahaan.

1. Kinerja Umum & Lingkungan

2. Pengiriman Daya PoE & Karakteristik Listrik (@ 25°C)

100Ω±15Ω100Ω±15Ω)

3. Bahan, Ketahanan Mekanis & Konfigurasi LED

IF​=20 mADatasheet Konektor RJ45 JK0-0177NL

Pendalaman Rekayasa: Mengapa Memilih JK0-0177NL?

1. Toleransi Bias DC 20 mA: Mencegah Saturasi Inti di Bawah Arus Tidak Seimbang Tinggi

Sebagian besar ICM Gigabit generik hanya diberi peringkat untuk bias DC 11 mA di bawah standar IEEE 802.3 lama. Dalam instalasi PoE+ dunia nyata, ketidakcocokan resistansi pasangan kabel dapat menimbulkan offset DC loop yang tinggi.

Pulse JK0-0177NL menjamin OCL minimum 350 µH pada bias DC 20 mA, memberikan margin saturasi hampir dua kali lipat dari konektor konvensional. Ini mencegah penurunan induktansi, menstabilkan kerugian pengembalian frekuensi tinggi, dan sepenuhnya menghilangkan kehilangan paket atau kedipan taut pada jalur kabel yang panjang (hingga 100 meter).

2. Pemisahan Fisik 12-Sinyal + 4-Pin PoE Khusus

Berbeda dengan konektor terintegrasi umum yang menggabungkan sadapan tengah pada jejak sinyal internal, JK0-0177NL memiliki pemisahan fisik eksklusif dari 12 pin sinyal dan 4 pin daya PoE berukuran besar.

Dekopling Termal: Mengisolasi hingga 35W pemanasan DC berkelanjutan dari sinyal diferensial PHY yang sensitif.

• Pengurangan Crosstalk Ujung Dekat (NEXT): Meminimalkan kopling induktansi bersama antara transien injeksi daya dan transformator data.
• Rekomendasi Desain Perangkat Keras & Tata Letak PCB

1. Perutean PoE Arus Tinggi (4 Pin Daya):

Rute 4 jejak daya PoE khusus dengan lebar minimal 30 hingga 35 mil (untuk tembaga 1 oz) untuk mengakomodasi arus saluran berkelanjutan hingga 720 mA dengan kenaikan suhu minimal.

• Tempatkan poligon transfer termal lokal di bawah pin pengembalian daya untuk menghantarkan panas langsung ke bidang ground/daya internal.
• 2. Batas Jaga Jarak Isolasi 2250 VDC:

Pertahankan jarak absolut ≥ 2,0 mm antara sirkuit sisi saluran ujung depan (ground sasis/pelindung) dan sirkuit sisi PHY digital (ground logika) untuk lulus pengujian dielektrik 2250 VDC dengan aman.

3. Profil Termal Pematrian Gelombang:

Karena modul ini memiliki housing termoplastik MSL 1, modul ini siap untuk pematrian gelombang langsung dari kemasan. Suhu puncak yang direkomendasikan adalah maksimum 260°C selama tidak lebih dari 10 detik.

Informasi Sumber, Logistik & Pemesanan

Nomor Suku Cadang untuk Pemesanan:

• JK0-0177NL Standar Pengemasan:
•  Pengemasan baki anti-statis industri (karton pengiriman utama berlapis bantalan pelindung).Kepekaan Kelembaban:
•  JEDEC MSL 1 (tidak perlu dry-pack atau pemanggangan sebelum pematrian gelombang).Jumlah Pesanan Minimum (MOQ):
•  Jumlah baki penuh standar (Jumlah sampel didukung untuk prototipe).Waktu Tunggu Pabrik Standar:
•  6–10 Minggu (Hubungi meja penjualan kami untuk inventaris buffer dinamis).Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan operasional antara Pulse JK0-0177NL dan JXK0-0177NL?

A: Perbedaan utamanya terletak pada peringkat suhu operasi. JK0-0177NL ditentukan untuk lingkungan suhu komersial (0°C hingga +70°C). JXK0-0177NL dirancang dengan kawat magnetik dan pot suhu yang diperluas untuk menahan suhu industri (-40°C hingga +85°C). Kedua perangkat memiliki pinout, dimensi footprint, dan rasio belitan listrik yang identik.

Q2: Bisakah JK0-0177NL mendukung daya PoE 4-pasangan IEEE 802.3bt?

A: Ya. Meskipun JK0-0177NL awalnya ditargetkan untuk pengiriman 30W IEEE 802.3at (PoE+) melalui 2 pasangan (menggunakan koneksi saluran MX1 dan MX2, atau 15W menggunakan MX3/MX4), geometri transformator 4-saluran internal dan ekstraksi daya 4-pin khusus memungkinkannya untuk mendukung distribusi daya hingga 30W–80W di semua 4 pasangan di bawah standar IEEE 802.3bt yang lebih baru.

Q3: Mengapa bias DC 350 µH @ 20 mA penting untuk aplikasi PoE+?

A: Ketika arus DC tinggi mengalir melalui kabel Ethernet, ketidakcocokan resistansi antara pasangan konduktor menghasilkan bias DC yang tidak seimbang di seluruh belitan transformator. JK0-0177NL dijamin mempertahankan setidaknya 350 µH induktansi dengan bias arus DC 20 mA yang diterapkan, mencegah saturasi magnetik yang dapat mendistorsi sinyal diferensial Ethernet dan menyebabkan kehilangan paket.

Q4: Transceiver PHY Ethernet mana yang kompatibel dengan JK0-0177NL?

A: Rasio belitan 1CT:1CT standar di keempat saluran diferensial membuat JK0-0177NL kompatibel secara universal dengan semua Gigabit Ethernet PHY mode arus dan mode tegangan terkemuka, termasuk IC dari TI, Marvell, Broadcom, Realtek, dan Microchip.
