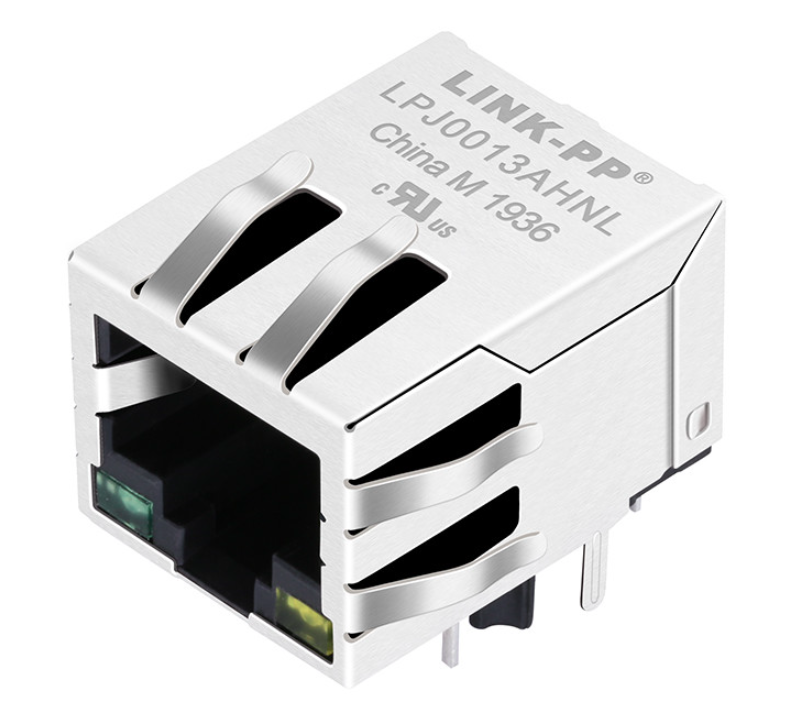

RB1-125BAG1A |
DIBUAT DI CINA: |
LPJ0013AHNL |
Jenis Produk: |
Konektor MagJack RJ45 dengan trafo |
Indikator Led: |
Hijau kuning |
Pelindung EMI: |
Terlindung |
Aplikasi Ethernet: |
10/100base-t |
Perlindungan Isolasi: |
bawaan |
Tipe Pemasangan: |
Melalui Lubang, Sudut Kanan |
hal: |
RB1-125BAG1A |
DIBUAT DI CINA: |
LPJ0013AHNL |
Jenis Produk: |
Konektor MagJack RJ45 dengan trafo |
Indikator Led: |
Hijau kuning |
Pelindung EMI: |
Terlindung |
Aplikasi Ethernet: |
10/100base-t |
Perlindungan Isolasi: |
bawaan |
Tipe Pemasangan: |
Melalui Lubang, Sudut Kanan |
PeraturanRB1-125BAG1A RJ45 1 × 1 dengan Transformeradalah kinerja tinggikonektor MagJack RJ45 terintegrasidirancang untukAplikasi Ethernet 10/100Base-TKonektor RJ45 berport tunggal ini mengintegrasikanTransformer LAN (magnetik),Perisai EMI dengan jari pengantar, danIndikator LED berwarna gandake dalam paket persegi lurus dengan lubang yang kompak.
Dirancang untuk peralatan jaringan Ethernet yang membutuhkan integritas sinyal yang andal, penindasan EMI, dan integrasi PCB hemat ruang, RB1-125BAG1A mendukungFungsi AutoMDIX, memenuhi persyaratan kinerja listrik yang menuntut, dan memberikan penolakan mode umum yang sangat baik, kehilangan penyisipan yang rendah, dan perlindungan isolasi.
Ini.Konektor RJ45 dengan transformer terintegrasi dan LEDsangat cocok untuk aplikasi termasukSwitch Ethernet, router, peralatan jaringan industri, pengontrol tertanam, gateway IoT, dan perangkat komunikasi.

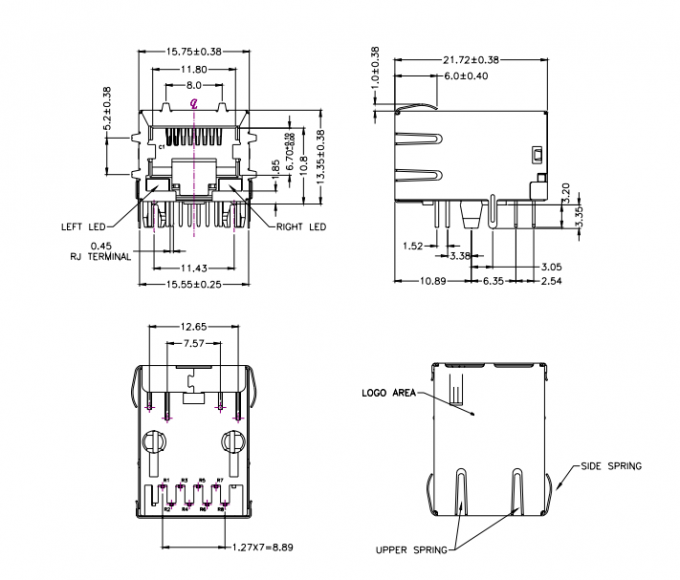

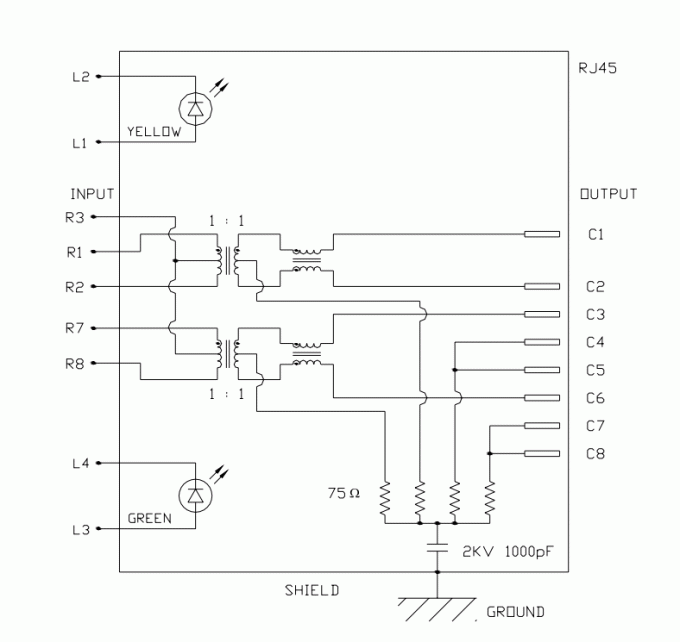

| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Konektor RJ45 dengan transformator terintegrasi |
| Nomor Bagian | RB1-125BAG1A |
| Jenis konektor | RJ45 Modular Jack (MagJack) |
| Konfigurasi | 1×1 Single Port |
| Aplikasi | 10/100Base-T Ethernet |
| Magnetik Terintegrasi | Ya, aku tahu. |
| Indikator LED | Ya, aku tahu. |
| Warna LED | Hijau / Kuning |
| Perisai | Dilindungi dengan EMI Finger |
| Tipe pemasangan | Melalui Lubang |
| Orientasi PCB Mount | Sudut kanan (90°) |
| Arahan Tab | Di bawah. |
| Jumlah Baris | 1 |
| Jumlah Core per Jack | 4 |
| Kemasan | Tray |
| Parameter | Spesifikasi |
|---|---|
| Tinggi di atas PCB | 0.525" (13.33mm) |
| Konfigurasi Pelabuhan | Pelabuhan tunggal |
| Gaya Penghentian | Solder |
| Bahan Kerang | Baja tahan karat |
| Ketebalan Kerang Depan | 0.20mm |
| Ketebalan Kerang Belakang | 0.20mm |
| Kaki yang mengikat | Pre-soldering |
| Bahan perumahan | Termoplastik Suhu Tinggi |
| Warna rumah | Hitam |
| Rating Api | UL94 V-0 |
| komponen | Bahan | Spesifikasi |
|---|---|---|
| Terminal RJ45 | Fosfor Perunggu | Ketebalan 0,30 mm |
| Area kontak selesai | Gold Flash | |
| Solder Tail Finish | 100 μ" Min Tin | |
| Pengecoran | 50 ~ 100 μm nikel | |
| Terminal Masukan | Tembaga | Ketebalan 0,35 mm |
| Link Terminal | Tembaga | Ketebalan 0,25 mm |
| Kontak Selesai | Gold Flash | |
| Bahan Perisai | Baja tahan karat |
| Parameter | Spesifikasi |
|---|---|
| Suhu operasi | 0°C sampai +70°C |
| Suhu penyimpanan | -40°C sampai +85°C |
| Kondisi Penyimpanan | Perlindungan terhadap korosi dan kerusakan fisik |
| Parameter | Spesifikasi |
|---|---|
| Kecepatan Ethernet | 10/100Base-T |
| Impedansi | 100Ω Filter Low Pass yang Seimbang |
| Dukungan AutoMDIX | Ya, aku tahu. |
| Jumlah Pelabuhan | 1 |
| Jenis Transformer | Magnetik LAN terintegrasi |
| Parameter | Spesifikasi |
|---|---|
| Induktansi primer | 350 μH Min |
| Kondisi pengujian | 100kHz, 0,1V, 8mA DC Bias |
| Isolasi Masuk | 1500VAC / 60 detik |
| Isolasi DC | 2250VDC / 60 detik |
Modul magnetik terintegrasi RB1-125BAG1A dirancang untuk mempertahankan transmisi sinyal Ethernet yang dapat diandalkan melalui penyaringan dan penekanan kebisingan yang dioptimalkan.
| Jangkauan Frekuensi | Kinerja |
|---|---|
| 1~100MHz | -1,0dB Max |
| Jangkauan Frekuensi | Kinerja |
|---|---|
| 1 ~ 30MHz | -18dB Min |
| 30~60MHz | -16dB Min |
| 60~80MHz | -12dB Min |
| Parameter | Kinerja |
|---|---|
| Penolakan Mode Umum (CMR) | -30dB Min @1~100MHz |
| Swara lintas | -30dB Min @1~100MHz |
Tidak seperti konektor RJ45 tradisional yang membutuhkan trafo LAN eksternal, RB1-125BAG1A menggabungkan:
menjadi satu komponen kompak, mengurangi kompleksitas PCB dan biaya perakitan.
Dengan:
konektor memastikan komunikasi Ethernet 10/100Mbps yang stabil.
Kombinasi dari:
memberikan daya tahan yang sangat baik untuk operasi jangka panjang.
RB1-125BAG1A mendukungAplikasi Ethernet 10/100Base-T, menyediakan konektivitas Fast Ethernet yang andal untuk peralatan jaringan.
MagJack RJ45 ini mengintegrasikan magnet Ethernet, menghilangkan kebutuhan untuk transformer LAN eksternal terpisah.
Ya, RB1-125BAG1A mendukungAutoMDIX, memungkinkan deteksi otomatis dan koreksi kabel Ethernet mengirim dan menerima pasangan.
Konektor menggunakanDesain pemasangan sudut kanan melalui lubang, memberikan stabilitas mekanik yang kuat untuk perakitan PCB.
Ya, ini memiliki integrasiindikator LED hijau/kuninguntuk pemantauan status koneksi Ethernet dan aktivitas.
Transformer terintegrasi memberikan induktansi primer minimum350μH pada 100kHz dengan bias DC 8mA.
Ya, RB1-125BAG1A memiliki perisai stainless steel dengan EMI grounding fingers untuk mengurangi interferensi elektromagnetik.
Kisaran suhu operasi adalah0°C sampai +70°C, dengan kapasitas penyimpanan dari-40°C sampai +85°C.
MagJack RJ45 terintegrasi umumnya digunakan dalam switch Ethernet, router, pengontrol industri, perangkat IoT, sistem tertanam, dan peralatan komunikasi.
Ya, karena transformator terintegrasi ke dalam RJ45 konektor, dapat menyederhanakan desain PCB dan mengurangi jumlah komponen dibandingkan dengan solusi terpisah.
