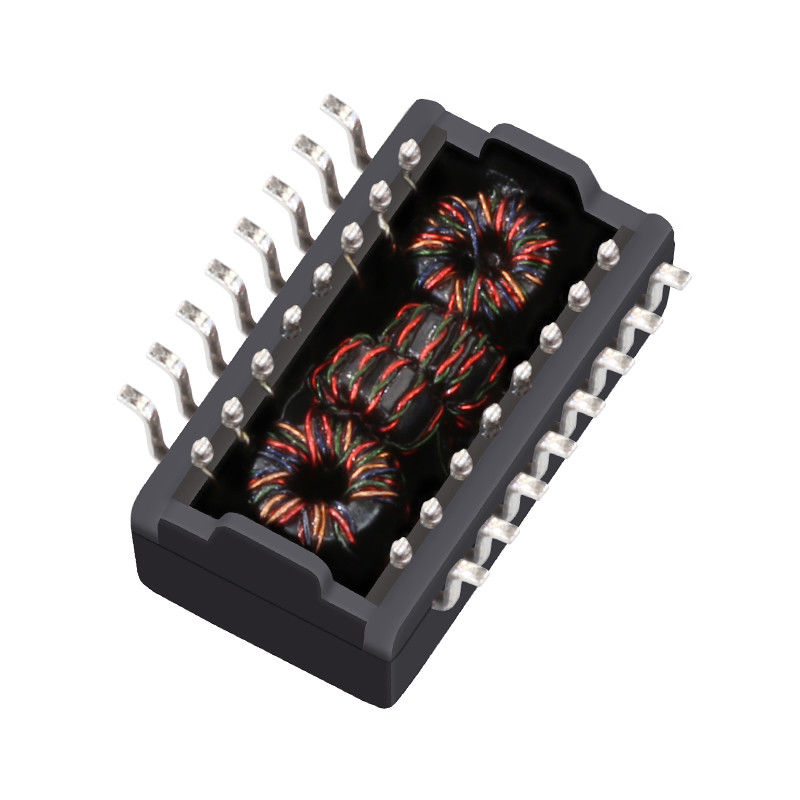

TG110-A050N2LF 10/100BASE-TX Transformator Ethernet Otomotif SMT

PeraturanTG110-A050N2LFadalah sebuah transformator SMT (Surface Mount Technology) berkinerja tinggi, kelas otomotif yang dirancang khusus untuk aplikasi Ethernet 10/100BASE-TX. Diproduksi oleh Halo Electronics,komponen single-port ini sepenuhnyaKualifikasi AEC-Q200, memastikan tingkat keandalan dan daya tahan tertinggi yang diperlukan untuk lingkungan otomotif yang ketat.

Dirancang dengan jejak SMD yang kompak, TG110-A050N2LF menyediakan isolasi galvanik kritis dan pengkondisian sinyal,menjadikannya komponen penting untuk komunikasi data berkecepatan tinggi di kendaraan modern.

• Keandalan Kelas Otomotif:Sesuai denganAEC-Q200standar, yang menjamin kinerja di bawah tekanan mekanik dan perubahan lingkungan.
• Integritas sinyal yang dioptimalkan:Ciri-ciriRasio putaran 1CT:1CTuntuk kedua saluran pemancar dan penerima, memberikan pencocokan impedansi yang sangat baik.
• Isolasi Tinggi:Tawaran1500Vrms Hi-Potperlindungan, melindungi chip PHY sensitif dari lonjakan tegangan dan kebisingan.
• Parasit rendah:Dengan kapasitas inter-winding maksimum (Cw/w) dari hanya35pFdan rendahDCR 0,9Ω, itu meminimalkan distorsi sinyal dan kehilangan sisipan.
• Kemasan SMT yang kuat:Dirancang untuk pemasangan otomatis pick-and-place, mengurangi biaya manufaktur dan meningkatkan efisiensi ruang PCB.

Spesifikasi Teknis Transformer SMT 10/100BASE-TX

Aplikasi khas Transformer Ethernet Otomotif TG110-A050N2LF

• Sistem infotainment otomotif
• Konektivitas Ethernet di dalam kendaraan
• Modul komunikasi 10/100BASE-TX
• Perangkat keras jaringan otomotif
• Desain magnetik SMD kompak yang membutuhkan kualifikasi AEC-Q200

Kualitas & Kepatuhan

TG110-A050N2LF bebas timbal dan sesuai RoHS. kualifikasi AEC-Q200 berarti bahwa ia telah menjalani tes ekstensif untuk siklus suhu, kelembaban bias, kejut mekanis,dan getaran, memastikan memenuhi tuntutan ketat dari rantai pasokan otomotif global.

FAQ Tentang Transformer Ethernet AEC-Q200

TG110-A050N2LF cocok untuk insinyur yang mencari trafo yang menyeimbangkan kinerja listrik dengan kualifikasi otomotif.350μH OCL,DCR rendah 0,9Ω, danBatas kapasitas 35pFmendukung transmisi sinyal yang efisien, sementaraRating hi-pot 1500Vrmsmenambahkan keandalan isolasi untuk aplikasi Ethernet.

T1: Untuk apa TG110-A050N2LF digunakan?

Ini adalah transformer Ethernet otomotif SMD single-port 10/100BASE-TX yang dirancang untuk infotainment otomotif dan sistem jaringan serupa.

T2: Apakah TG110-A050N2LF memenuhi syarat AEC-Q200?

Ya, lembar datanya menjelaskannya sebagai AEC-Q200.

T3: Apa rasio belokan TG110-A050N2LF?

Rasio belokan adalah 1CT:1CT.

T4: Apa kisaran suhu operasi?

Kisaran suhu operasi yang tercantum adalah 0 sampai +70°C.

T5: Apa peringkat isolasi yang diberikan?

Transformer ditentukan pada 1500Vrms hi-pot.
