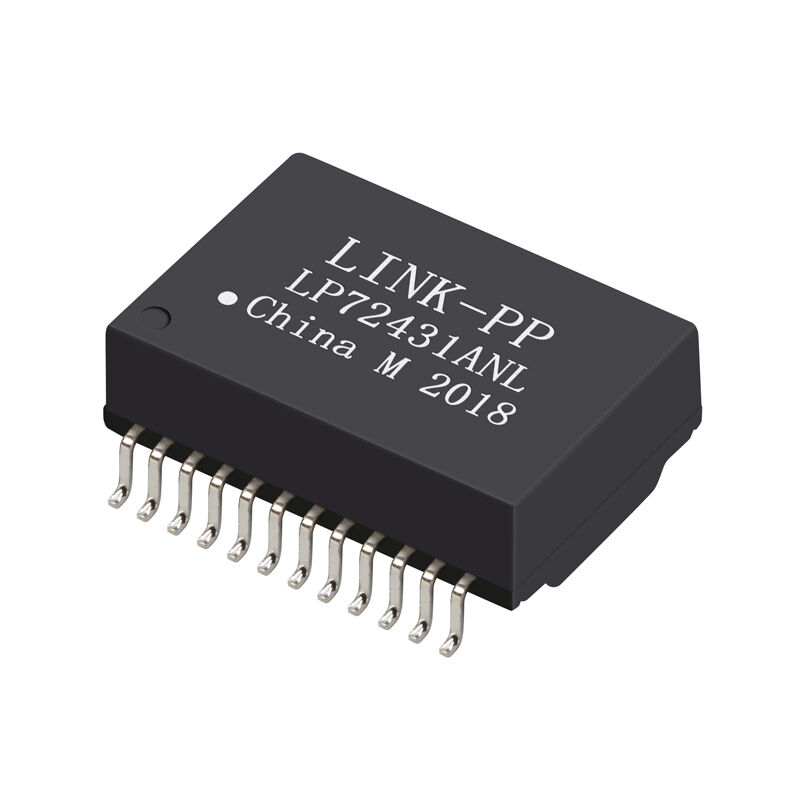

LP72431ANL 10GBASE-T Transformer Module untuk PoE++ IEEE 802.3bt

Aplikasi & Kepatuhan LP72431ANLModul Transformer 10GBASE-T

Primary Applications

• Sistem Ethernet 10GBASE-T
• Peralatan Sumber Daya PoE++ (PSE)
• Perangkat bertenaga (PD)
• Perangkat SOHO (misalnya, modem ADSL)
• LAN-on-Motherboard (LOM)
• Hub Ethernet dan switch
• Peralatan jaringan perusahaan dan industri

Standar & Sertifikasi

• Sesuai denganIEEE 802.3bt (PoE++)
• UL Certified File No.E484653
• Memenuhi RoHS

LP72431ANL Karakteristik Mekanis dan Lingkungan

Spesifikasi Listrik (@25°C)

1. Menghidupkan rasio

Konfigurasi yang seimbang di tengah memastikan pencocokan impedansi yang tepat antara PHY dan sisi kabel.

2. Induktansi Open Circuit (OCL)

Dioptimalkan untuk transmisi 10G frekuensi tinggi sambil mendukung kondisi bias PoE ++ DC.

3. Kapasitas arus DC

Dirancang untuk PoE++ kebutuhan pengiriman daya tinggi.

4. Isolasi Hi-Pot

Memberikan isolasi yang diperkuat antara sirkuit primer dan sekunder.

5. Kerugian Penempatan

Kerugian penyisipan yang rendah mendukung kinerja diagram mata 10GBASE-T yang stabil di pita frekuensi yang diperpanjang.

6. Pengembalian Kerugian (Minimal)

Memastikan pencocokan impedansi yang tepat dan meminimalkan refleksi sinyal.

7. Crosstalk

8. Berbeda dengan Penolakan Mode Umum

Penghapusan efektif dari EMI dan kebisingan mode umum di lingkungan Ethernet berkecepatan tinggi.

LP72431ANL 10GBASE-T PoE++ Transformer Module Data Sheet

Keuntungan Teknikal Utama dari LP72431ANL 10G PoE++ Transformer

• Dioptimalkan untukKinerja frekuensi tinggi 10GBASE-T
• Dukungan1000mA arus DC terus menerusuntuk PoE++
• Isolasi 1500Vrms untuk keamanan yang ditingkatkan
• Kisaran suhu industri (-40°C sampai +85°C)
• Paket SMD kompak 24-pin
• Dirancang untuk perakitan otomatis (Tape & Reel)

Ringkasan SMT 10G LAN Transformer

LP72431ANL adalahModul transformator 10GBASE-T PoE++menggabungkan:

• Integritas sinyal frekuensi tinggi (1500MHz)
• Penghapusan EMI yang kuat
• Kemampuan penanganan arus tinggi
• Keandalan suhu industri
• Kepatuhan IEEE 802.3bt

Ini sangat ideal untuk switch Ethernet 10G generasi berikutnya, peralatan PoE ++ industri, dan infrastruktur jaringan berkinerja tinggi yang membutuhkan transmisi data yang stabil dan pengiriman daya tinggi.

LP72431ANL 10G PoE++ LAN Magnetics FAQ

1. Apa itu LP72431ANL dan aplikasi apa yang dirancang untuk?

Jawabannya:
LP72431ANL adalah10GBASE-T PoE++ LAN modul transformer magnetikdirancang untuk Ethernet kecepatan tinggi dengan pengiriman daya yang ditingkatkan.Aplikasi IEEE 802.3bt (PoE++), di mana keduanyaTransmisi data 10Gdankapasitas arus DC yang tinggiAplikasi khas termasuk switch perusahaan, peralatan sumber daya PoE ++ (PSE), perangkat bertenaga (PD), dan sistem jaringan berkinerja tinggi.

2. Apa yang membuat LP72431ANL cocok untuk aplikasi PoE++?

Jawabannya:
LP72431ANL memiliki kemampuan penanganan arus DC yang tinggi1000mA terus menerus @57VDC, isolasi yang diperkuat (1500 Vrms), dan magnetis frekuensi tinggi yang dioptimalkan.beban daya PoE++sementara mempertahankan integritas sinyal 10G yang stabil di seluruh link LAN.

3Apakah LP72431ANL sesuai dengan standar industri?

Jawabannya:
LP72431ANL sepenuhnya sesuai denganIEEE 802.3bt, standar yang mendefinisikan persyaratan PoE++ untuk kedua pengiriman daya dan kinerja sinyal Ethernet.Sertifikasi UL (nomor file E484653)dan bertemuKepatuhan lingkungan RoHS.

4. Apa rasio putaran dari trafo ini?

Jawabannya:
Transformer LP72431ANL dilengkapi dengan1CT: 1CT ± 5%rasio putaran pusat untuk semua saluran. konfigurasi yang seimbang ini memastikan pencocokan impedansi yang tepat antara Ethernet PHY dan kabel, yang sangat penting untuk menjagaKinerja link 10GBASE-T.

5Apa kinerja listrik yang dapat diharapkan pada frekuensi tinggi?

Jawabannya:
LP72431ANL dirancang untuk mendukung sinyal pita lebar dari 1 MHz hingga 500 MHz, termasuk kehilangan penempatan yang rendah dan kehilangan pengembalian yang terkendali yang membantu menjaga integritas sinyal untuk aplikasi 10G:

• Kerugian Penempatan:hingga -3,0 dB (400 ∼500 MHz)
• Kembali kerugian:≥ -18 dB dalam pita frekuensi utama
• Transceiver:-25 dB
• CMRR:Tipikal -20 dB

Spesifikasi ini mendukung kuatKinerja transmisi 10GBASE-Tdan EMI rendah.

6Apakah LP72431ANL dapat beroperasi di lingkungan industri?

Jawabannya:
Ya. LP72431ANL memiliki luaskisaran suhu operasi dari -40°C sampai +85°C, sehingga cocok untuk peralatan jaringan industri, kandang luar, dan aplikasi yang menuntut panas.250°C selama 5 detik.

7Paket mekanik apa yang digunakan LP72431ANL?

Jawabannya:
LP72431ANL datang dalamPerangkat pemasangan permukaan 24 pin (SMD)Paket yang biasanya dikirimkan dalamTape & ReelUntuk perakitan otomatis. paket kompak secara terukur mengurangi jejak papan sambil memberikan stabilitas mekanik yang kuat.

8Bagaimana LP72431ANL menangani gangguan dan penghapusan kebisingan?

Jawabannya:
LP72431ANL mencakup magnetik terintegrasi yang dioptimalkan untuk sinyal diferensial dan penolakan kebisingan mode umum.EMI dan peningkatan kinerja kesalahan bitdalam lingkungan 10G berkecepatan tinggi.

9. Apakah LP72431ANL cocok untuk aplikasi rumah pintar dan SOHO?

Jawabannya:
Ya, LP72431ANL cocok untuk perangkat SOHO (Small Office/Home Office) seperti modem ADSL atau port LAN terintegrasi.Kapasitas arus tinggi dan kisaran suhu industri membuatnya sangat berharga disistem PoE++ perusahaan dan industridi mana kinerja dan keandalan sangat penting.

10Bagaimana desainer harus memvalidasi LP72431ANL dalam sistem mereka?

Jawabannya:
Insinyur desain harus memvalidasi LP72431ANL sebagai bagian dariEthernet PHY, magnetik, dan tata letak desain bersamaPemeriksaan penting termasuk:

• Pengukuran integritas sinyal (diagram mata, parameter S)
• Pengelolaan bias DC di bawah beban PoE++
• Kehilangan pengembalian dan kehilangan penyisipan di pita frekuensi utama
• Pengujian isolasi dan daya tahan dielektrik

Menggabungkan evaluasi ini memastikan kinerja dan kepatuhan sistem yang optimal.

11. Apa keuntungan dari AutoMDX terintegrasi?

Jawabannya:
PeraturanAutoMDXkemampuan menyederhanakan konektivitas antarmuka jaringan dengan secara otomatis mendeteksi dan mengkonfigurasi pasangan pemancar / penerima yang tepat..

12Di mana saya bisa menemukan lembar data lengkap dan jejak PCB?

Jawabannya:
Lembar data lengkap dengan spesifikasi listrik, penugasan pin, tata letak PCB yang direkomendasikan, dan gambar mekanik tersedia diSitus web resmi LINK-PPUntuk dukungan teknis, silakan hubungi perwakilan penjualan atau rekayasa LINK-PP.
