Nama Produk: |

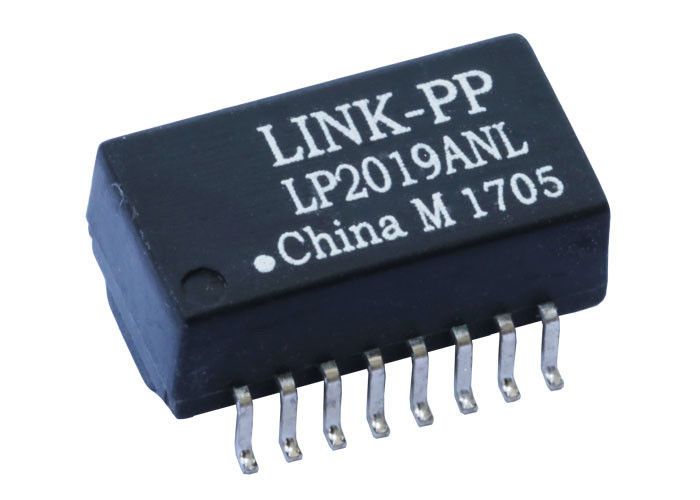

Modul Magnet Ethernet LP2019NL |
standar Ethernet: |
IEEE 802.3 10/100BASE-TX |
Dukungan POE: |
Ya (hingga 600 mA) |
Kasus penggunaan: |
Telepon VoIP, telepon IP, switch Ethernet |
Turn Rasio: |
1CT:1CT (TX/RX) |
Tegangan isolasi: |
1500 VRM |
Suhu Operasional: |
0 ° C hingga +70 ° C |
Tipe Pemasangan: |
Pemasangan Permukaan |
Kepatuhan: |
ROHS |
Pabrikan: |
Pemasok Transformator LAN LINK-PP |
Nama Produk: |
Modul Magnet Ethernet LP2019NL |
standar Ethernet: |
IEEE 802.3 10/100BASE-TX |
Dukungan POE: |
Ya (hingga 600 mA) |
Kasus penggunaan: |
Telepon VoIP, telepon IP, switch Ethernet |
Turn Rasio: |
1CT:1CT (TX/RX) |
Tegangan isolasi: |
1500 VRM |
Suhu Operasional: |
0 ° C hingga +70 ° C |
Tipe Pemasangan: |
Pemasangan Permukaan |
Kepatuhan: |
ROHS |
Pabrikan: |
Pemasok Transformator LAN LINK-PP |
adalah solusi transformator Ethernet ringkas yang siap-PoE yang dirancang untuk aplikasi Fast Ethernet. Dengan tegangan isolasi tinggi, kinerja EMI yang sangat baik, dan kepatuhan terhadap standar IEEE 802.3, LP2019NL adalah pilihan yang andal untuk telepon VoIP, telepon IP, dan peralatan jaringan Ethernet.LP2019NL adalah modul magnetik Ethernet 10/100BASE-TX yang ringkas, dirancang untuk aplikasi VoIP, LAN, dan Power over Ethernet (PoE). Ia mengintegrasikan transformator isolasi berkinerja tinggi yang dioptimalkan untuk integritas sinyal Fast Ethernet sekaligus mendukung pengiriman daya PoE hingga , sehingga cocok untuk telepon IP dan perangkat bertenaga PoE lainnya.Ringkasan
LP2019NL banyak digunakan dalam peralatan jaringan SOHO, desain LAN-on-Motherboard (LOM), hub Ethernet, sakelar, telepon IP, dan modem ADSL, di mana transmisi data yang stabil dan isolasi yang andal sangat penting.
Diproduksi untuk memenuhi penuh dan peringkat suhu solder reflow puncak dan dinilai untuk suhu solder puncak 250 °C, LP2019NL menawarkan kemampuan manufaktur yang sangat baik dan keandalan jangka panjang.
| Nilai / Kondisi | Suhu Pengoperasian |
|---|---|
| TX: 1CT : 1CT RX: 1CT : 1CT | Kehilangan Penyisipan |
| 0.1–100 MHz: -1.0 dB Maks | Kehilangan Balik |
| 0.1–30 MHz: -18 dB Min |
30–60 MHz: -13 dB Min 60–80 MHz: -12 dB Min Crosstalk |
| 0.1–100 MHz: -35 dB Min | Penolakan Mode Diferensial-ke-Mode Umum (DCMR) |
| 30 MHz: -42 dB Min |
60 MHz: -36 dB Min 100 MHz: -33 dB Min Rasio Penolakan Mode Umum (CMRR) |
| 1–100 MHz: -40 dB Tipikal | Induktansi (OCL) |
| Pin 1–3, 6–8: 350 µH Min @ 100 kHz, 0.1 V, Bias DC 8 mA | Resistansi DC (DCR) |
| Pin 1–3, 6–8: 0.9 Ω Maks | Induktansi Kebocoran (LK) |
| 1–3 (Ikat: 16+14): 0.5 µH Maks @ 100 kHz, 0.1 V |
6–8 (Ikat: 11+9): 0.5 µH Maks @ 100 kHz, 0.1 V Kapasitansi Antar-lilitan (Cw/w) |
| (1–3), (16–14): 28 pF Maks @ 100 kHz, 0.1 V |
(6–8), (11–9): 28 pF Maks @ 100 kHz, 0.1 V Tegangan Isolasi |
| 1500 Vrms | Spesifikasi Lingkungan & Mekanik |
| Nilai / Kondisi | Suhu Pengoperasian |
|---|---|
| 0 °C hingga +70 °C | Kepatuhan RoHS |
| Ya (akhiran NL) | Jenis Paket |
| Pemasangan Permukaan | Dimensi Bodi |
| Panjang: 12.70 mm Lebar: 8.89 mm (tipikal) Tinggi: 7.15 mm maks | Konfigurasi Pin & Deskripsi Sirkuit LP2019NL |
Sisi TX:
Aplikasi Umum Modul Magnetik PoE
antarmuka Ethernet 10/100BASE-TX untuk menyediakan isolasi sinyal, pencocokan impedansi, dan penekanan kebisingan. Ini umumnya digunakan dalam telepon VoIP, telepon IP, sakelar Ethernet, dan peralatan jaringan SOHO.Ringkasan
aplikasi Ethernet yang mendukung PoE dan mendukung arus kontinu hingga 600 mA, sehingga cocok untuk telepon IP dan perangkat bertenaga PoE lainnya.Q3: Apakah LP2019NL kompatibel dengan standar IEEE 802.3?
persyaratan listrik dan isolasi IEEE 802.3 10/100BASE-TX dan cocok untuk desain Fast Ethernet PHY.Q4: Berapa rasio lilitan LP2019NL?
rasio lilitan 1CT:1CT pada saluran transmisi (TX) dan penerimaan (RX), memastikan simetri sinyal dan kompatibilitas PHY.Q5: Tegangan isolasi apa yang disediakan LP2019NL?
1500 Vrms, memenuhi persyaratan keselamatan dan isolasi Ethernet standar.Q6: Apakah LP2019NL cocok untuk desain VoIP dan telepon IP?
aplikasi VoIP dan telepon IP, menawarkan kehilangan penyisipan yang rendah, penolakan kebisingan mode umum yang kuat, dan penanganan daya PoE yang andal.Q7: Apakah LP2019NL sesuai RoHS?
Akhiran NL menunjukkan kepatuhan RoHS penuh dan peringkat suhu solder reflow puncak 250 °C.Ringkasan
adalah solusi transformator Ethernet ringkas yang siap-PoE yang dirancang untuk aplikasi Fast Ethernet. Dengan tegangan isolasi tinggi, kinerja EMI yang sangat baik, dan kepatuhan terhadap standar IEEE 802.3, LP2019NL adalah pilihan yang andal untuk telepon VoIP, telepon IP, dan peralatan jaringan Ethernet.
