Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: H16120SCG
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$1.2
Kemasan rincian: T&R
Waktu pengiriman: Sekitar 3-5 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 5kk/bulan
Spesifikasi: |
H16120SCG |
P/N: |
LP2019NL |
Kecepatan: |
10/100base-t |
Jumlah port: |
Lajang |
Tipe Pemasangan: |
Surface Mount (SMT) |
PoE: |
Mendukung |
Suhu Operasional: |
-40 ° C hingga +85 ° C |
Tingkat MSL: |
3 |
Ukuran: |
12,70×7,00×9,50mm |
Sampel Gratis: |
Tersedia 1-3 buah |
Spesifikasi: |
H16120SCG |
P/N: |
LP2019NL |
Kecepatan: |
10/100base-t |
Jumlah port: |
Lajang |
Tipe Pemasangan: |
Surface Mount (SMT) |
PoE: |
Mendukung |
Suhu Operasional: |
-40 ° C hingga +85 ° C |
Tingkat MSL: |
3 |
Ukuran: |
12,70×7,00×9,50mm |
Sampel Gratis: |
Tersedia 1-3 buah |

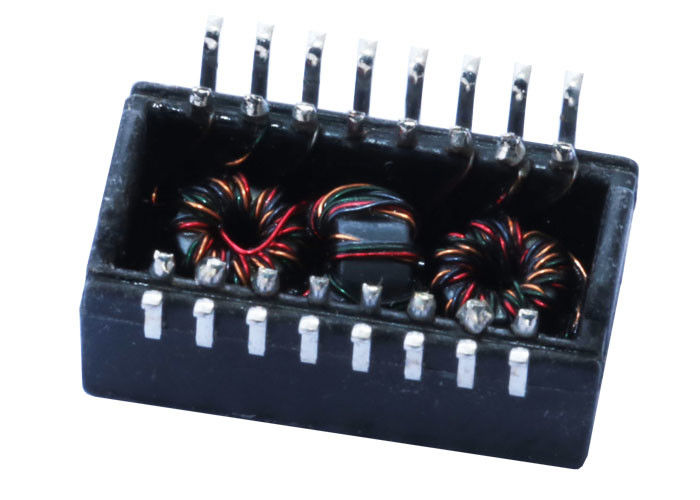

The H16120SCG adalah transformator magnetik LAN PoE berkinerja tinggi yang dirancang untuk aplikasi Ethernet yang membutuhkan integritas sinyal yang stabil, isolasi tinggi, dan kemampuan Power over Ethernet (PoE) yang andal. Ini dioptimalkan untuk sistem yang sesuai dengan IEEE 802.3at (PoE+) dan mendukung sakelar Ethernet kelas perusahaan, kamera IP, titik akses nirkabel, dan peralatan jaringan industri.
Dengan jejak yang ringkas dan karakteristik listrik yang kuat, H16120SCG memberikan redaman penyisipan yang sangat baik, redaman balik, dan kinerja crosstalk di seluruh pita frekuensi Ethernet penuh hingga 100 MHz.
| Parameter | Spesifikasi |
|---|---|
| Induktansi Sirkuit Terbuka (OCL) | 350 µH Min @ 100 kHz, 0.2 V, Bias DC 8 mA |
| Kemampuan Arus | 720 mA (sesuai dengan IEEE 802.3at) |
| Induktansi Kebocoran (LL) | 0.5 µH Maks @ 100 kHz, 0.2 V |
| Kapasitansi Antar-lilitan (Cw/w) | 20 pF Tip @ 100 kHz, 0.2 V |
| Resistansi DC (DCR) | 1.4 Ω Maks |
| Rasio Lilitan | 1CT:1CT (TX) / 1CT:1CT (RX) ±2% |
| Polaritas | 1–16, 6–11 Sejalan |
The Transformator LAN Magnetik PoE H16120SCG menggabungkan kinerja listrik yang tinggi, isolasi yang kuat, dan kemampuan arus PoE+ dalam paket SMT yang ringkas. Ini adalah solusi ideal bagi perancang yang mencari komponen magnetik Ethernet yang andal dan sesuai standar untuk peralatan jaringan perusahaan dan industri.
