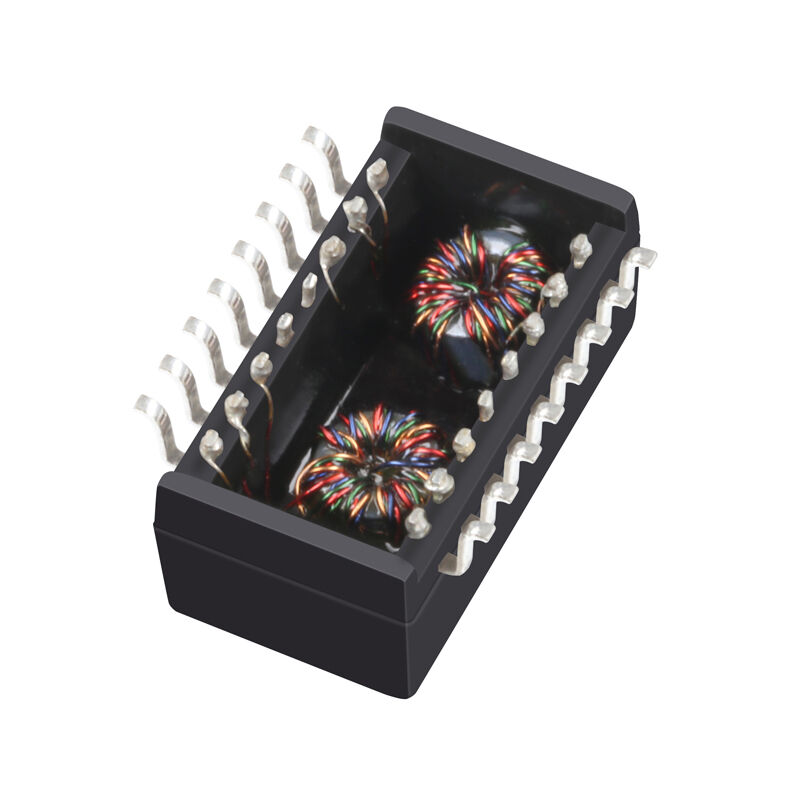

LP1197NL 10/100Base-TX PoE LAN Transformer Module Single-Port

LP1197NL Spesifikasi PoE Magnetics

PeraturanLP1197NLadalah10/100Base-TX single-port PoE LAN transformer moduledidesain untuk perangkat Ethernet yang membutuhkandukungan untuk transmisi data yang dapat diandalkan dan Power over Ethernet (PoE)Dibangun dengankonstruksi open framedan dioptimalkan untukPerangkat pemasangan permukaan (SMT), LP1197NL mengintegrasikan transformator isolasi dan komponen penyaring untuk memastikan integritas sinyal, penindasan EMI, dan pengiriman daya yang aman melalui kabel Ethernet pasangan bengkok.

Sesuai denganSpesifikasi Ethernet IEEE 802.3dan menampilkanIsolasi 1500 Vrms, LP1197NL banyak digunakan dalamPeralatan VoIP, perangkat jaringan SOHO, desain LAN-on-Motherboard (LOM), switch Ethernet, dan sistem embedded yang mendukung PoE.

Spesifikasi Listrik (@ 25 °C)

Fitur Utama Power Over Ethernet Transformer

• 10/100Base-TX PoE LAN modul magnetik, port tunggal
• Dirancang untukAplikasi PoE Ethernet
• 1Rasio giliran:1untuk pemancar dan penerima
• Konstruksi open frameuntuk desain yang kompak dan hemat biaya
• Integritas sinyal yang sangat baikdengan kerugian penempatan rendah dan kerugian pengembalian tinggi
• TinggiPenolakan kebisingan mode umum (DCMR)untuk peningkatan kinerja EMI
• Tegangan isolasi 1500 Vrmsuntuk operasi PoE yang aman
• Paket pemasangan permukaan, pita & reel yang disediakan
• RoHS sesuai, bebas timah
• Sertifikat UL(File No.E484635)
• Dukunganpemasangan aliran balik SMT otomatis(hingga puncak 250 °C)

LP1197NL Keuntungan Desain Transformer PoE LAN

Berbeda dengan transformator LAN non-PoE standar, LP1197NL dirancang untukmenangani arus bias DC yang terkait dengan pasokan daya PoEStruktur transformatornya meminimalkansaturasi inti, memastikan:

• Tautan Ethernet yang stabil di bawah beban PoE
• Pengurangan kehilangan paket dan distorsi sinyal
• Peningkatan kepatuhan EMC/EMI dalam sistem PoE

Ini membuat LP1197NL cocok untukTelepon VoIP bertenaga PoE, kamera IP, titik akses, dan perangkat Ethernet tertanam.

Tata letak PCB & Catatan perakitan

• Letakkan LP1197NL dekat dengan Ethernet PHY untuk meminimalkan panjang jejak.
• Rute pasangan diferensial TX/RX dengan impedansi terkontrol.
• Mempertahankan creepage dan clearance yang memadai untuk menjaga kinerja isolasi.
• Cocok untukpengelasan aliran kembali bebas timbal, dengansuhu aliran balik maksimum 250 °C selama 5 detik.
• Memastikan desain termal yang tepat untuk penanganan arus PoE.

Pertanyaan yang Sering Diajukan tentang LP1197NL PoE Magnetics

PeraturanLP1197NLadalah yang dapat diandalkan, siap PoE10/100Base-TX LAN transformer moduledirancang untuk perangkat Ethernet yang kompak dan hemat biaya. Dengan isolasi yang kuat, kinerja EMI yang sangat baik, dan kepatuhan yang terbukti, ini adalah pilihan ideal untuk VoIP, SOHO,dan aplikasi jaringan PoE tertanam.

T1: Apakah LP1197NL cocok untuk aplikasi PoE?

A: Ya. LP1197NL dirancang khusus untukSistem PoE Ethernet, mendukung arus bias DC sambil menjaga integritas sinyal.

T2: Kecepatan Ethernet apa yang didukung?

A: LP1197NL mendukung10Base-T dan 100Base-TXAplikasi Ethernet cepat.

T3: Apakah modul ini menyediakan isolasi yang cukup untuk PoE?

A: Ya.Isolasi 1500 Vrms, memenuhi persyaratan keamanan Ethernet dan PoE yang umum.

T4: Apakah bagian kompatibel dengan perakitan SMT otomatis?

A: Ya. modul ini disediakan dalamPengemasan pita & gulungandan mendukung proses aliran balik SMT standar.
