Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL file E484635; RoHS marking (per drawing)
Nomor model: LPJE169AENL
Dokumen: LPJE169AENL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 20 buah
Harga: $0.08-$1.09
Kemasan rincian: Gulungan Baki
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 500K-PCS/Bulan
MPN: |
LPJE169AENL |
Tinggi tubuh: |
Profil Rendah 11,30 mm |
kedalaman tubuh: |
Sangat Pendek 15,20 mm |
Potongan Panel: |
17,30x12,30mm |
Umur operasi: |
Minimal 750 Siklus |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Kategori kinerja: |
Kucing 5e |
Jumlah posisi/kontak: |
8p8c |
Tipe Pemasangan: |
Tht |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Perisai Logam: |
Terlindung |
Orientasi: |
Sudut Kanan (Masuk Samping) |
MPN: |
LPJE169AENL |
Tinggi tubuh: |
Profil Rendah 11,30 mm |
kedalaman tubuh: |
Sangat Pendek 15,20 mm |
Potongan Panel: |
17,30x12,30mm |
Umur operasi: |
Minimal 750 Siklus |
Jumlah port: |
1x1 |
Memalangi: |
Turun |
Kategori kinerja: |
Kucing 5e |
Jumlah posisi/kontak: |
8p8c |
Tipe Pemasangan: |
Tht |
Opsi LED: |
Dengan |
Tab EMl: |
Dengan |
Perisai Logam: |
Terlindung |
Orientasi: |
Sudut Kanan (Masuk Samping) |

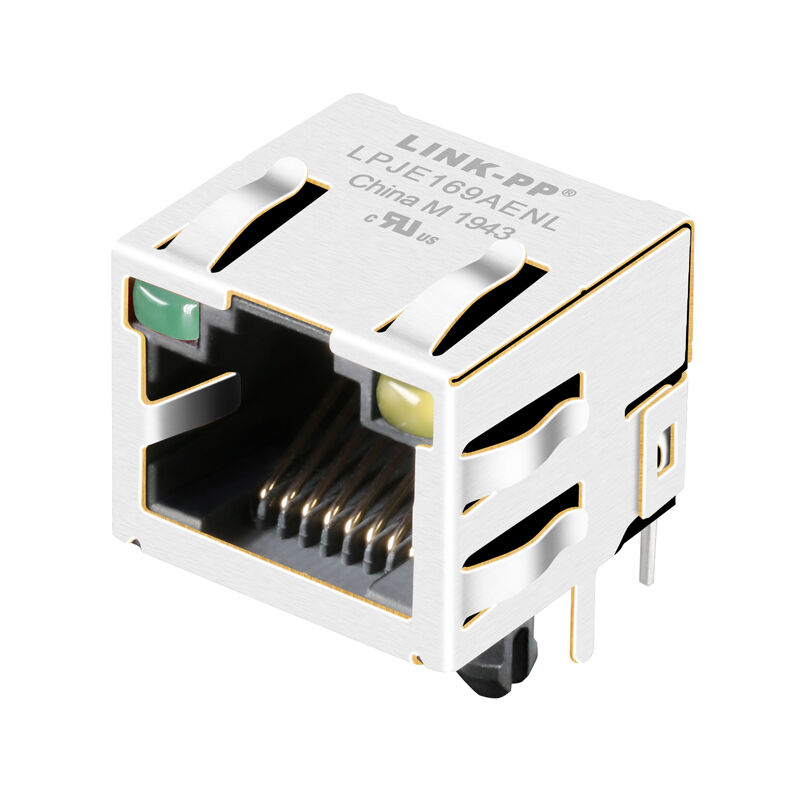

LINK-PP LPJE169AENL adalah konektor RJ45 profil rendah, port tunggal, berpelindung dengan LED hijau dan kuning. Gambarnya menentukan tinggi badan nominal 11,3 mm, orientasi masuk samping dan pemasangan PCB melalui lubang, menjadikannya pilihan untuk desain di mana ketinggian konektor dan jarak bebas selungkup memerlukan evaluasi yang cermat.
Gunakan gambar produk untuk memeriksa tata letak PCB, bukaan panel, susunan kontak, dan toleransi mekanis sebelum menyelesaikan desain Anda.
Unduh gambar LPJE169AENL · Hubungi LINK-PP untuk sampel dan penawaran.
| Produsen / nomor suku cadang | LINK-PP LPJE169AENL |
|---|---|
| Konektor | RJ45 berpelindung, port tunggal |
| Konfigurasi port | 1×1 |
| Pemasangan | Masuk samping / melalui lubang |
| Orientasi kait | Tab ke bawah, seperti yang tercantum dalam informasi produk yang ada |
| LED | Hijau kiri / kuning kanan |
| Dimensi badan nominal, P × L × T | 15,2 × 16,25 × 11,3 mm |
| Toleransi lebar badan | 16,25 ±0,25 mm |
| Rating tegangan / arus | 125 V AC / 1,5 A |
| Resistansi kontak | Maksimum 50 mΩ |
| Resistansi isolasi | Minimum 500 MΩ pada 500 V DC |
| Kekuatan dielektrik | 1000 V AC, 50 atau 60 Hz, 1 menit |
| Masa pakai operasi | Minimum 750 siklus |
| Suhu operasi / penyimpanan | −40°C hingga +85°C |
| Pelapisan kontak | Kilau emas di area kontak |
| Pelindung | Paduan tembaga 0,20 mm, berlapis nikel |
| Rumah | PBT Hitam, UL94V-0 |
| Solder gelombang | Suhu ujung 250°C selama 5 detik, sesuai gambar |
| Gambar | LP23021710, Rev. A, 2023-07-18 |
Gunakan gambar lengkap untuk toleransi dimensi, posisi lubang, dan verifikasi desain akhir.
Gambar LPJE169AENL menentukan panjang badan 15,2 mm, lebar badan 16,25 ±0,25 mm dan tinggi badan 11,3 mm. Bukaan panel yang direkomendasikan adalah 17,3 × 12,3 mm.
Tata letak PCB yang disarankan ditunjukkan dari tampilan atas dan mengidentifikasi dua belas lubang Ø0,90 mm dan dua lubang Ø1,80 mm. Periksa gambar lengkap untuk posisi lubang, toleransi, dan keselarasan papan-ke-panel.
Gambar mengidentifikasi pin 9 dan 10 untuk LED hijau kiri dan pin 11 dan 12 untuk LED kuning kanan. Panjang gelombang puncak hijau dan kuning ditentukan sebagai 565 nm dan 585 nm, masing-masing. Tegangan maju yang tercantum adalah 1,8–2,6 V pada 20 mA.
Konfirmasikan polaritas LED dan pinout lengkap terhadap skema asli sebelum menghubungkan LED ke pengontrol.
Saat memilih jack RJ45 profil rendah, bandingkan tinggi badan dan bukaan panel dengan jarak bebas selungkup, dan verifikasi jejak PCB, arah kait, pelindung, dan koneksi LED.
Gambar LPJE169AENL yang disediakan tidak menentukan magnetik terintegrasi, peringkat kecepatan Ethernet, atau kemampuan PoE. Konfirmasikan persyaratan sistem tersebut dengan LINK-PP sebelum menyelesaikan desain.
Unduh gambar produk LPJE169AENL untuk tampilan mekanis, tata letak PCB yang direkomendasikan, sirkuit LED, dan catatan kelistrikan.
Gambar menyatakan file UL E484635 dan menunjukkan tanda RoHS 2011/65/EU. Minta dokumentasi kepatuhan spesifik produk saat ini jika diperlukan.
Gambar menentukan tinggi badan nominal 11,3 mm. Verifikasi dimensi komponen lengkap, toleransi, dan jarak bebas selungkup menggunakan gambar.
Ya. Gambar menunjukkan LED hijau kiri dan LED kuning kanan, dengan pin dan karakteristik kelistrikannya teridentifikasi.
Gambar yang disediakan tidak menentukan magnetik terintegrasi. Hubungi LINK-PP untuk mengonfirmasi susunan konektor dan magnetik yang sesuai untuk desain Anda.
Kesesuaian penggantian tergantung pada jejak PCB, dimensi badan dan panel, orientasi kait, kontak, polaritas LED, dan peringkat kelistrikan. Bandingkan gambar lengkap dan validasi suku cadang dalam desain Anda.
Hubungi LINK-PP dengan LPJE169AENL, jumlah yang dibutuhkan, dan persyaratan aplikasi untuk mengonfirmasi sampel, ketersediaan, harga, dan dokumentasi teknis.
