Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: SGS, UL,CE,ISO9001:2008,Reach
Nomor model: RTC-1QDBAM1A
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/25K
Harga: $0.11-$12
Kemasan rincian: BAKI
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 208K/Bulan
Barang: |
RTC-1QDBAM1A |
kategori: |
1x4 Port RJ45 Dengan Magnet |
Kecepatan: |
10/100/1000BASE-T |
Pemasangan: |
Melalui lubang |
Indikator: |
LED |
Mengajukan: |
PDF/3D/ISG/Stp/Langkah/Lembar Data |
Barang: |
RTC-1QDBAM1A |
kategori: |
1x4 Port RJ45 Dengan Magnet |
Kecepatan: |
10/100/1000BASE-T |
Pemasangan: |
Melalui lubang |
Indikator: |
LED |
Mengajukan: |
PDF/3D/ISG/Stp/Langkah/Lembar Data |
RTC-1QDBAM1Aadalah jack modular RJ45 berdensitas tinggi, 4-port (1x4) dengan magnetik 10/100/1000Base-T terintegrasi. Dirancang untuk aplikasi jaringan berkinerja tinggi, ia menggabungkan pelindung EMI superior, LED status terintegrasi, dan jejak yang ringkas untuk menghemat ruang PCB. Sangat ideal untuk switch, router, dan peralatan komputasi industri yang membutuhkan banyak port Ethernet berkecepatan tinggi.Gemini 说Spesifikasi Produk: RTC-1QDBAM1A
| Parameter | Spesifikasi Teknis / Nilai | Umum |
|---|---|---|
| Tipe Produk | Jack Modular RJ45 Port 1×4 dengan Magnetik Terintegrasi (Tab-Up) | Aplikasi |
| 10/100/1000 Base-T (Gigabit Ethernet) | Tipe Pemasangan | |
| Teknologi Through-Hole (THT) | Mekanis | |

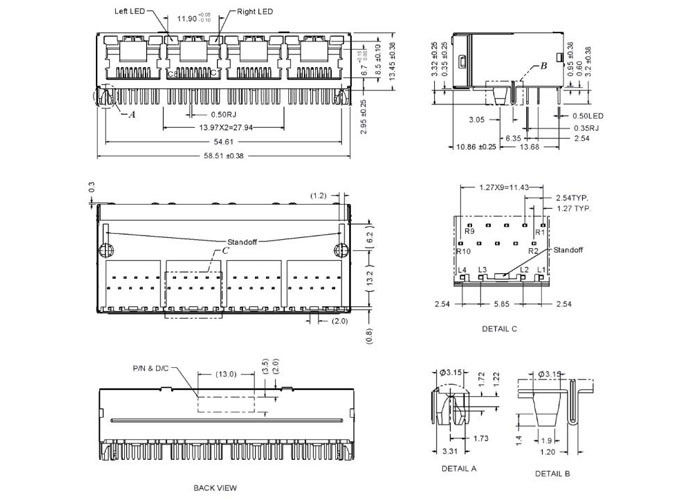

| Panjang Keseluruhan | 58,51 ± 0,38 mm | Tinggi Keseluruhan |
| 13,45 ± 0,38 mm | Jarak Port-ke-Port | |
| 13,97 mm | Panjang Ekor Solder | |
| 3,2 ± 0,38 mm | Pelindung | |
| Pelindung logam penuh dengan tab grounding EMI (Detail B) | Elektrikal | |
| Rasio Putaran | 1:1 untuk semua 4 saluran (Input ke Output) | Tegangan Isolasi |
| Isolasi AC 2 kV (pin sinyal ke pelindung) | Resistor Terminasi | |
| Resistor 75Ω terintegrasi (penekanan noise mode umum) | Konfigurasi Pin | |
| 10 pin sinyal (R1–R10) + 4 pin LED (L1–L4) per port | Decoupling | |
| Kapasitor tegangan tinggi 1000 pF ke ground pelindung | Spesifikasi LED | |
| LED Kiri (L3–L4) | Warna Tunggal: Hijau (λp = 565 nm) | LED Kanan (L1–L2) |
| Dua Warna: Oranye (λp = 610 nm) / Hijau (λp = 565 nm) | Tegangan Maju (Vf) | |
| 1,7 V – 2,6 V (@ 20 mA) | Arus Balik (Ir) | |
| 10 μA maks (@ Vr = 5 V) | RJ45 Quad |
Mendukung 10/100/1000Base-T (Gigabit Ethernet).2. Rasio Putaran:
1:1 (Primer ke Sekunder) untuk semua 4 saluran.3. Isolasi Tegangan Tinggi:
Isolasi AC 2 kV antara sinyal dan pelindung, dengan kapasitor decoupling 1000 pF ke ground pelindung.4. Terminasi Internal:
Resistor 75 Ω terintegrasi untuk penekanan noise mode umum.5. Karakteristik LED:
LED Kiri:
