Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: LP5015ANL
Dokumen: LP5015ANL.pdf
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$0.65
Kemasan rincian: T&R
Waktu pengiriman: Di kapal stok dalam waktu 3 hari
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
P/N: |
LP5015ANL |
Ukuran: |
13.64x18.80x5.72mm |
Kecepatan Data: |
1000base-t |
Jumlah Saluran/Pelabuhan: |
lajang |
PoE: |
Non |
Tipe Pemasangan: |
smt |
Turn Rasio: |
1:1 |
Kisaran Suhu Pengoperasian: |
-40°C hingga +85°C |
P/N: |
LP5015ANL |
Ukuran: |
13.64x18.80x5.72mm |
Kecepatan Data: |
1000base-t |
Jumlah Saluran/Pelabuhan: |
lajang |
PoE: |
Non |
Tipe Pemasangan: |
smt |
Turn Rasio: |
1:1 |
Kisaran Suhu Pengoperasian: |
-40°C hingga +85°C |

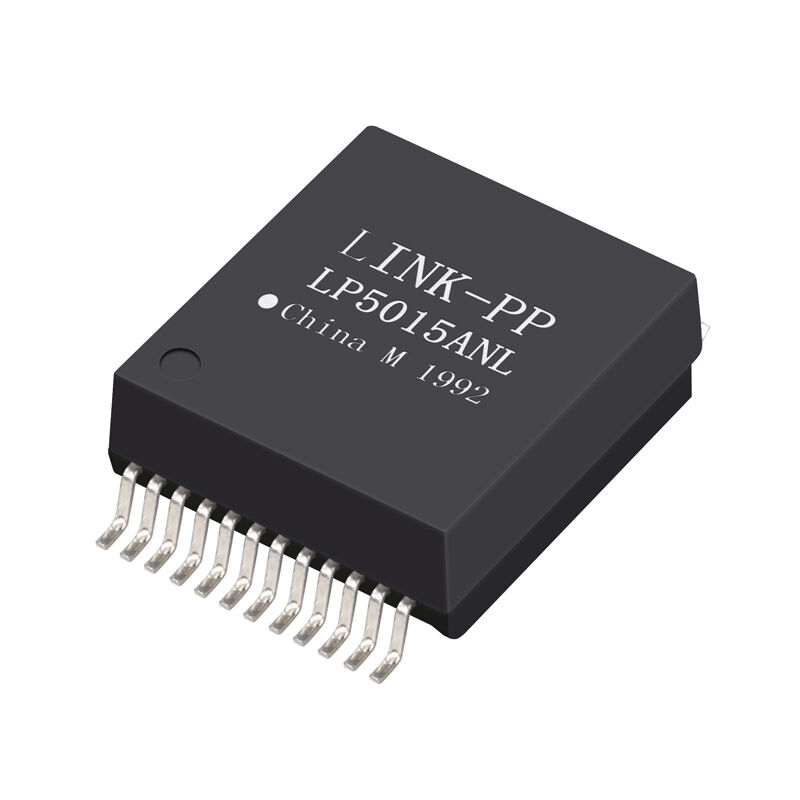

Sumber LP5015ANL 1000 Base-T Gigabit Ethernet Transformer Module oleh LINK-PP. Magnetik SMD LAN kelas industri dengan isolasi 1500Vrms. UL & RoHS sesuai.
LP5015ANL, diproduksi oleh LINK-PP, adalah Transformer Ethernet Gigabit Single Port kelas premium yang dirancang untuk memenuhi tuntutan ketat peralatan jaringan modern.Sebagai Modul Isolasi LAN SMD yang sangat andal, sepenuhnya sesuai dengan standar IEEE 802.3 untuk aplikasi 10/100/1000BASE-T.Menampilkan paket pemasangan permukaan 24 pin yang kuat (SMD / SMT) dan kemampuan suhu operasi kelas industri (-40C hingga +85C), LP5015ANL memastikan integritas sinyal yang optimal, penekanan EMI yang sangat baik, dan isolasi tegangan tinggi untuk komunikasi jaringan misi-kritis.
-Konektivitas Gigabit Berkinerja Tinggi:Desain 4-saluran yang disesuaikan untuk transmisi 1000 Base-T.
-Keandalan kelas industri:Beroperasi lancar di lingkungan ekstrim dari -40C sampai +85C.
-Keamanan & Kepatuhan:1500Vrms Hipot isolasi, UL E484635 bersertifikat, dan RoHS sesuai.
-Dioptimalkan untuk manufaktur otomatis:Paket SMD-24 kompatibel dengan 250C puncak reflow pengelasan.
| Nomor Bagian | LP5015ANL |
| Produsen | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| Nama produk | 1000 Base-T Transformer Module |
| Jenis Produk | Single Port Gigabit Ethernet Transformer / SMD LAN Isolation Module |
| Standar Jaringan | IEEE 802.3 10/100/1000BASE-T |
| Konfigurasi Pelabuhan | Single Port (4 Saluran untuk Gigabit) |
| Jenis Paket | SMD-24 |
| Gaya pemasangan | Perangkat permukaan (SMD/SMT) |
| Pin Count. | 24 pin (Layout pad yang disarankan diberikan dalam lembar data) |
| Suhu operasi | -40C sampai +85C (grade industri) |
| Kepatuhan | RoHS (2011/65/EU) |
| Sertifikasi Keamanan |
UL File No. E484635 |
| Parameter | Persyaratan | Kondisi pengujian |
| Rasio berputar | 1CT:1CT +/- 5% | Pengirim dan Penerima |
| Induktansi sirkuit terbuka (OCL) | Minimal 350uH | pada 100KHz, 100mV dengan 8mA DC Bias |
| Kerugian Penempatan | -1,2 dB Maksimal | 1-100MHz |
| Kembali Kerugian | -16 dB Minimal | 1-30MHz |
| Kembali Kerugian | -14 dB Minimal | 30-60MHz |
| Kembali Kerugian | -12 dB Minimal | 60-80MHz |
| Kembali Kerugian | -10 dB Minimal | 80-100MHz |
| Swara lintas | -30 dB Minimal | 1-100MHz |
| Penolakan Mode Umum (CMR) | -30 dB Minimal | 1-100MHz |
| Tegangan isolasi (Hipot) | 1500 Vrms |
LP5015ANL, diproduksi oleh LINK-PP, adalah Transformer Ethernet Gigabit Single Port kelas premium yang dirancang untuk memenuhi tuntutan ketat peralatan jaringan modern.Sebagai Modul Isolasi LAN SMD yang sangat andal, sepenuhnya sesuai dengan standar IEEE 802.3 untuk aplikasi 10/100/1000BASE-T.Menampilkan paket pemasangan permukaan 24 pin yang kuat (SMD / SMT) dan kemampuan suhu operasi kelas industri (-40C hingga +85C), LP5015ANL memastikan integritas sinyal yang optimal, penekanan EMI yang sangat baik, dan isolasi tegangan tinggi untuk komunikasi jaringan misi-kritis.
| Parameter | Spesifikasi |
|---|---|
| Jenis Paket | SMD-24 |
| Metode pemasangan | Permukaan Gunung |
| Pin Count. | 24 |
| Tata letak PCB | Perencanaan Pad yang Disarankan Tersedia |
| Suhu maksimum aliran balik | 250°C selama 5 detik |
LP5015ANL dipasang di antara konektor Ethernet PHY dan RJ45 untuk menyediakan isolasi magnetik dan pengkondisian sinyal.
Ethernet PHY
│
Pasangan Diferensial
│
LP5015ANL
1000 Base-T Transformer Modul
│
Konektor RJ45
│
Kabel CAT5e / CAT6
Transformer melakukan:
LP5015ANL adalah Single Port Gigabit Ethernet Transformer yang digunakan antara konektor Ethernet PHY dan RJ45 untuk menyediakan isolasi galvanik, pencocokan impedansi, kopling sinyal, dan penekanan EMI.
Ya. Ini dirancang untuk IEEE 802.3 sesuai10/100/1000BASE-TAntarmuka Ethernet.
Transformer ini dilengkapi dengan1CT:1CT ± 5%rasio putaran, menyediakan sinyal diferensial seimbang untuk komunikasi Gigabit Ethernet.
MinimalInduktansi sirkuit terbuka 350μHmemastikan kepatuhan terhadap persyaratan PHY Ethernet, meningkatkan kinerja frekuensi rendah, dan membantu menjaga transmisi sinyal yang stabil.
Modul ini menawarkanIsolasi dielektrik 1500Vrms, melindungi peralatan Ethernet dari transisi listrik dan perbedaan potensial tanah.
Aplikasi khas termasuk modem SOHO ADSL, LAN-on-Motherboard (LOM), switch Ethernet, router, pengontrol industri, kamera IP, titik akses nirkabel, gateway IoT,dan peralatan jaringan tertanam.
Ya.-40°C sampai +85°Ckisaran suhu operasi membuatnya cocok untuk otomatisasi industri, jaringan pabrik, transportasi, dan aplikasi Ethernet lingkungan yang keras lainnya.
Ya, LP5015ANL sesuai denganRoHS 2011/65/EUperaturan lingkungan dan UL diakui di bawahFile No. E484635.
