Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: H2260FNL / XF35066B
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Item No: |
H2260FNL / XF35066B |
Kategori: |
PoE Magnetic, 10 / 100BASE-TX VoIP Modul |
Ternyata Ratio: |
1CT: 1CT |
pemasangan: |
Permukaan gunung |
Ukuran / Dimensi: |
12.7mm X 9.3mm |
Tinggi - duduk (Max): |
6.20mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Item No: |
H2260FNL / XF35066B |
Kategori: |
PoE Magnetic, 10 / 100BASE-TX VoIP Modul |
Ternyata Ratio: |
1CT: 1CT |
pemasangan: |
Permukaan gunung |
Ukuran / Dimensi: |
12.7mm X 9.3mm |
Tinggi - duduk (Max): |
6.20mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |

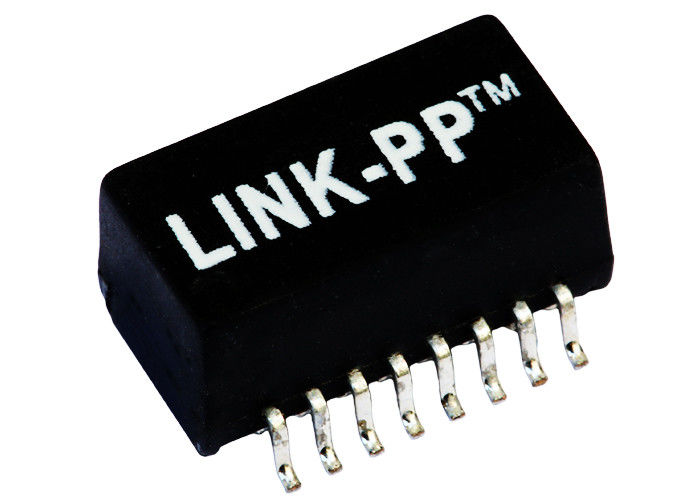

| H2260FNL / XF35066B | 1: 1 Ethernet Transformer | Filter Lan Cepat | 10/100 Base-T SMD |
Deskripsi Kunci:
H2260FNL Power Over Ethernet XF35066B 10 / 100BASE-TX Magnetics Modul VoIP
Port Tunggal 10 / 100Base-t Transformer XF35066B
10/100 Modul Transformator TIP-T Dasar-T H2260FNL
Fast Ethernet POE Tunggal Port Transformer XF35066B
RoHS peak reflow temperature rating 245 ° C
Kinerja sesuai IEEE 802.3af / ANSI X3.263
☛ IEEE802.3af Compliant
☛ UL / EN60950 Diakui
☛ 100% Pengujian Listrik
☛ 1500Vrms Hi-Pot
☛ Konstruksi Bingkai Terbuka yang Dipatenkan
☛ Desainer dan Produsen selama 18 tahun.
☛ 2.500 Pekerjaan, 4 tanaman
☛ Pasti Pass Fluke network analyzer
☛ Stok atau 4 minggu.
☛ Desain yang fleksibel sesuai dengan informasi yang dibutuhkan pelanggan tanpa biaya exral.
| Jumlah port | Aplikasi | Ternyata Rasio | Power Over Ethernet |
| Pelabuhan Tunggal | 10 / 100Base-T | 1: 1 | Sinyal POE Xfrmr |
| Pengemasan | Arah Tab | Mounting Type | Kontak Selesai |
| Reel, Carton | - | SMT / SMD | - |
| Nomor Tanda | Melindungi | Tegangan Isolasi | Warna LED |
| 16 Pin | - | 1500 Vrms | --- |
CATATAN:
1. Dirancang untuk mendukung aplikasi,
seperti SOHO (modem ADSL), LAN-on-Motherboard (LOM), hub dan Switch.
2. Dengan berbagai Turns Rasio.
3.RoHS "NLE" puncak solder rating 245 ℃.
Spesifikasi Listrik @ 25 ℃
1. Mengembalikan Rasio:
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN
@ 100KHz, 100mV, 8mADC Bias
Kerugian 3.Insion:
0,1-100MHz: -1,0dB MAX
4.Return Loss (dB TYP):
30MHz: -18 60MHz: -14
80MHz: -12
5.Crosstalk (dB TYP):
30MHz: -35 60MHz: -35
100MHz: -35
6.DCMR (dB TYP):
30MHz: -40 50MHz: -40
100MHz: -40
7.Isolation Voltage: 1500Vrms MIN
8. Suhu Operasi: 0 ℃ ～ 70 ℃.
| H2260FNL 1 port POE 1: 1 10/100 Transformers Audio Signal POE Xfrmr XF35066B | ||
|---|---|---|
| H2260FNL | DA4T103A3 | XF35066B |
| KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF / LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| H2260FNL | XF35066B | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 LF / LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL / LA1S109-43 LF | S558-5999-T3-F | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL / LU1S041CM-43 LF | XF35066B | KLA1T109 LF |
| S558-5999-T3-F / LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
