Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,REACH,ISO
Nomor model: ETH1-460L
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Jenis transformator: |
ETH1-460L Transformer Jalur Sinyal |
Ternyata Rasio: |
1 : 1 Pemancar, 1 : 1 Penerima |
Standar: |
IEEE 802.3at2009 dan IEEE 802.3.bt |
Induktansi Sirkuit Terbuka: |
350 μH |
Kisaran Suhu Sekitar: |
-40°C hingga +85°C |
Offset Arus: |
35mA pada 25°C |
Isolasi dari gulungan ke gulungan: |
1500 VRMS |
Tegangan Isolasi: |
1,5 kV |
Jenis transformator: |
ETH1-460L Transformer Jalur Sinyal |
Ternyata Rasio: |
1 : 1 Pemancar, 1 : 1 Penerima |
Standar: |
IEEE 802.3at2009 dan IEEE 802.3.bt |
Induktansi Sirkuit Terbuka: |
350 μH |
Kisaran Suhu Sekitar: |
-40°C hingga +85°C |
Offset Arus: |
35mA pada 25°C |
Isolasi dari gulungan ke gulungan: |
1500 VRMS |
Tegangan Isolasi: |
1,5 kV |
ETH1-460L LAN Transformer dirancang untuk memenuhi tuntutan aplikasi PoE plus. Dari melebihi persyaratan Gigabit Ethernet untuk memberikan kinerja yang kuat dalam skenario PoE + dan PoE ++,transformator ini meningkatkan efisiensi desain jaringan modern.
1. Desain Daya Tinggi untuk 4P pembangkit kabel di60/120 watt, memastikan pengiriman daya yang kuat dalam aplikasi jaringan.
2. Lebih dariGigabit Ethernetpersyaratan kerugian kembali untuk transmisi data berkecepatan tinggi.
3. Sesuai denganIEEE 802.3at-2009danIEEE 802.3.btStandar industri tipe 4 untuk aplikasi PoE+ dan PoE++
4. Dapat menangani offset DC minimum 22,5 mA pada 85 °C, dengan kenaikan suhu khas 7 °C dengan 800 mA dan 10 °C dengan 1000 mA DC yang diterapkan, mempertahankan stabilitas dalam kondisi lingkungan yang bervariasi.
5Solusi satu komponen ini dapat digunakan sebagai pengganti dua bagian ETH1-230, menghemat ruang papan yang berharga.
6. rentang suhu lingkungan yang luas dari-40°C sampai +85°Ccocok untuk berbagai kondisi lingkungan.
7. Berperanferritbahan inti untuk peningkatan kinerja danTerminal yang sesuai dengan RoHSuntuk keberlanjutan lingkungan.
8. Tahan sampai tiga 40 detik reflows di+260°C, memastikan daya tahan dan keandalan selama perakitan.
9. Mematuhi802.3af spesifikasidengan kehilangan penempatan minimal dan kehilangan kembali yang sangat baik di seluruh rentang frekuensi.
|

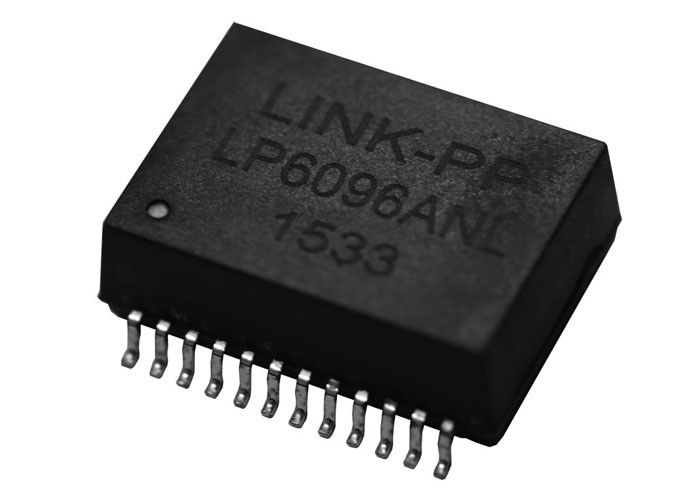

LINK-PP LP6096ANL sama dengan ETH1-460L |
|
|
Nomor Bagian LINK-PP |
LP6096ANL |
|
Nomor Bagian Coilcraft |
ETH1-460L |
|
Kecepatan |
1000BASE-T |
|
Aplikasi - LAN |
ETHERNET (PoE+) |
|
Bahan inti |
Ferrit |
| Mengubah Rasio RX | 1CT:1CT |
| Mengubah Rasio TX | 1CT:1CT |
| Kerugian Penempatan |
1.0 min dB dari 0,1 MHz sampai 100 MHz 1.2 min dB pada 125 MHz |
| Kembali Kerugian | 18 dB min dari 1 MHz sampai 40 MHz 16 dB min pada 50 MHz 12 dB min pada 80 MHz 10 dB min pada 100 MHz |
| Induktansi | 350 uH |
| menggeliat ke isolasi menggeliat | 1500 Vrms |
| Penghentian | RoHS-compliant. 260 ° C kompatibel. timah-perak-tembaga atas timah atas nikel di atas phos perunggu terminasi |
|
Suhu operasi |
-40°C sampai +85°C |
| Tingkat Sensitivitas Kelembaban (MSL) | 1 |
|
Berat badan |
3.6 g |
|
Paket |
50/13 "gulungan; Pita plastik: 32mm lebar, 0,5mm tebal, 24mm jarak saku, 10,6mm kedalaman saku |
