Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Aplikasi: | PCB | Mengetik: | PCB Modular Jack |
|---|---|---|---|
| Jenis kelamin: | Laki-laki | Hi-pot: | 1500V |
| LED: | Tidak | Peringkat saat ini: | 350-720mA |
| Menyorot: | Poe rj45 pinout,RJ45 Power Over Ethernet |
||
Detail Cepat
Power Over Ethernet (PoE) Konektor Magnetik dengan Tab-Up dan Tab-Down dengan / tanpa LED dan EMI tab
Port tunggal, konfigurasi Multi-port dan Stackable (Thru-hole)
Mengurangi jumlah komponen yang akan ditempatkan di papan
Membebaskan ruang papan dan menawarkan perlindungan sinyal
Pengurangan kebisingan dalam sistem
Peningkatan keandalan dan kinerja sistem yang optimal
Manfaat memiliki jalur sinyal yang lebih pendek dan perolehan keandalan dari sistem yang mengandung lebih sedikit komponen
Membantu pabrikan mencapai tujuan mereka dalam mengurangi biaya
Spesifikasi
Karakteristik | XMG-TRJ4190GENL Port PoE Tunggal dengan 10/100 Gigabit MAG Side Entry Terlindungi |
| 2) SMD, THT dan THT dengan USB | |
| 3) 350μH menit, OCL dengan bias 8mA | |
| 4) Memenuhi IEEE 802.3 | |
5) Kisaran suhu yang diperluas 0 ° c ~ 70 ° c (atau -40 ° c ~ + 85 ° c) tersedia | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| Operasi / Aplikasi | × Modem DSL |
| EMbedded PC | |
| Aplikasi LAN | |
| Hub, Router, Switch | |
| AVR, DVR | |
| Karakteristik listrik | |
| Terlindungi | dengan tanpa |
| Fitur Penghentian | |
| EMI Finger | dengan tanpa |
| Metode Pemutusan | Pateri |
| Fitur Tubuh | |
| LED | dengan tanpa |
| EMI Fingers - Atas dan Sisi | dengan tanpa |
| Orientasi Latch | Tape UP / Down |
| Panjang Ekor PCB | 3,5 ± 0,5 mm |
Ketinggian Di Atas Papan | Pilihan |
| Fitur Kontak | |
| Sudah dimuat | IYA NIH |
| Hubungi Jenis Pemutusan | Melalui Lubang |
| Gaya Konektor | Mendongkrak |
Nomor Inti | 8 |
| Standar industri | |
| Proses Solder Bebas Timah | Solder gelombang mampu mencapai 265 ° c |
| Riwayat Kepatuhan RoHS / elv | Selalu RoHS Compliant |
| Ketentuan Penggunaan | |
| Berlaku untuk | Papan Sirkuit Cetak |
| Keadaan lingkungan | Kantor / Tempat |
| Suhu Operasi (° c) | 0 ° c ~ 70 ° c / -40 ° c ~ + 85 ° c |
| Fitur lainnya | |
| Sirkuit Magnetik | 3D15 |
| Indikator Status | LED |
| Warna LED Kiri | Pilihan |
| Warna LED yang Tepat | Pilihan |
| Decoupling kapasitor | dengan tanpa |
| Belakang PCB Ground Tab | dengan tanpa |
| Singal Lead Quantity | 8 |
Lembar data | Kirim Surel ke Summer@link-PP.com |
| Nama Lainnya | XMG-TRJ4190GENL |
LINK-PP RJ45 Dirancang untuk BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
platform pengembangan sumber daya yang murah, bersumber terbuka, dan didukung komunitas untuk pengembang prosesor dan penggemar ARM Cortex ™ -A8.
LINK-PP ------------ Pemasok Yang Ditunjuk Dan Pendukung Sistem Tertanam untuk Ti
Kami Juga Dapat Membuat Nomor Bagian Ini Di Bawah Ini | |
| XMG-TRJ4190GENL | XMG-TRJ4190GENL |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |

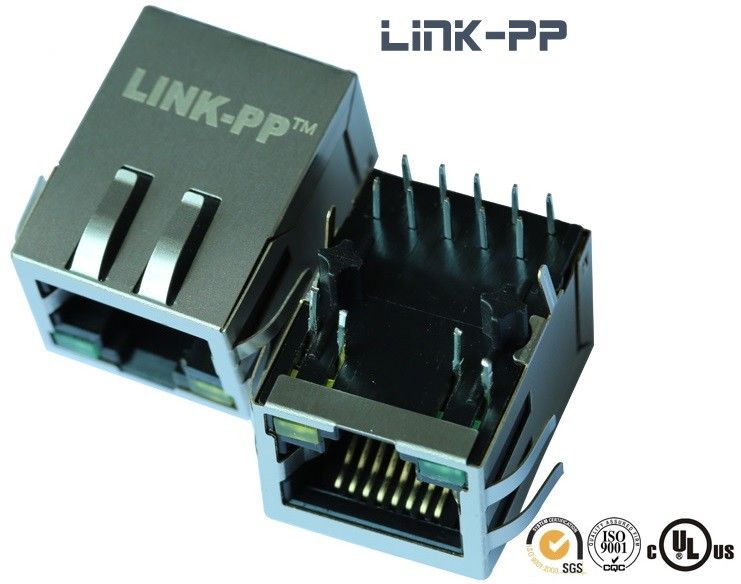

| XMG-TRJ4190GENL POE RJ45 Connector Tersedia dari LINK-PP | |
| Ketik PCB Mount | Thru-Hole (THT) |
| Jumlah Port | 1, 2, dan 4 Port dan Stackable 2x1, 2x2, 2x4, 2x6, dan 2x8 |
| Shield dan Unshield | Tersedia di Shield dan Unshield |
| Tipe Konektor | RJ45 |
| PoE | Power Over Ethernet Terpadu |
| Kemaknitan | Terintegrasi Magnetik |
| Kecepatan Magnet | Magnetics 10 / 100Mbps dan 1000Mbps |
| Pengemasan | Opsi Baki |
| Lokasi Tab | Opsi Tab Up dan Tab Bawah |
| Warna LED | Pilihan |
| Jumlah Posisi | 8 dan 10 Posisi atau Lainnya |
| Jumlah Kontak | 8 dan 10 Kontak atau Lainnya |
| RoHS Compliant | iya nih |
| Suhu Solder | 230 SAMPAI 240 degr.C 5-10 DETIK |
| Opsi Suhu Tinggi Solder | 260 degr.C 5-10 DETIK |
| Opsi Suhu Tinggi | -40 hingga +85 Derajat F |
| Suhu Operasional | -0 hingga 70 Derajat C |
