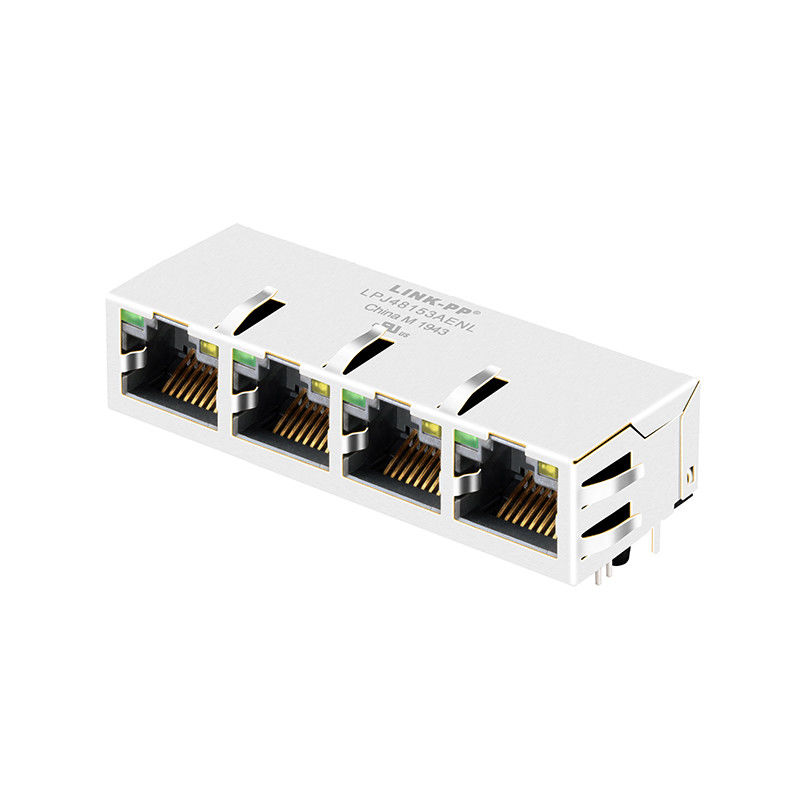

4 Port PoE RJ45 Konektor Magjack 10/100Base-T Bob Smith Terminasi

1*4 Konektor RJ45 Dengan 10/100 Base-TX Integrated Magnetic Untuk Aplikasi PoE

Rincian singkat dari 100Base T RJ45 Magjack PoE:

• Jenis konektor:RJ45 Konektor multi-port
• Jenis antarmuka Jack & Plug Modular:RJ45
• Konektor & Kontak Terakhir ke:Papan sirkuit cetak
• Orientasi kunci:Standar - Catch-Up
• Konfigurasi beberapa port:Ganged
• Konfigurasi Port Matrix:1x4
• Densitas kontak konektor:Standar
• Orientasi PCB Mount:Sudut kanan
• Tab EMI: Dengan
• Jenis Indikator Status:LED
• Benar.Warna LED:Kuning
• Ke kiriWarna LED:Hijau
• Bahan rumah:Termoplastik PA66+30%G.FUL94V-0
• Bahan kontak:Fosfor PerungguC5210R-EH Ketebalan = 0,35mm
• Pin:TembagaC2680R-H Ketebalan = 0,35mm
• Perisai:SUS S201-1/2HKetebalan = 0,2 mm
• Pemasangan kontak:Emas6 micro-inch min. di daerah kontak.

Spesifikasi listrik @25°C:

Apa itu terminal Bob Smith?


Terminal Bob Smith, juga dikenal sebagai jaringan terminal Bob Smith, adalah teknologi yang digunakan dalam port Ethernet.Teknologi ini meningkatkan kinerja antarmuka Ethernet dengan menggunakan resistor dan kapasitor untuk menyediakan pencocokan impedansi modus umumHal ini membantu mengurangi interferensi elektromagnetik (EMI) dan meningkatkan integritas sinyal. Teknik "Bob Smith" menggunakan resistor 75 Ohm untuk pencocokan impedansi mode umum pada setiap pasangan sinyal,yang terhubung secara kolektif melalui kapasitor 1000pF ke tanah sasisResistor biasanya ditempatkan dalam seri dengan setiap garis sinyal diferensial, dan kondensator digunakan untuk penyaringan kebisingan modus umum.Tujuan dari teknik terminasi ini adalah untuk mencocokkan impedansi mode umum dari jalur transmisi, yang membantu meminimalkan refleksi dan menjaga integritas sinyal.

Aplikasi dari RJ45 Ethernet MagJack:

1. Industrial Ethernet switch:digunakan di lingkungan industri untuk memfasilitasi komunikasi data 10/100Base-T yang dapat diandalkan dan berkecepatan tinggi.
2. Saklar Ethernet cepat:Mendukung transmisi data yang efisien dengan teknologi Fast Ethernet.
3. Layer 4 switch:digunakan untuk pengolahan data pada lapisan transportasi model OSI.
4. LAN Switch (Local Area Network Switch):Pertukaran data yang efisien antara perangkat komunikasi jaringan lokal.
5. WAN switch (wide area network switch):digunakan untuk mengontrol lalu lintas data antara jaringan area luas di lokasi yang berbeda.
6. ATM switch (asynchronous transfer mode switch):mengirimkan data sesuai dengan protokol jaringan ATM.
7. FDDI switch (Fiber Distributed Data Interface):digunakan dalam switch jaringan yang memanfaatkan teknologi serat optik untuk mengirimkan data.
8. Token Ring Switch:Mendukung topologi jaringan token ring, menyediakan metode deterministik untuk akses data di jaringan.
9Gerbang Keamanan:Bertindak sebagai gerbang keamanan untuk lalu lintas data melindungi jaringan.
10 Gerbang multimedia:mewujudkan integrasi layanan multimedia dalam jaringan dan mendukung transmisi berbagai jenis data.


Data sheet konektor port 4 RJ45:

LPJ48153AENL.pdf
