Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: 1-2301994-0
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 3-5 buah Sampel Gratis
Harga: Negotiable
Kemasan rincian: 50PCS / Baki, 1200pcs / Carton
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 4600K.PCS / 4 Minggu
Kecepatan: |
1g |
Melindungi: |
Terlindung |
Orientasi Tab: |
KUNCI |
Jenis: |

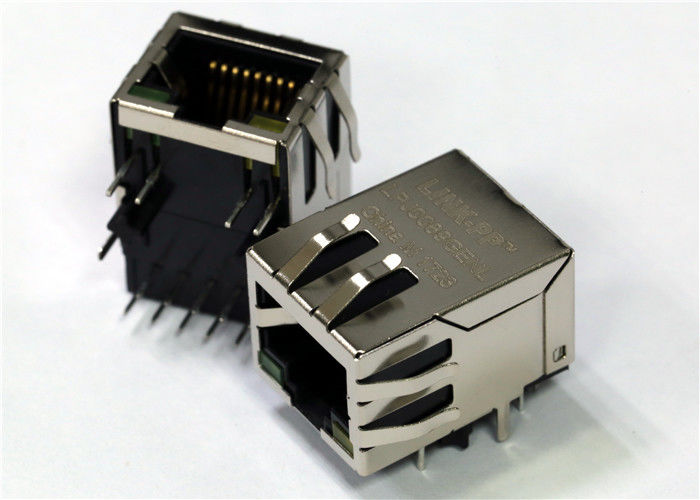

1-2301994-0 Soket Magnetik |
Indikator: |
LED hijau / kuning |
Sampel: |
Gratis (3-5 buah) |
Kecepatan: |
1g |
Melindungi: |
Terlindung |
Orientasi Tab: |
KUNCI |
Jenis: |
1-2301994-0 Soket Magnetik |
Indikator: |
LED hijau / kuning |
Sampel: |
Gratis (3-5 buah) |
Parameter | Spesifikasi |
---|---|
Jenis Konektor Modular | RJ45 Jack |
Konfigurasi Pelabuhan | 1 x 1 (Pelabuhan) |
Nomor Posisi / Kontak Terisi | 8P8C |
Kategori LAN | Cat6 |
Pemasangan konektor | Melalui Gunung Hole |
Orientasi konektor | Sudut kanan |
Perisai | Terlindung |
Magnetik | Dengan Magnetik |
LED | Dengan LED |
Pipa Cahaya | Tanpa Pipa Lampu |
Kecepatan | 1G |
Pelabuhan | 1 x 1 |
Orientasi | R / A |
Tab | Di bawah. |
Jangkauan suhu operasi | -40°C sampai 85°C |
Kemasan | T&R |
Mode Tegangan | Ya. |
Mode saat ini | Ya. |
Fitur Utama
• Perpanjangan suhu operasi dari -40°Csampai +85°C
• Minimal umur produk 10 tahun
• 260 °C reflow Pin dalam Paste Soldering
• Ketebalan plating 0,76 μm [30 μin] emas di atas
1,27 μm [50 μinch] nikel
• Meningkatkan integritas EMI dan kinerja integritas sinyal
• Kedua arus dan tegangan mode PHY-chip didukung
• Jack RJ45 dengan magnet terintegrasi dengan faktor bentuk 1x1 memenuhi banyak aplikasi industri
• Magnetik terintegrasi mengurangi upaya desain (analog)
dibutuhkan oleh pelanggan
• Menawarkan pengemasan tape & reel atau tray standar untuk
proses perakitan otomatis atau manual
Catatan Penempatan Jack:
Jack RJ45 harus ditangani hanya oleh rumah untuk menghindari deformasi, kontaminasi, atau kerusakan lain pada kontak solder tines dan, jika berlaku, pelindung solder tines
A. Perataan
Jack RJ45 dengan Magnetik terintegrasi harus diletakkan secara merata dan merata di papan PC. Sebuah pegangan dapat menahan jack di tempatnya selama proses pengelasan.
B. Posisi
Tentukan lubang mana di papan PC yang akan menerima pin kontak nomor satu, kemudian orientasi jack sehingga pin solder nomor satu sejajar dengan lubang.lalu tekan bagian atas jack sampai itu duduk di papan PC.
