Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

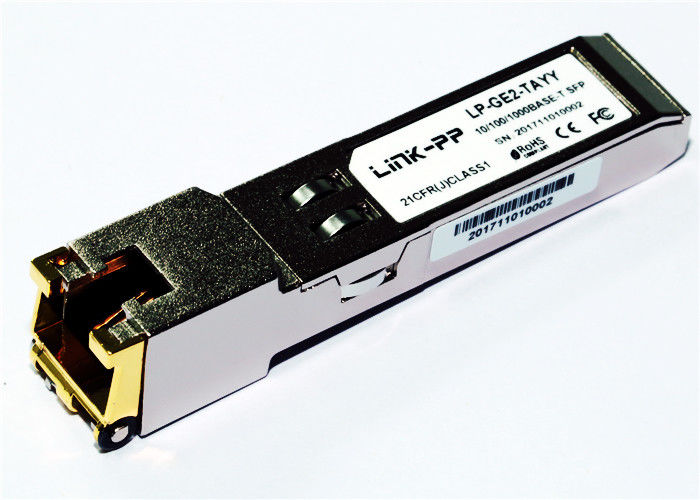

| Spesifikasi: | LP-GE2-TAYY | Kecepatan data: | 1.25Gbps |
|---|---|---|---|
| Aplikasi: | Tujuan umum | Tipe Konektor: | RJ45 Port |
| Jenis mounting: | Pluggable, SFP | tegangan: | 3.3V |
| Lingkungan: | Timah bebas / RoHS Compliant | Operasi Tem: | -40 ℃ hingga +85 ℃ |
| Menyorot: | modul optik SFP,serat sfp modul |
||
Fitur:
Jejak SFP Hot-pluggable
Kandang Sepenuhnya Logam untuk EMI Rendah
Disipasi Daya Rendah
Perakitan Konektor RJ-45 Ringkas
Informasi Produk Terperinci di EEPROM
+ 3.3V Power Supply Tunggal
Akses ke Physical Layer IC melalui 2-kabel Serial Bus
Operasi BASE-T 10/100/1000 dalam Sistem Tuan Rumah dengan Antarmuka SGMII
Compliant dengan MSA SFP
Compliant dengan IEEE Std 802.3TM-2002
Compliant dengan FCC 47 CFR Part 15, Kelas B
Compliant dengan RoHs.
Kisaran suhu -40 ° C hingga + 85 ° C
Aplikasi:
1,25 Gigabit Ethernet di atas Kabel Kategori 5
Beralih / Rute ke Switch / Rute Tautan
Kecepatan Tinggi I / O untuk File Server
10/100 / 1000Mbps, dengan antarmuka SGMII, aktifkan default negosiasi otomatis, dengan fungsi Tx_disable, dukung Rx_LOS sebagai fungsi indikasi tautan, Kabel unshielded twisted-pair (UTP) Kategori 5, Transmisi
Jarak 0.1Km, Suhu -40 ～ 85 ℃
Deskripsi:
Tembaga SFP Transceiver 10/100 / 1000Base-T atau 1000Base-T hanya SFP Copper Transceiver yang tinggi
kinerja, biaya modul yang efektif, sesuai dengan standar Gigabit Ethernet dan 1000BASE-T sebagai
ditentukan dalam IEEE 802. 3-2002 dan IEEE 802.3ab, yang mendukung 1000Mb / s data-rate hingga 100 meter
mencapai lebih dari kabel twisted-pair kategori 5.
Copper SFP Transceiver mendukung 1000 Mb / s dupleks data link lengkap dengan Amplitudo Pulsa 5-tingkat
Sinyal modulasi (PAM). Semua empat pasang dalam kabel digunakan dengan laju simbol pada 250Mb / dt pada masing-masing pasangan.
The Copper SFP Transceiver memberikan informasi standar ID serial yang sesuai dengan SFP MSA, yang
dapat diakses dengan alamat A0h melalui protokol EEPROM CMOS serial 2-kawat. IC fisik bisa
juga dapat diakses melalui bus serial 2-kawat di alamat ACh. Alamat PHY adalah 1010110x, di mana x adalah
bit R / W.
Catatan:
1. Kemampuan negosiasi otomatis LP-GE2-TAXX adalah SGMII tanpa Jam Dengan negosiasi otomatis SGMII mengiklankan semua kemampuan dan lebih memilih master untuk tembaga 10/100 / 1000Mbps, operasi BASE-T 10/100/1000 membutuhkan sistem host untuk memiliki Antarmuka SGMII tanpa jam. dan negosiasi otomatis mengiklankan semua kemampuan 10/100 / 1000Mbps
2. Kemampuan negosiasi otomatis LP-GE1-TAXX adalah SERDES tanpa Clock Dengan SERDES auto-negotiation, hanya mengiklankan 1000BASE-T duplex master pilihan penuh dan 1000BASE-X auto-neg ke 1000Mbps copper (GBIC). Hanya,. Dengan SERDES yang tidak mendukung SGMII, modul akan beroperasi pada 1000BASE-T saja.
