Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,ROHS,Reach,ISO
Nomor model: 47F-1205GYD2
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000
Harga: Supportive & Competitive
Kemasan rincian: 50 pcs dalam baki 1, 24tray di 1 karton yang 32 * 30 * 31, 9 kg (1200pcs) Setiap karton
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3000000/bulan
Nomor bagian: |
47F-1205GYD2 |
Produksi massal: |
47F-1205GYD2 |
Munafactuer asli: |
LINK-PP |
Aplikasi: |
10 / 100Base-T |
Keluarga: |
Jack Dengan Magnetics |
Mouting: |
DIP / Masuk Top |
Nomor bagian: |
47F-1205GYD2 |
Produksi massal: |
47F-1205GYD2 |
Munafactuer asli: |
LINK-PP |
Aplikasi: |
10 / 100Base-T |
Keluarga: |
Jack Dengan Magnetics |
Mouting: |
DIP / Masuk Top |
| 47F-1205GYD2 | Magjack 47F-1205GYD2 | 10/100 Mbps | RJ45 dengan magnet internal |
47F-1205GYD2 YDS Cross / PDF / datasheet / Harga / 3D / Cross

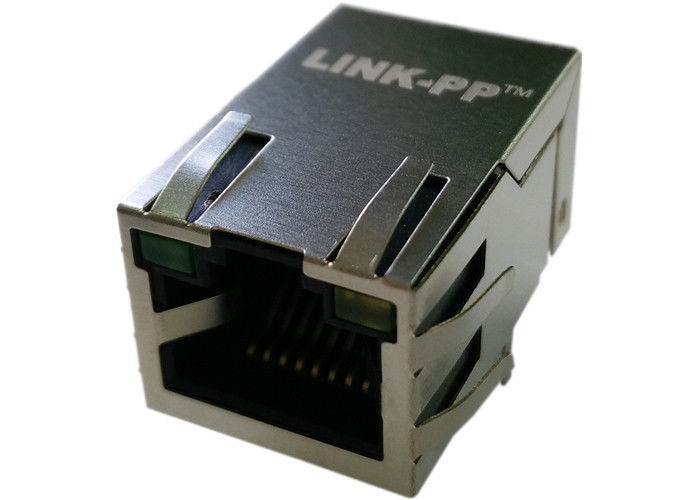

RJ45 10/100 DASAR-T JACK W ITH MAGNETIC MODULE
FITUR
● 1X1 Tab-UP, 1 "Long RJ45 dengan magnet internal
● Tersedia versi pin pin 8 atau 6-pin
● Tersedia dengan dan tanpa LED
● Cocok untuk CAT 5 & 6 Fast Ethernet Cable atau UTP yang lebih baik
● Magnet internal 100% diuji secara elektrik untuk HI-POT dan fungsionalitas
● OCL minimum 350 μm dengan arus bias 8 mA
● Diakui oleh UL 60950-1
Bahan Perumahan:
MATERIAL: NYLON GF (Fr50) UL94V-0 STANDARD COLOR: HITAM
Bahan Sisipan:
MATERIAL: Phos – Bronze C5210 EH --- Ketebalan 0.35mm
Masukkan –PBT GF UL94V-0
1. MEMASANG (1) NIKEL
2.PLATING (2) 100% Sn
3.PLATING (3) EMAS (3u ＂～ 50u＂)
Bahan Pelat: PBT GF UL 94V-0
Pin kontak Bahan:
MATERIAL: Phos – Bronze C5191 --- Tebal 0.35mm
1. MEMASANG (1) NIKEL
2.PLATING (2) 100% Sn
Bahan Perisai: KUNINGAN C2680 PLATING NICKEL
Masa Operasi: 750 Siklus MIN.
Lingkungan
Suhu Penyimpanan: -40 ℃ KE + 85 ℃
Suhu Operasi: 0 ℃ KE + 70 ℃
MATESI DENGAN PLUG MODULAR YANG BERFUNGSI PADA BAGIAN FCC 68, SUBPARTF
| 47F-1205GYD2 RJ45 10/100 BASE-T Jack Dengan Magnetic Module 1CT: 1CT Mengubah Rasio | ||
|---|---|---|
| 47F-1205GYD2 | Konektor Stewart | SI-60136-F |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- AB-xMU2 |
| ARJC07-111071A | 47F-1205GYD2 | ARJ11C-MASAA- BA-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- BA-xMU2 |
| ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD- AA-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| 47F-1205GYD2 | ARJC01-111002AR | ARJ11D-MASB-BA-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| 47F-1205GYD2 | ARJC02-111006K | ARJ11D-MDSD-AB-XLT2 |
| ARJ11B-MASAN-LU2 | 13F-60NDK2NL | 47F-1205GYD2 |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-AB-XMU2 |
| 47F-1205GYD2 | 13F-60NDK2NL | ARJ11D-MASE-AB-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-BA-EMU2 | ARJ11D-MDSG-BA-XMU2 |
| ARJ11B-MBSCB-AB-ELT2 | SI-60136-F | ARJ11D-MASG-BA-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-AB-EMU2 | ARJ11D-MASG-AA-XMU2 |
| ARJ11B-MESBQ-AB-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-BA-EMU2 | ARJ11D-MDSH-AB-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-AB-EMU2 | ARJ11D-MASH-BA-XLU2 |
| ARJ11B-MFSBQ-AA-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| 47F-1205GYD2 | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | 13F-60NDK2NL | ARJ11D-MBSL-A-DA-HLU2 |
TEST CATATAN (25 ± 5 ℃)
1.TR:(100KHZ,0.1V);
TX = 1CT: 1CT ± 3% RX = 1CT: 1CT ± 3% P2.LX: (100KHz, 100mV, 8mA, DC Bias)
PIN: (P1, P2), (P7, P8) = 350uH MIN
3.HIPOT:
PINS (P1, P3, P2) TO (J1, J2) = 1500VAC SELAMA 60 DETIK
PINS (P7, P6, P8) TO (J3, J6) = 1500VAC SELAMA 60 DETIK
4. KERUGIAN INSERTION:
-1.0dB MAX @ 1.0MHz KE 65MHz
5. KEMBALIKAN RUGI:
-20dB MIN @ 1MHz KE 10MHz
-16dB MIN @ 10MHz KE 30MHz
-12dB MIN @ 30MHz KE 60MHz
-10dB MIN @ 60MHz KE 100MHz
6.CROSS TALK:
-40dB MIN @ 1MHz KE 30MHz
-35dB MIN @ 30MHz KE 60MHz
-30dB MIN @ 60MHz KE 100MHz
7.COMMON TO COMMON MODE REJECTION:
-30dB MIN @ 1MHz KE 50MHz
-20dB MIN @ 50MHz KE 150MHz
8. MENGOPERASIKAN SUHU: 0 ℃ ～ 70 ℃.
47F-1205GYD2
