Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: H4P041NX LF
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
PN: |
H4P041NX LF |
Transformer Type: |
Isolasi dan Data antarmuka |
Ternyata Ratio: |
1CT: 1CT |
Ukuran / Dimensi: |
37.8mm L x7.8mm W |
HiPot: |
1500V |
Produksi massal: |
LP40453PNL |
Item: |
HN4264VG |
Pelabuhan: |
4 |
PN: |
H4P041NX LF |
Transformer Type: |
Isolasi dan Data antarmuka |
Ternyata Ratio: |
1CT: 1CT |
Ukuran / Dimensi: |
37.8mm L x7.8mm W |
HiPot: |
1500V |
Produksi massal: |
LP40453PNL |
Item: |
HN4264VG |
Pelabuhan: |
4 |

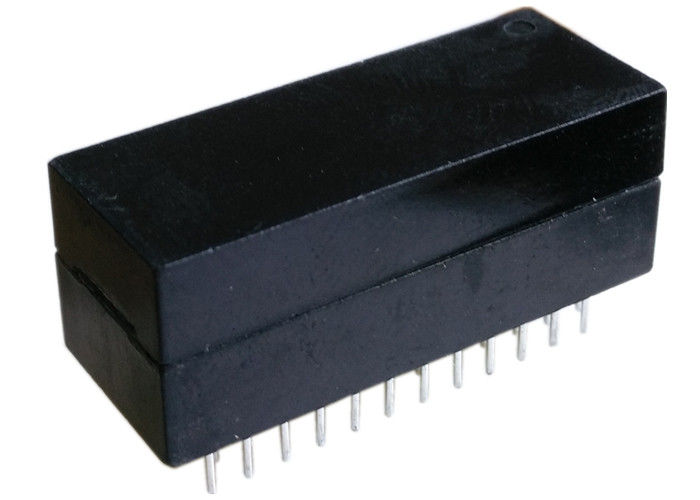

Kedua tangan H4P041NX LF | Cross LP40453PNL | HN4264VG | Datasheet / Harga / Spesifikasi / 3D |
Fitur
H4P041NX LF Magnetic desain untuk mendukung setiap PHY. HN4264VG
Memenuhi standar IEEE 802.3 termasuk 350 uH menit OCL dengan bias 8mA.
Mematuhi persyaratan RoHS-seluruh bagian No Cd, No Hg,
Tidak ada Cr6 +, No PBB dan PBDE dan No Pb pada pin eksternal.
Spesifikasi Listrik @ 25 ° C
1. Mengembalikan Rasio:
@ TX = 1CT: 1CT ± 3% RX = 1CT: 1CT + 3% P2.Inductance OCL:
@ 350uH Min 100KHz 0,1 V 8mA DC
3.Insertion Loss: @ 1-100MHz: -1.2dB Max
4.Return Loss:
@ 30MHz: -15dB Min, 50MHz: -13dB Min
80MHz: -11dB Min.
5.Cross Talk:
@ 0.3-30MHz: -40dB Min, 30-60MHz: -35dB Min
60-100MHz: -30dB Min.
6. Penolakan Mode Umum:
@ 1-30MHz: -30dB Min, 30-60MHz: -25dB Min
60-125MHz: -20dB Min
7.Isolation HI-POT:
@ 1500Vrms (Input ke Output)
8. Suhu Operasi: 0 ～ 70 ℃
9.Storage Kisaran Suhu: -25 ℃ ～ + 125 ℃
| Kedua Tangan H4P041NX LF Quad Port Modul 10 / 100Base-TX Lan Magnetic Ke Semua PHY | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
| HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| 13F-2010CNL | H4P041NX LF | S560-6600-GG | HN4264VG |
| 7490101120 | H2001DG | H4P041NX LF | S553-6500-44 |
| H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| HN4264VG | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | H2001DG | 7490101120 |
CATATAN:
1.Menguasai semua standar IEEE termasuk 350uH OCL dengan bias 8mA
2.Symmetrical TX dan saluran RX untuk kemampuan auto MDI / MDIX
3.Untuk bagian yang sesuai dengan RoHS tambahkan akhiran NL
4.RoHS "NL" puncak solder peringkat 235 ℃.
