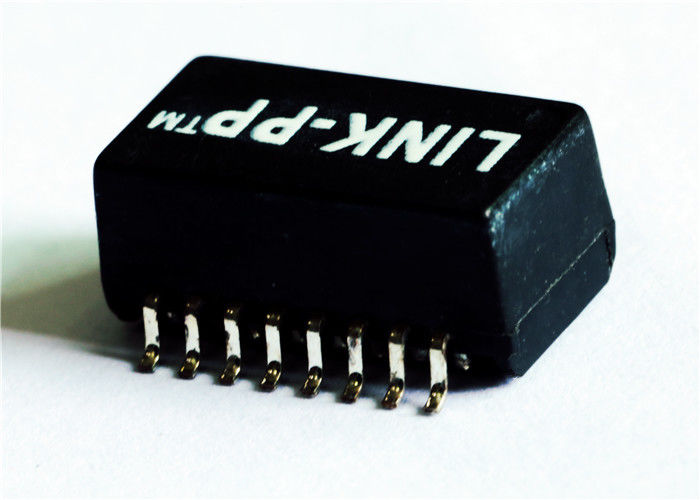

Pulse E2023NL 10 / 100Base-T Ethernet H2023NL Tunggal Pelabuhan Magnet 1: 2,5 LP2023NL

Rincian Produk

Tempat asal: Guangdong, Cina

Nama merek: LINK-PP

Sertifikasi: UL,RoHS,Reach,ISO

Nomor model: E2023NL / H2023NL

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 400/2000/10K/25K

Harga: $0.06-$3.2

Kemasan rincian: T&R

Waktu pengiriman: persediaan

Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day

Menyediakan kemampuan: 3KK/Bulan

Dapatkan Harga Terbaik
Menyorot:

10 / 100Base-T Magnetics

,

Gigabit Magnetics Transformer

Specification1:
E2023NL
Specification2:
H2023NL
Aplikasi:
FE Transformer
Gilirannya Ratio:
1: 2.5
pin:
16
HiPot:
1500V
pemasangan:
SMD
Produksi massal:
LP2023NL
Suhu:
0 ℃ KE + 70 ℃
Archivi Disponibil:
PDF / 3D / ISG / Stp / Langkah / Datasheet
Specification1:
E2023NL
Specification2:
H2023NL
Aplikasi:
FE Transformer
Gilirannya Ratio:
1: 2.5
pin:
16
HiPot:
1500V
pemasangan:
SMD
Produksi massal:
LP2023NL
Suhu:
0 ℃ KE + 70 ℃
Archivi Disponibil:
PDF / 3D / ISG / Stp / Langkah / Datasheet
Pulse E2023NL 10 / 100Base-T Ethernet H2023NL Tunggal Pelabuhan Magnet 1: 2,5 LP2023NL

Pulse E2023NL 10 / 100Base-T H2023NL Ethernet Tunggal Port Magnet 1: 2.5 LP2023NL


Pulse E2023NL Pulsa H2023NL 10/100 Transformer 1: 2,5 Ubah Rasio Cross LP2023NL

  1. 10Base-T atau 10 / 100Base-T
  2. SinglePort
  3. SMD 1: 2.5

Spesifikasi Listrik @ 25 ° C


1. Mengembalikan Rasio:
Transmit = 1CT: 2.5CT ± 5% P Receivce = 1CT: 1CT ± 5% P2. Induktansi Gelombang Sinus OCL:
@ 200uH Min 20mVrms, 100KHz
3.Leakage Inductance LL:
@ 0.5uH Max 20mVrms, 100KHz
4.Interwinding Kapasitansi Cww:
@ 15pF Max 20mVrms, 100KHz
5.DCR: @ 0.4Ω Maks
6. Pin Utama: @ 6-8,1-3
7.Isolation Hipot: @ 2000Vrms
8. Suhu Operasi: 0 ℃ ~ 70 ℃.

Pulse E2023NL 10 / 100Base-T H2023NL Ethernet Tunggal Port Magnet 1: 2.5 LP2023NL
TG57-S020NXRL H2023NL FD02-104R1RL TG110-RP55N5RL
TG58-S020NXRL H2019 FD12-104R1RL H2019
E2023NL TG04-TDK1N1RL FD22-104R1RL TD01-0506KRL
TG62-S020NXRL TG110-RP55N5RL E2023NL H2023NL
TG66-S020NXRL TG05-2004NCRL FD12-104G1RL TD01-1006KRL
H2023NL TG04-4004NARL HX2019 TD01-1506KRL
TG88-S020NXRL E2023NL FD02-114GRL LD01-0506KLF
TG89-S020NXRL H2019 FD12-114GRL LG01-1006NLF
TD01-0756K TG110-RP55N5RL TG110-RP55N5RL H2023NL
TD01-1006K LD01-0366F4LF TG110-S050P2RL LD01-1006KLF
HX2019 LG01-0356N1LF TG110-S053P2RL LG01-0506NLF
TG01-1006N E2023NL TG110-S055P2RL LG01-0756NLF
TG110-RP55N5RL LG01-1006N1LF TG110-S050J2RL TG110-RPE5N5RL
TG01-1006P TG04-1006P1 TG110-S055J2RL LD01-0166F4LF
H2023NL HX2019 TG110-RPE5N5RL TG42-1406P1RL

CATATAN:
1.Untuk kartu adaptor, maus, hub, dan motherboard.aplikasi
2. Dirancang untuk memenuhi atau melampaui spesifikasi IEEE802.3,10Base-T
3. Tersedia dengan modus tersedak umum untuk penekanan EMI
Paket 4.SMT, THT, DIP dll
5.RoHS "NL" puncak solder peringkat 260 ℃ %% P5 ℃.
6.OCL, Cww dan LL diukur pada 20 mVrms, 100KHz
