Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: PA1736NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
PN: |
PA1736NL |
Rentang daya: |
95w |
Tinggi: |
Maksimal 11,4mm |
Tapak: |
Maks 29,2 mm x 21,8 mm |
Topologi: |
Maju dan Flyback |
Produksi massal: |

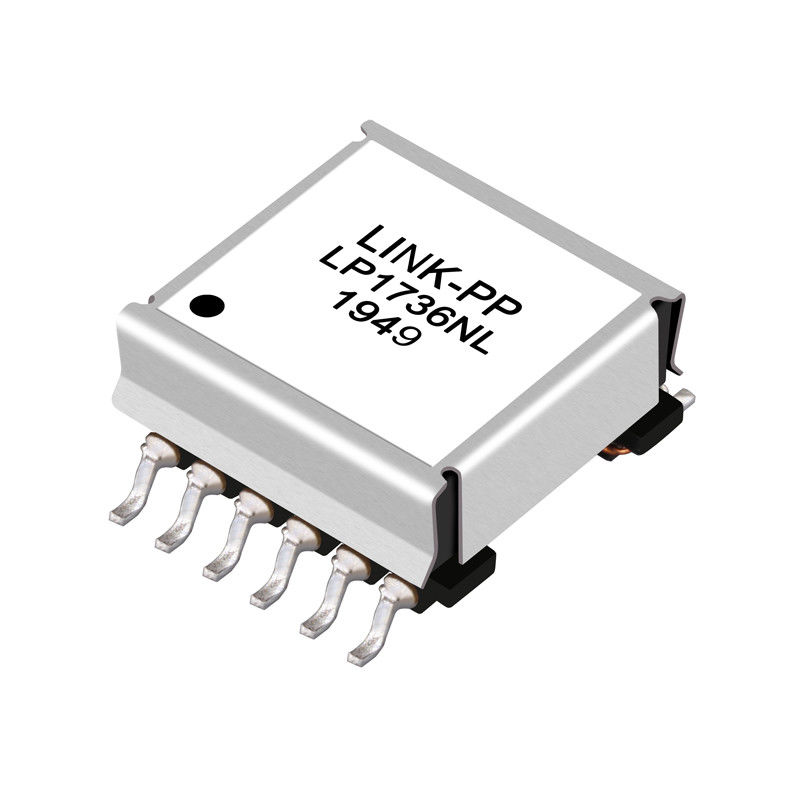

LP1736NL |
PN: |
PA1736NL |
Rentang daya: |
95w |
Tinggi: |
Maksimal 11,4mm |
Tapak: |
Maks 29,2 mm x 21,8 mm |
Topologi: |
Maju dan Flyback |
Produksi massal: |
LP1736NL |
| PA1736NL => LP1736NL | FLYBACK TRANSFORMER | Forward dan Flyback |
|---|
Catatan:
High Frequency Wire Wound Transformers
1. Suhu komponen (suhu ditambah kenaikan suhu) harus berada dalam
menyatakan rentang temperatur operasi.
2. Transformator dan induktor di atas telah diuji dan disetujui oleh kekuatan Pulse
Mitra IC dan berlokasi di dokumentasi lembar data atau papan evaluasi yang sesuai
di perusahaan-perusahaan ini. Untuk menentukan mitra IC dan IC mana yang cocok dengan yang di atas
Nomor bagian pulsa silakan berkonsultasi Referensi Salinan IC di situs Pulse.
3. Untuk aplikasi topologi flyback, perlu memastikan bahwa trafo tidak
jenuh dalam aplikasi. Kepadatan fluksi puncak (Bpk) harus tetap di bawah 2700Gauss.
Untuk menghitung kepadatan puncak, gunakan rumus berikut:
Bpk (Gauss) = K1_Factor * Ipk (A)
4. Dalam aplikasi volt-sec tinggi, penting untuk menghitung kehilangan inti transformator.
Perkiraan kehilangan inti transformator dapat dihitung sebagai:
CoreLoss (W) = 1,32E-13 * (Freq_kHz) * (ΔB_Gauss)
di mana ΔB dapat dihitung sebagai:
Untuk Topologi Flyback: ΔB = K1_Factor * (A)
Untuk Topologi Forward: ΔB = K1_Factor * Volt-µsec
5. Kemasan Pita & Gulungan Opsional dapat dipesan dengan menambahkan akhiran “T” untuk bagian tersebut
nomor (yaitu PA0273NL menjadi PA0273NLT). Pulsa sesuai dengan pita standar industri
dan spesifikasi gulungan EIA481. Pita dan gulungan untuk produk ini memiliki lebar (W = 44mm),
pitch (Po = 32mm) kedalaman (Ko = 11.78mm).
6. Akhiran "NL" menunjukkan nomor bagian yang mematuhi RoHS. Bagian non-NL yang sufiks adalah
belum tentu memenuhi RoHS, tetapi secara elektrik dan mekanis setara dengan NL
versi. Jika nomor bagian tidak memiliki akhiran "NL", tetapi versi yang sesuai dengan RoHS
diperlukan, silakan hubungi Pulse untuk ketersediaan.
| PA1736NL Flyback Transformer High Frequency Wire Luka Transformers SMT 12 Pins | |||
|---|---|---|---|
| PA0273NL | PA1477NL | PA1835NL | PA2291NL |
| PA0751NL | PA1558NL | PA1836NL | PA2398NL |
| PA0769NL | PA1692NL | PA1837NL | PA2041NL |
| PA1066NL | PA1735NL | PA2047NL | PB2089NL |
| PA1366NL | PA1736NL | PA2053NL | PA1736NL |
PA1736NL Flyback Transformer High Frequency Wire Luka Transformers SMT 12 Pins
