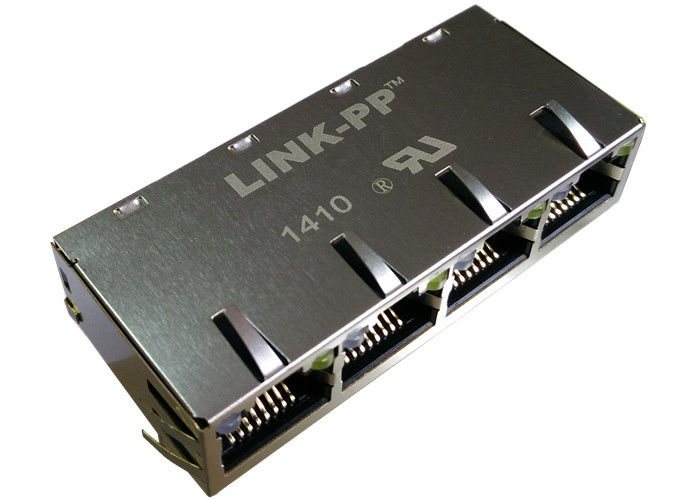

0826-1G4T-32 RJ45 multi Pelabuhan jack 1x4 lan Rj-45 di Port Gigabit Magjack Tab-up

0826-1D4T-M1-F Rj45 Multi Port jack 1x4 lan Rj-45 Port Gigabit Magjack Tab-up

0826-1G4T-32 Rj45 Multi Port jack 1x4 lan Rj-45 Port Gigabit Magjack Tab-up

♦ Dirancang untuk aplikasi kartu antarmuka jaringan.
♦ Dirancang untuk memenuhi persyaratan IEEE802.3u.
♦ Tersedia dalam semua rasio putaran yang digunakan oleh LAN ICmanufactures.
♦ Tap pusat utama tersedia untuk penambahan EMIreduction.
♦ Komponen magnetik paling sederhana untuk menempatkan androute pada PCB.
♦ Menghemat meminimalkan ruang PCB.

♦ Model Produksi Massal : 【LPJXXXXNL】

♦ Jaringan 10/100/1000
♦ Ethernet 10/100 mbps
♦ 10/100 gigabit
♦ 10/100/1000 gigabit ethernet
♦ Magnetika Rj45
♦ Rj45 magnet terintegrasi

MAG.REVERSE LATCH,

LED opsional; EMI-finger Opsional.

Deskripsi

0826-1G4T-32 Rj45 Multi Port jack 1x4 lan Rj-45 Port Gigabit Magjack Tab-up

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C

Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. N etworking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak atasan kompleks, konfigurasi gateway VOIP, Border Gateway Protocol, switch ethernet cepat. ..

Keunggulan kompetitif

0826-1G4T-32 1x4 rj-45 Lan Port

18 tahun pengalaman produksi,

2600 staf,

Tes 100%

Waktu pengiriman yang fleksibel

Pelanggan utama

Desain untuk Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikasi EMS

Built-in Flexible PCB Assembly; Perakitan PCB kaku-fleksibel; Mikroelektronika, Flip Chip; Mikroelektronika, Chip On Board; Majelis Optoelektronik; RF / Wireless Assembly; Melalui Lubang Majelis; Majelis Permukaan Permukaan; Perakitan Sistem; Perakitan Papan Sirkuit Cetak
