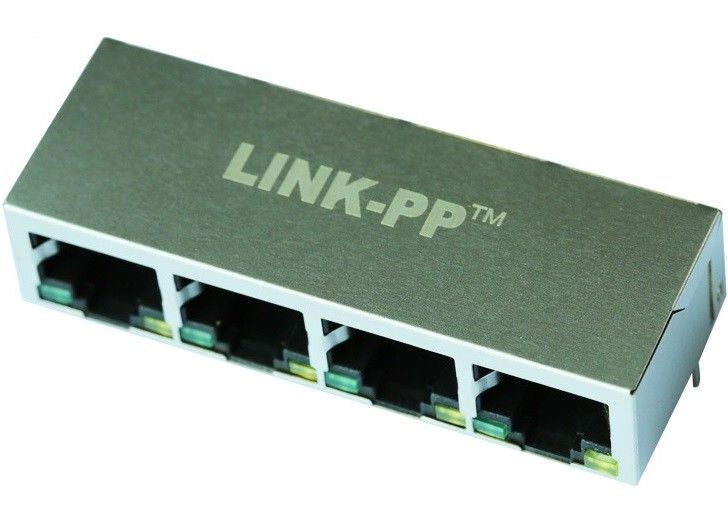

Ethernet RJ45 RB4-12GFAG1A Multi-port RJ45 1x4 Pelabuhan 10 / 100Base-Tx Cepat

RB4-12GFAG1A Multi-port RJ45 1x4 Port 10/100Base-Tx Fast Ethernet Rj45

Model Perancangan : 【RB4-12GFAG1A】 Model Produksi Massal : 【LPJ46213BHNL】

1x10 / 100Base-Tx Fast Ethernet Rj45

◎ RoHS Compliant
◎ Magnet yang terlindung sepenuhnya melindungi data dari gangguan digital yang dihasilkan secara internal
◎ Mengurangi panjang keseluruhan jalur sinyal untuk meningkatkan kinerja mode umum
◎ Menerapkan skema penghentian mode umum lengkap dengan pasangan bengkok yang digunakan dan tidak terpakai
◎ Memenuhi IEEE802.3 Baseline Wander Kompensasi spesifikasi
◎ Mengintegrasikan kapasitor tegangan tinggi ke tanah sasis
◎ Mendukung semua transceiver utama dengan ransum pencocokan yang cocok dan integrasi lengkap
penghentian yang ditentukan
◎ Desain untuk transmisi 100base-tx melalui kabel UTP-5
◎ Mengoperasikan TEMP. kisaran: -40 ℃ hingga + 85 ℃
◎ Penyimpanan TEMP. kisaran: -55 ℃ hingga + 125 ℃
◎ Induktansi OCL Primer: 350μH MIN. di 100KHz / 100mV dengan bias 8mA DC
◎ Dengan lampu LED

MAG.REVERSE LATCH,

LED opsional; EMI-finger Opsional.

Deskripsi

RB4-12GFAG1A Multi-port RJ45 1x4 Port 10/100Base-Tx Fast Ethernet Rj45

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C

Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. N etworking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak atasan kompleks, konfigurasi gateway VOIP, Border Gateway Protocol, switch ethernet cepat. ..
