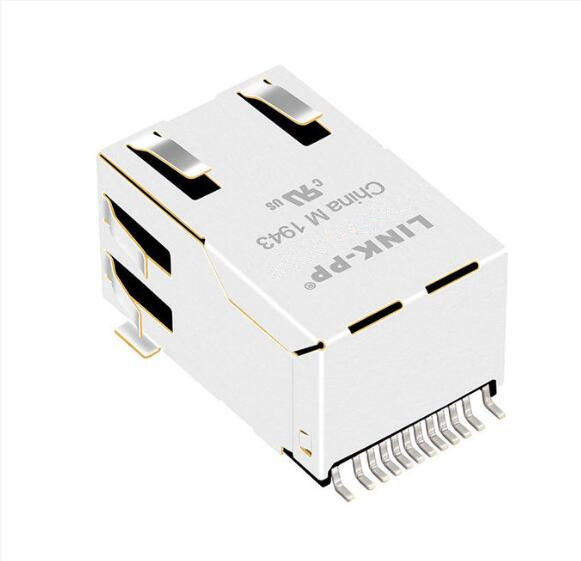

Arje-0034 Permukaan Gunung RJ45 Connector 10 / 100Base-T Perempuan PCB Jack

Konektor Rj45 Permukaan Mount 10 / 100BaseT

♦ Dirancang untuk aplikasi kartu antarmuka jaringan.
♦ Dirancang untuk memenuhi persyaratan IEEE802.3u.
♦ Tersedia dalam semua rasio putaran yang digunakan oleh produsen IC LAN.
♦ Tap pusat primer tersedia untuk pengurangan EMI tambahan.
♦ Komponen magnetik paling sederhana untuk menempatkan androute pada PCB.
♦ Menghemat meminimalkan ruang PCB.

LATCH MAG.REVERSE,

LED opsional;EMI-finger Opsional.

Deskripsi

JX30-0005NL Surface Mount Rj45 Connector 10 / 100Base-T Female PCb Jack

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Lampiran Mekanik:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pengakhiran Fitur Terkait:
1) EMI Finger - Bawah = Tanpa
2) Metode Pengakhiran = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top and Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Diisi Ulang = Ya
2) Jenis Kontak Pemutusan = Melalui Lubang / Permukaan Mount

7. Fitur Terkait Perumahan:
1) Konektor Style = Jack

8. Standar Industri:
1) RoHS / ELV Compliance = RoHS compliant, ELV compliant
2) Proses Solder Timbal Bebas = Gelombang solder yang mampu mencapai 240 ° C,

Wave solder mampu 260 ° C, Wave solder mampu 265 ° C

Reflow-Solder Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu patuh terhadap RoHS

9. Tanda Identifikasi:
1) Warna LED Kiri (Posisi # 1) = Hijau - resistor 250 ohm
2) Warna LED Kanan (Posisi # 2) = Hijau - resistor 250 ohm

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Papan Sirkuit Cetak
2) Kondisi Lingkungan = Kantor / Tempat
3) Temperatur Pengoperasian (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Dirancang untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard.Networking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL,Solusi Call Center, Kotak atas set kompleks, pengaturan gateway VOIP, Border Gateway Protocol, switch ethernet cepat ...

Keunggulan kompetitif

ARJE-0034> LPJ3011ABNL

18 tahun pengalaman produksi,

2600 staf,

Tes 100%

Waktu pengiriman fleksibel

Pelanggan utama

Desain untuk Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikasi EMS

Perakitan PCB Fleksibel bawaan;Majelis PCB Fleksibel-Kaku;Mikroelektronika, Flip Chip;Mikroelektronika, Chip On Board;Majelis Optoelektronik;Majelis RF / Nirkabel;Melalui Lubang Majelis;Majelis Pemasangan Permukaan;Majelis Sistem;Perakitan Papan Sirkuit Cetak
