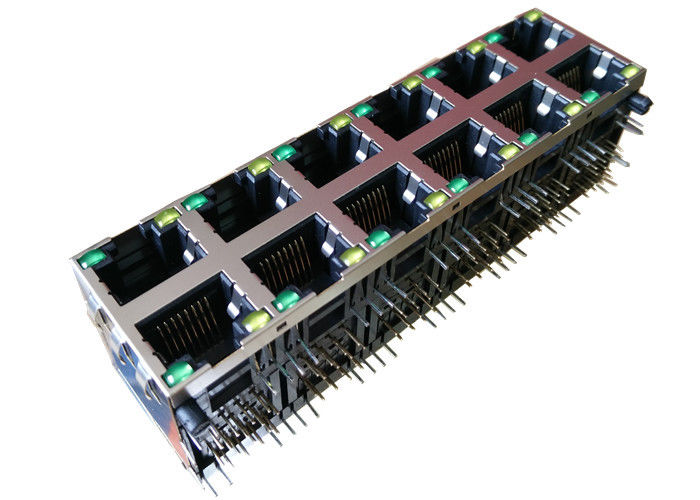

DA4T10303 ditumpuk Rj45 konektor 2 x 6 terpadu Gigabit Ethernet Modular Jack

DA4T10303 Stacked Rj45 Konektor 2x6 Terintegrasi Gigabit Ethernet Modular Jack

10/100/1000 Base-T RJ45 2x6 Konektor Magnet Terpadu

1. Sesuai dengan persyaratan standar IEEE 802.3ab.
2.RJ-45 konektor terintegrasi dengan transformator / resistor impedansi / kapasitor tegangan tinggi.
3.Size sama dengan konektor RJ-45 untuk menghemat ruang papan PCB.
4.Reduced radiasi EMI untuk meningkatkan kinerja EMI.
5.Design untuk transmisi BASE 10/100/1000 melalui kabel UTP-5.
6.Kepatuhan dengan persyaratan ROHS.
7. Kisaran suhu operasi: 0 hingga +70. ℃ ℃
8.Rentang suhu penyimpanan: -25 hingga +85.

Model Perancangan : 【DA4T10303】

Model Produksi Massal : 【LPJXXXXNL】

MAG.REVERSE LATCH,

LED opsional; EMI-finger Opsional.

Deskripsi

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C

Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. N etworking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak atasan kompleks, konfigurasi gateway VOIP, Border Gateway Protocol, switch ethernet cepat. ..
