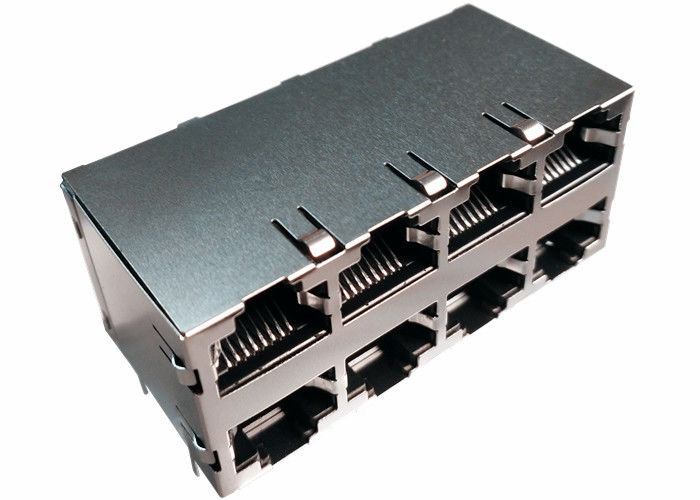

DA4T10304 Stacked RJ45 Konektor 2x4 Terpadu Gigabit Ethernet Modular Jack

DA4T10304 Stacked Rj45 Konektor 2x4 Integrated Gigabit Ethernet Modular Jack

10/100/1000 Base-T RJ45 2x4 Konektor Magnet Terpadu

1. Sesuai dengan persyaratan standar IEEE 802.3ab.
2.RJ-45 konektor terintegrasi dengan transformator / resistor impedansi / kapasitor tegangan tinggi.
3.Size sama dengan konektor RJ-45 untuk menghemat ruang papan PCB.
4.Reduced radiasi EMI untuk meningkatkan kinerja EMI.
5.Design untuk transmisi BASE 10/100/1000 melalui kabel UTP-5.
6.Kepatuhan dengan persyaratan ROHS.
Model Perancangan : 【 DA4T10304 】

Model Produksi Massal : 【LPJG47561CNL】

MAG.REVERSE LATCH,

LED opsional; EMI-finger Opsional.

Deskripsi
1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 2x4

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C

Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Spesifikasi Listrik @ 25 ℃
1. Mengembalikan Rasio:
PRI: SEC = 1CT: 1CT

2.OCL:
350uH MIN @ 100KHz, 100mV, 8mADC
Kerugian 3.Insion:
1 ～ 100MHz: -1.0dB MAX
4.Return Loss (dB MIN):
1 ～ 30MHz: -18 30 ～ 60MHz: -14
60 ～ 80MHz: -12
5.Crosstalk (dB TYP):
1 ～ 30MHz: -40 30 ～ 60MHz: -35
60 ～ 80MHz: -30
6. Berbeda dengan Penolakan Mode Umum:
1 ～ 50MHz: -30dB TYP
50 ～ 150MHz: -20dB TYP
7.CMRR: 1 ～ 100MHz: -30dB MIN
8.Isolation: 1500Vrms MIN
9. Rentang Suhu Operasi: -40 ℃ ～ + 85 ℃.

CATATAN

1.Dirancang untuk mendukung aplikasi, seperti SOHO (ADSL
modem), LAN-on-Motherboard (LOM), hub dan Switch.
2.Memenuhi spesifikasi IEEE 802.3
3. Bahan Bahan:
Perumahan: Termoplastik UL94V-0
Kontak / Perisai: Paduan tembaga
Perisai plating: Nikel
Kontak plating: Emas 6 inci mikro. Di area kontak.
4.Wave suhu ujung solder: 265 ℃ Max, 5 Sec Max.
