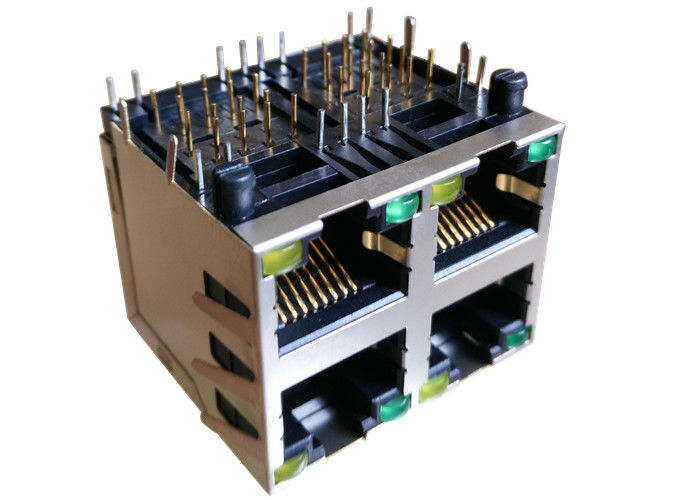

C850-2C2R-54 Stacked RJ45 Magjack 4Port 1000 Base-T Melalui Lubang Angle Kanan

C850-2C2R-54 Stacked RJ45 Magjack 4Port 1000 Base-T Melalui Lubang Sudut Kanan

Detail Cepat

C850-2C2R-54 Stacked RJ45 Magjack 4Port 1000 Base-T Melalui Lubang Sudut Kanan

1.RJ-45 harus dicocokkan dengan standar FCC.
2. Sesuai dengan persyaratan standar IEEE802.3u.
3.RJ-45 konektor terintegrasi dengan transformator / resistor impedansi / kapasitor tegangan tinggi.
4.Size sama dengan konektor RJ-45 untuk menghemat ruang papan PCB.
5.Reduced radiasi EMI untuk meningkatkan kinerja EMI.
6.Design untuk transmisi BASE 10/100/1000 melalui kabel UTP-5.
7.Kepatuhan dengan persyaratan ROHS.
8. Rentang suhu operasi: 0 ℃ sampai + 70 ℃ / -40 ℃ hingga + 85 ℃
9.Kisaran suhu penyimpanan: -25 ℃ sampai + 85 ℃.

10. Model Perancangan : 【C850-2C2R-54】

11. Model Produksi Massal : 【LPJXXXXNL】

MAG.REVERSE LATCH,

LED opsional; EMI-finger Opsional.

Deskripsi

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C

Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. N etworking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak atasan kompleks, konfigurasi gateway VOIP, Border Gateway Protocol, switch ethernet cepat. ..

Keunggulan kompetitif

18 tahun pengalaman produksi,

2600 staf,

Tes 100%

Waktu pengiriman yang fleksibel

Pelanggan utama

Desain untuk Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikasi EMS

Built-in Flexible PCB Assembly; Perakitan PCB kaku-fleksibel; Mikroelektronika, Flip Chip; Mikroelektronika, Chip On Board; Majelis Optoelektronik; RF / Wireless Assembly; Melalui Lubang Majelis; Majelis Permukaan Permukaan; Perakitan Sistem; Perakitan Papan Sirkuit Cetak
