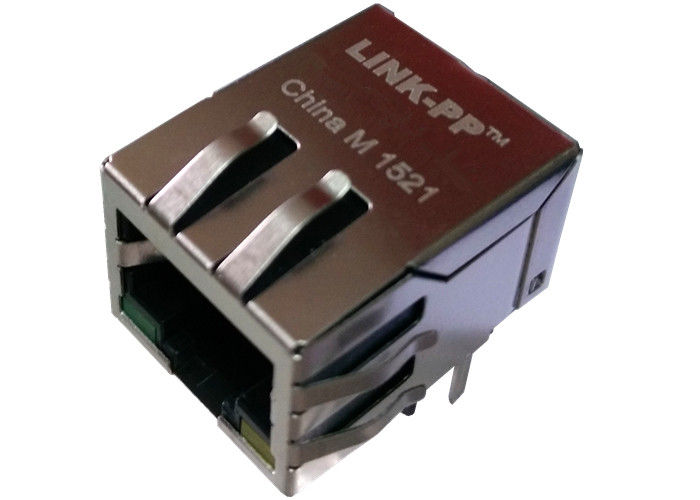

RDA-115BDS1A RJ45 Dengan Integrated Magnetics PCB Jack LPJ0147AENL

RDA-115BDS1A RJ45 Dengan Magnet Terpadu PCB Jack LPJ0147AENL

Detail Cepat

1. 10/100 Base-T Dengan LED, Dengan EMI-Finger

2.1x1 Tab-BAWAH RJ45

3. Melalui lubang jack modular RJ45

4.21.3mm panjang RJ45 Magjack

5.RDA-115BDS1A 【Merancang Model】

6.LPJ0147AENL 【Model Produksi Massal】

fitur dan keuntungan

1. RoHS peak wave solder temperature rating 260 ° C
2. Cocok untuk CAT 5 & 6 Fast Ethernet Cable atau UTP yang lebih baik
3. Memenuhi spesifikasi IEEE 802.3
4. 350μH OCL minimum dengan arus bias 8mA
5. Kinerja tinggi untuk penekanan MAX EMI untuk aplikasi yang sadar akan biaya

Deskripsi:

10/100 Base-TX RJ45 1x1 Tab-TURUN Konektor Magnifier Terpadu 8-pin, yang dirancang untuk mendukung aplikasi konsumen yang hemat biaya dengan biaya tinggi seperti: modem ADSL, modem Kabel, STB dan Video on Demand.

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Keterikatan Mekanis:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole / Surface Mount

7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack

8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,

Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS

9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau - 250 ohm resistor

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70 / -40 - +85

Aplikasi:

Digunakan untuk peralatan jaringan dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak set top yang kompleks, pengaturan gateway VOIP, Border Gateway Protocol, switch ethernet cepat ...

Keunggulan kompetitif:

18 tahun pengalaman produksi,

2600 staf,

Tes 100%

Waktu pengiriman yang fleksibel

Pelanggan utama:

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale .......
