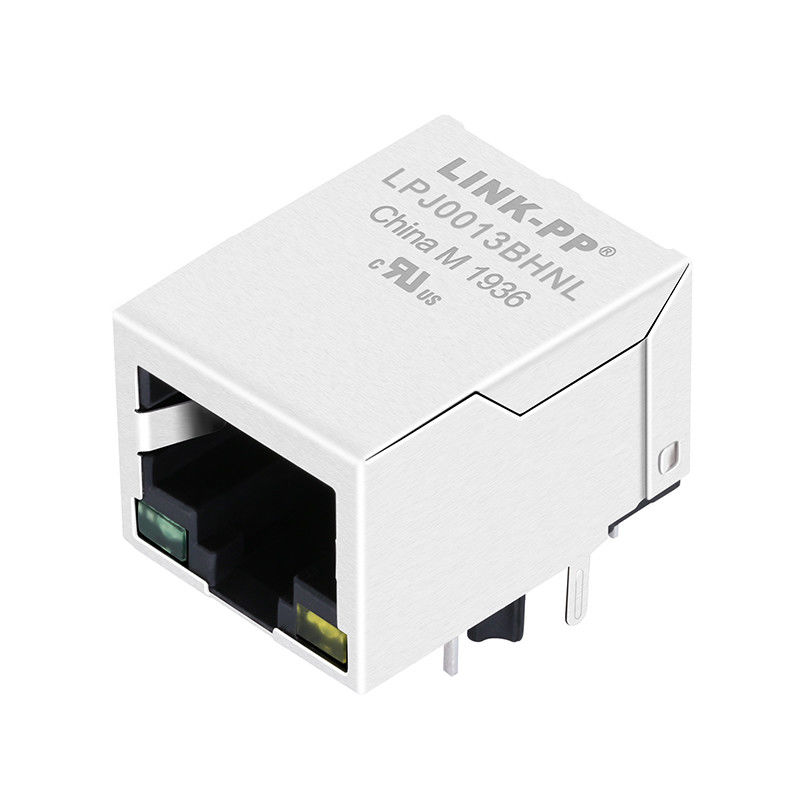

RB1-126BAG1A | Jack RJJ0013BHNL 1x 10/100 Magnetic RJ45
- LPJ0013BHNL Kompatibel untuk RB1-126BAG1A
- 1x10/100 Jack RJ45 Magnetik Untuk Data I / O
- Melalui lubang jack modular RJ45
- Panjang 21,3mm RJ45 Magjack
Deskripsi: | Single Port RJ45 Modular Plug dengan 10/100 Base-T Magnetics Terpadu, LED Hijau / Kuning, Tab Bawah, RoHS |
| Nomor Bagian LINK-PP | LPJ0013BHNL |
| Nomor Bagian UDE | RB1-126BAG1A |
| Aplikasi-Lan | ETHERNET (NoN PoE) |
| AutomDX | IYA NIH |
| Sirkuit Bst | IYA NIH |
| Konfigurasi RX | T, C |
| Konfigurasi TX | T, C |
| Hubungi Area kawin Plating | EMAS 6u "/ 15u" / 30u " |
| Core per Port | 4 |
| Dioda | TIDAK ADA DIODA |
| Opsi LED | HIJAU KUNING |
| Memalangi | TAB BAWAH |
| Jumlah port | 1X1 |
| PCB | FR4 |
| PCB Mount Angle | MASUK SISI |
| PCB Mempertahankan Posting | T POST |
| Paket Tinggi (Inci) | 0,524 |
| Paket Tinggi (mm) | 13.30 |
| Paket Panjang (Inci) | 0.839 |
| Paket Panjang (mm) | 21.30 |
| Paket Lebar (Inci) | 0,627 |
| Lebar paket (mm) | 15.93 |
| Jenis pin | THT SOLDER |
| Sesuai RoHS | YA-RoHS-5 DENGAN LEAD IN EXEMPTION SOLDER |
| Pencarian | IYA NIH |
| Lindungi Tab EMI | TANPA |
| Kecepatan | 10/100 BASE-T |
| Suhu | 0 SAMPAI 70 ℃ |
| Ternyata Rasio RX | 1CT: 1CT |
| Ternyata Rasio TX | 1CT: 1CT |
1X1 RJ45 Magjack dengan / tanpa leds, memenuhi IEEE 802.3u
1. Fitur Jenis Produk:
1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Masuk Samping (Sudut Kanan)
2. Lampiran Mekanik:
1) Konfigurasi Jack = 1 x 1
3. Karakteristik Listrik:
1) Terlindung = Ya
4. Pengakhiran Fitur Terkait:
1) EMI Finger - Bawah = Tanpa
2) Metode Pengakhiran = Solder
5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top and Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB
6. Kontak Fitur Terkait:
1) Diisi Ulang = Ya
2) Jenis Kontak Pemutusan = Melalui Lubang / Permukaan Mount
7. Fitur Terkait Perumahan:
1) Gaya Konektor = Jack
8. Standar Industri:
1) RoHS / ELV Compliance = RoHS compliant, ELV compliant
2) Proses Solder Timbal Bebas = Gelombang solder yang mampu mencapai 240 ° C,
Wave solder mampu 260 ° C, Wave solder mampu 265 ° C
3) Riwayat Kepatuhan RoHS / ELV = Selalu patuh terhadap RoHS
9. Tanda Identifikasi:
1) Warna LED Kiri (Posisi # 1) = Hijau - resistor 250 ohm
2) Warna LED Kanan (Posisi # 2) = Hijau - resistor 250 ohm
10. Ketentuan Penggunaan:
1) Berlaku Untuk = Papan Sirkuit Cetak
2) Kondisi Lingkungan = Kantor / Tempat
3) Temperatur Pengoperasian (° C) = 0 - 70 / -40 - +85
Aplikasi:
Digunakan untuk peralatan jaringan dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL
